DIN 1.0/2.3连接器是一种推入锁紧式连接器,特性抗阻为50Ω和75Ω。它广泛用于小型化的无线电通讯设备、数字配线装置、滑入式机架,积木单元及各类数据监控系统。其特点是体积小、重量轻、连接方便、性能可靠、耐振动、抗冲击。

德索电子是专业din1.0/2.3接头、din1.0/2.3接口、din1.0/2.3连接器生产厂家,各种规格DIN1.0/2.3连接器,更多未列出DIN1.0/2.3产品,请联系我们索取更详细资料。

  • 紧凑型设计,用于有限的空间,节省运输空间;
  • 推拉式耦合方式,适合快速安装使用;
  • 高性能接头,频率高达10GHz,支持高速率传输;

DIN1.0/2.3连接器产品展示

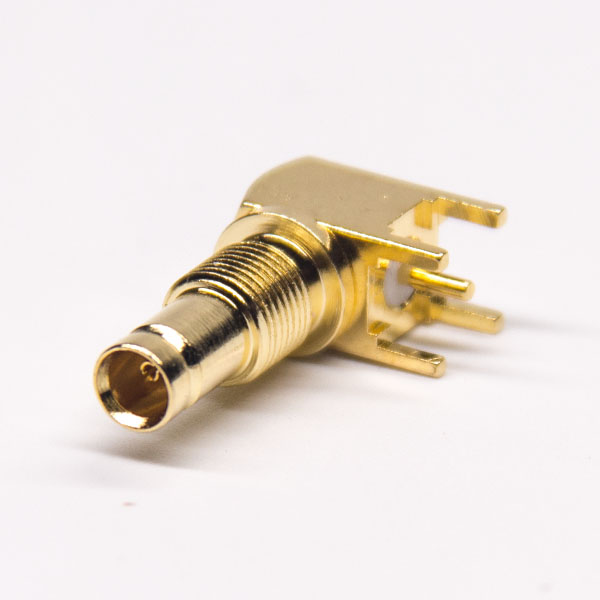

1.0 / 2.3连接器插孔焊接端接直角75ΩPCB安装标准隔板配件螺纹6GHz

1.0 / 2.3连接器插孔焊接端接直角75ΩPCB安装标准隔板配件螺纹6GHz

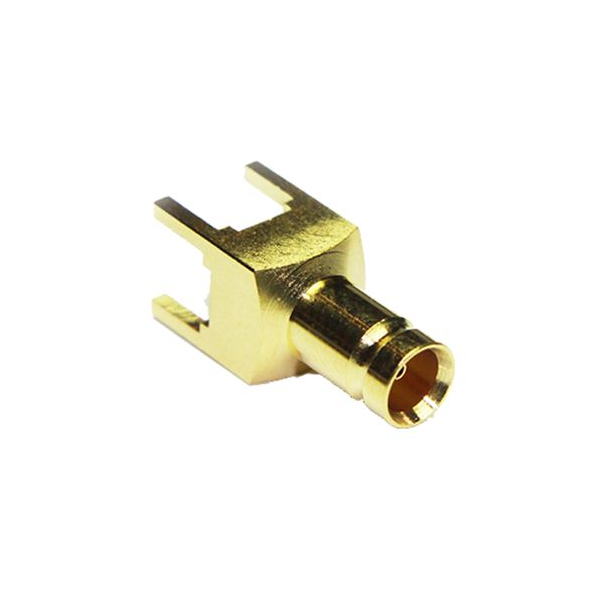

1.0 / 2.3连接器PCB安装直75Ω插座焊接端接标准6GHz镀金

1.0 / 2.3连接器PCB安装直75Ω插座焊接端接标准6GHz镀金

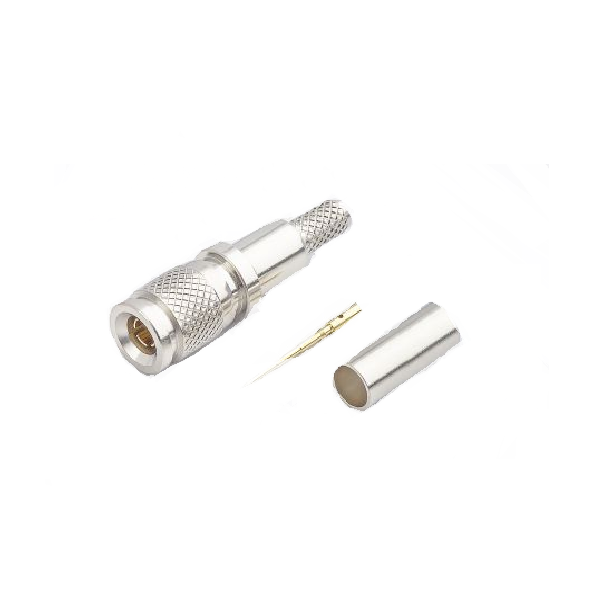

1.0 / 2.3连接器插头压接直75Ω端接电缆安装标准6GHz镀镍

1.0 / 2.3连接器插头压接直75Ω端接电缆安装标准6GHz镀镍

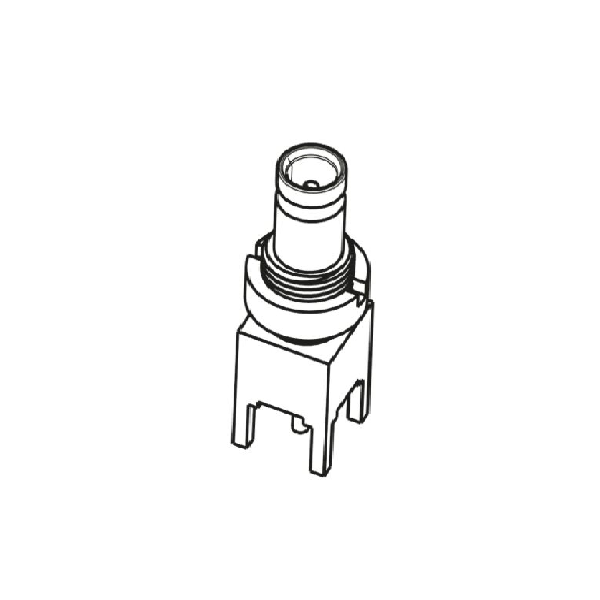

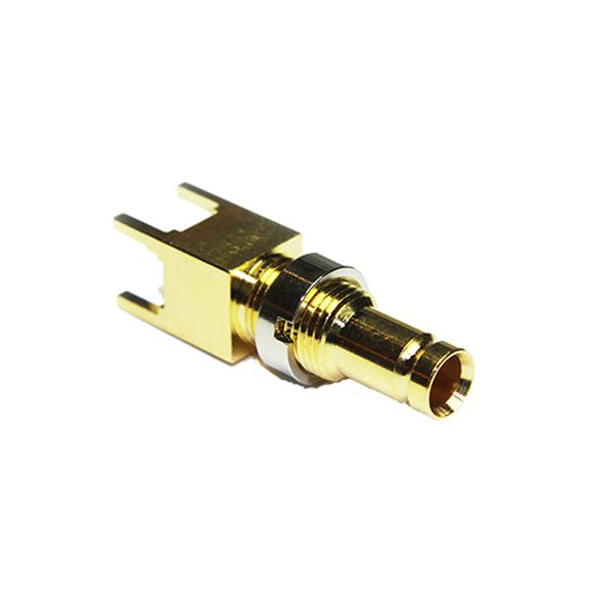

din型射频连接器母头直式180度穿墙式插PCB板安装镀金

din型射频连接器母头直式180度穿墙式插PCB板安装镀金

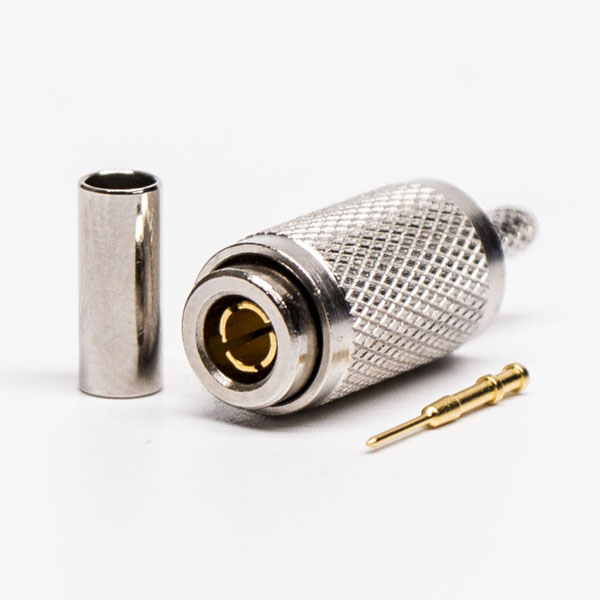

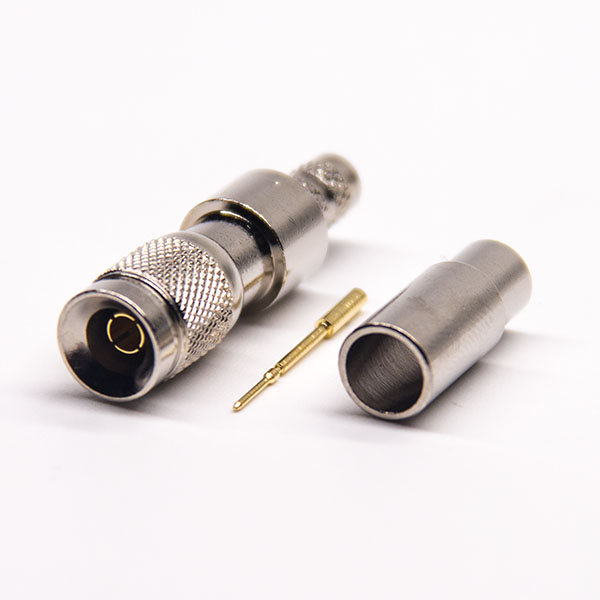

din型母头180度压接式同轴电缆镀镍

din型母头180度压接式同轴电缆镀镍

din f型连接器插PCB板穿孔式90度母头镀金穿墙式面板安装

din f型连接器插PCB板穿孔式90度母头镀金穿墙式面板安装

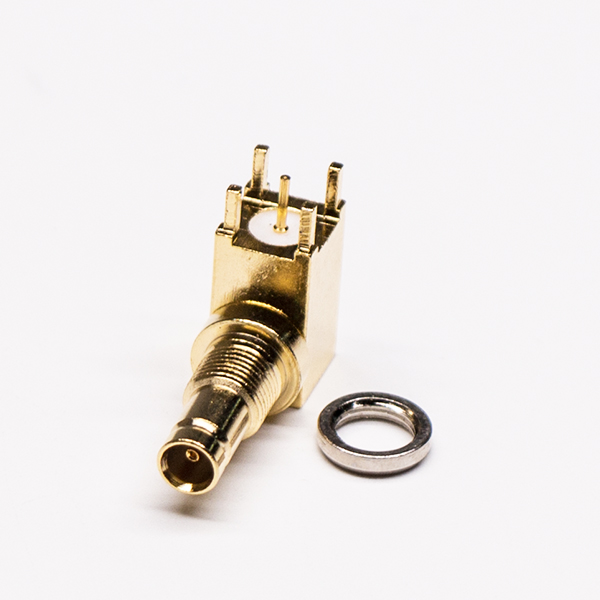

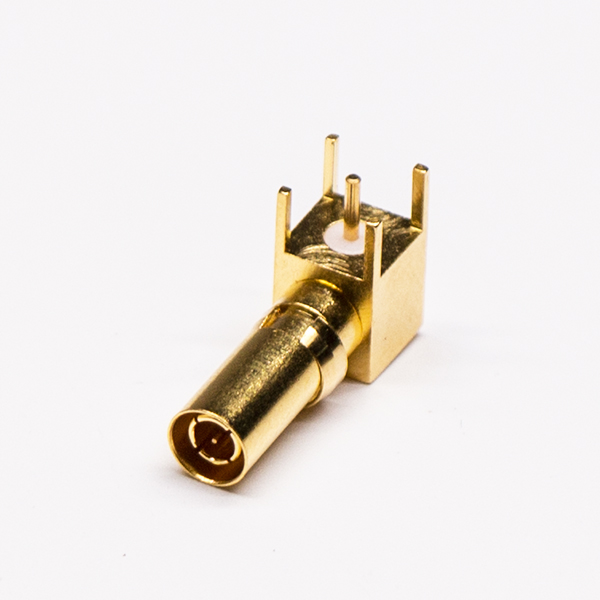

90 度 板端 镀金DIN 1.0/2.3母头连接器

90 度 板端 镀金DIN 1.0/2.3母头连接器

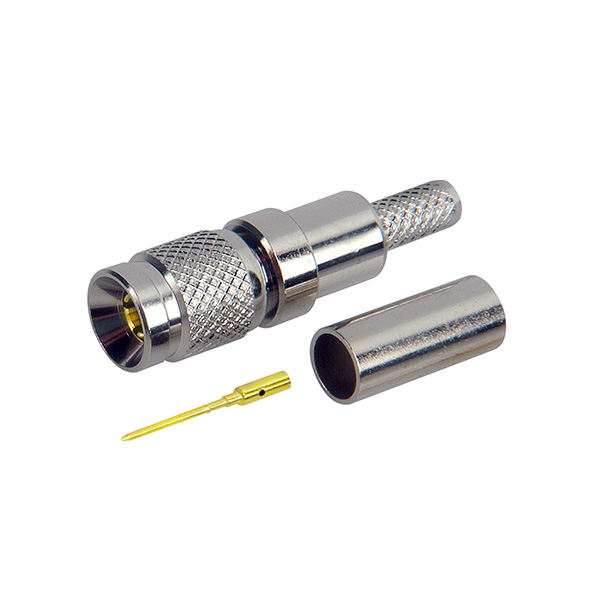

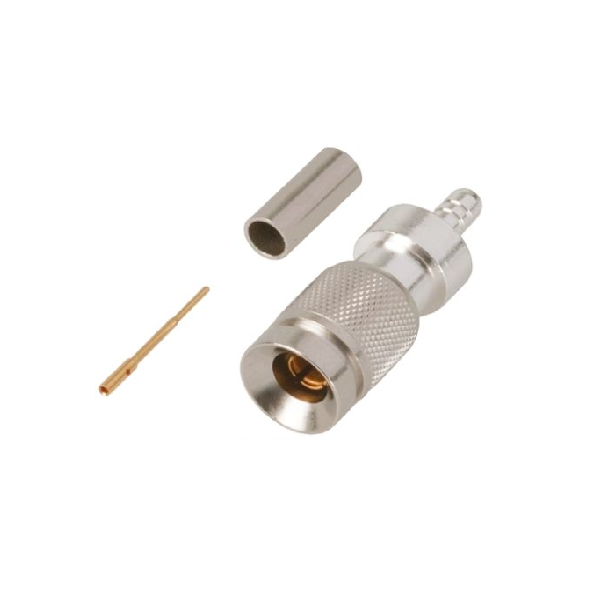

din接头直式公头压接射频同轴连接器接RG316-RG174线缆

din接头直式公头压接射频同轴连接器接RG316-RG174线缆

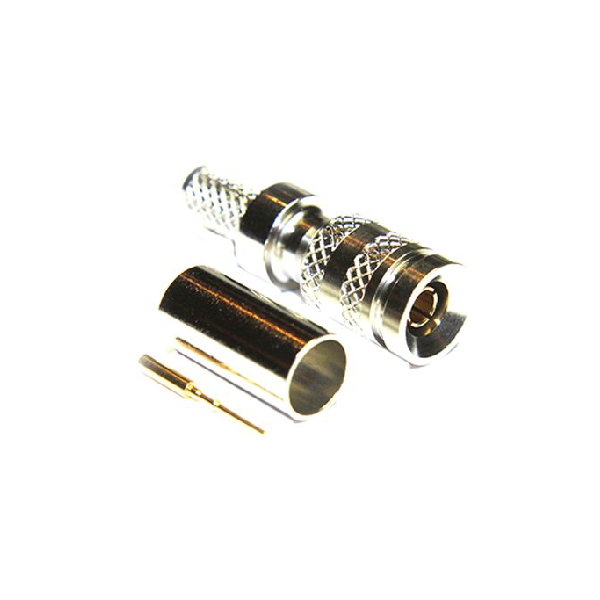

DIN1.0 2.3公头射频同轴连接器直式压接

DIN1.0 2.3公头射频同轴连接器直式压接

din接口弯式公头压接连接器接RG179

din接口弯式公头压接连接器接RG179

DIN 1.0 2.3接头弯式母头插板穿墙接PCB板

DIN 1.0 2.3接头弯式母头插板穿墙接PCB板

DIN 1.0/2.3公头弯式镀金穿孔式接PCB板

DIN 1.0/2.3公头弯式镀金穿孔式接PCB板

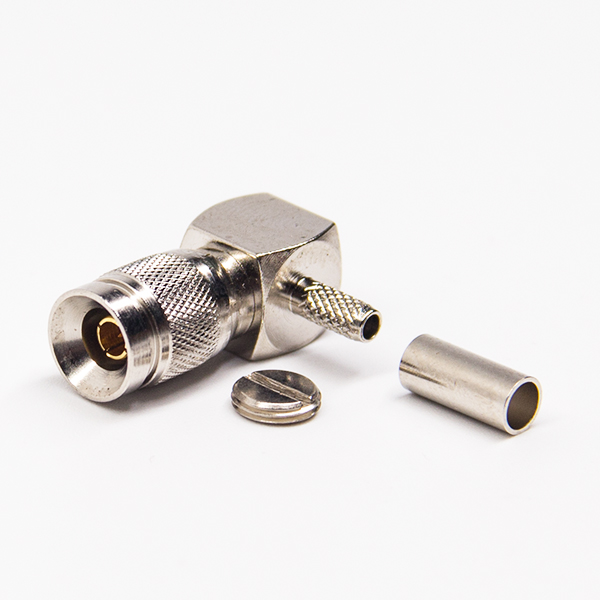

din型连接器1.0/2.3 弯式90度公头压接式接同轴线缆

din型连接器1.0/2.3 弯式90度公头压接式接同轴线缆

1.0 / 2.3连接器直线75Ω插头焊接端子用于电缆安装

1.0 / 2.3连接器直线75Ω插头焊接端子用于电缆安装

1.0 / 2.3连接器直角75Ω插座焊接端接用于PCB安装的微型微型隔板配件

1.0 / 2.3连接器直角75Ω插座焊接端接用于PCB安装的微型微型隔板配件

1.0 / 2.3连接器直75Ω插头压接端接电缆安装微型隔板配件卡入式

1.0 / 2.3连接器直75Ω插头压接端接电缆安装微型隔板配件卡入式

1.0 / 2.3连接器直75Ω插头压接端接微型隔板配件卡入式电缆安装

1.0 / 2.3连接器直75Ω插头压接端接微型隔板配件卡入式电缆安装

1.0 / 2.3连接器插孔直75Ω焊接端接PCB安装微型微型隔板配件

1.0 / 2.3连接器插孔直75Ω焊接端接PCB安装微型微型隔板配件

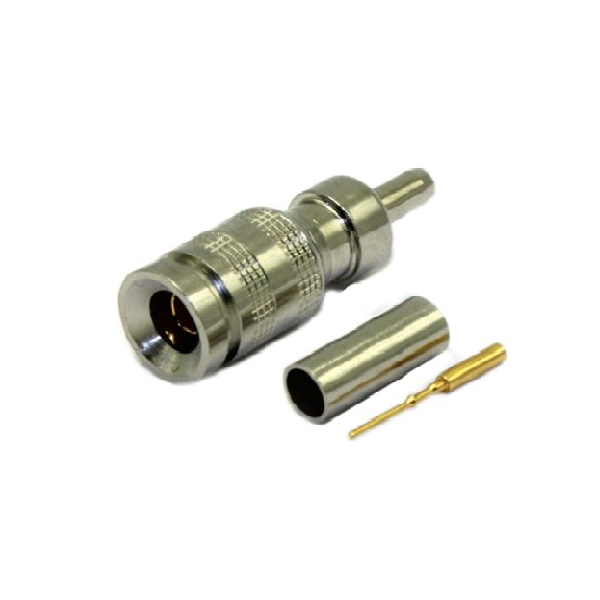

din 连接器1.0/2.3 公头直式压接射频同轴线缆RG174

din 连接器1.0/2.3 公头直式压接射频同轴线缆RG174

1.0 / 2.3连接器插头压接直75Ω端接电缆安装微型隔板配件卡入式

1.0 / 2.3连接器插头压接直75Ω端接电缆安装微型隔板配件卡入式

din连接器1.0/2.3压接弯式公头射频同轴电缆

din连接器1.0/2.3压接弯式公头射频同轴电缆

1.0 / 2.3连接器母直75Ω焊接端接通孔

1.0 / 2.3连接器母直75Ω焊接端接通孔

din型连接器1.0/2.3 镀金压接式母头弯头 同轴线缆RG179 ST212

din型连接器1.0/2.3 镀金压接式母头弯头 同轴线缆RG179 ST212

1.0 / 2.3连接器插孔直75Ω焊接端接

1.0 / 2.3连接器插孔直75Ω焊接端接,PCB安装标准隔板配件

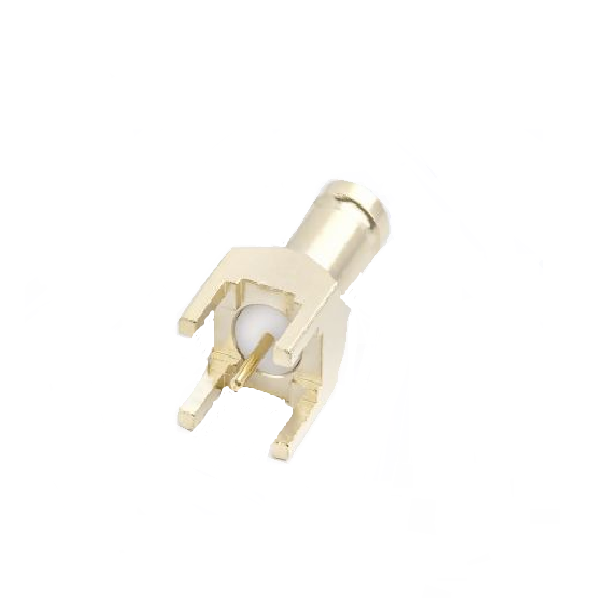

板端连接器射频同轴din1.0/2.3直插式母头

板端连接器射频同轴din1.0/2.3直插式母头

1.0 / 2.3连接器母直75Ω焊接端接PCB安装标准快速连接

1.0 / 2.3连接器母直75Ω焊接端接PCB安装标准快速连接

下单之前请联系我们获取DIN1.0/2.3连接器产品免费样品

德索所有DIN1.0/2.3接头、DIN1.0/2.3接口可根据客户要求定制不同的尺寸和规格,常规DIN1.0/2.3连接器提供免费样品测试。

DIN1.0/2.3连接器技术性能&规格参数

DIN1.0/2.3接头电气性能

  • 阻抗: 75 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:750 V rms
  • 工作电压:500 V rms
  • 中心接触电阻:≦ 6.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 3.0 mΩ (Milliohms max.)
  • 绝缘电阻:5000 ohms min

DIN1.0/2.3接头机械性能

  • 耦合方式:推拉式
  • 保持力:4  lbs min.
  • 配接耐久性:大于500次 (使用铍铜接触件时)

SMA接头环境性能

  • 温度范围:-65°C ~ +165°
