SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。主要应用于航天和工防:手持现场设备、仪表,医疗:仪表,商用汽车:蓝牙、GPS,通讯、电信:基站,数据、通信:WIFI网络、无线城域网(WiMAX),工业:主动/被动组件, 仪表,机器对机器通信。

德索电子是专业sma接头、sma接口、SMA连接器生产厂家,各种规格SMA连接器,更多未列出SMA产品,请联系我们索取更详细资料。

  • SMA接头高性能电子连接器,最高可达18GHz,低反射;
  • SMA接头螺纹型锁紧方式保证产品的损耗和高安全性,设计紧凑;
  • SMA接头小尺寸接头适用于更小的安装空间和更广泛的应用场景;

SMA连接器产品展示

反极SMA母头直式穿墙镀金连接器

SMA-1.13线母头直式法兰安装接线焊接

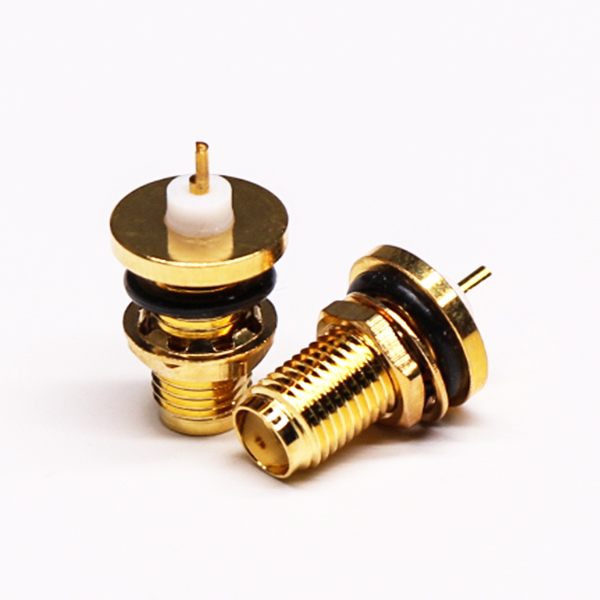

SMA连接器母头直式插孔接PCB板防水

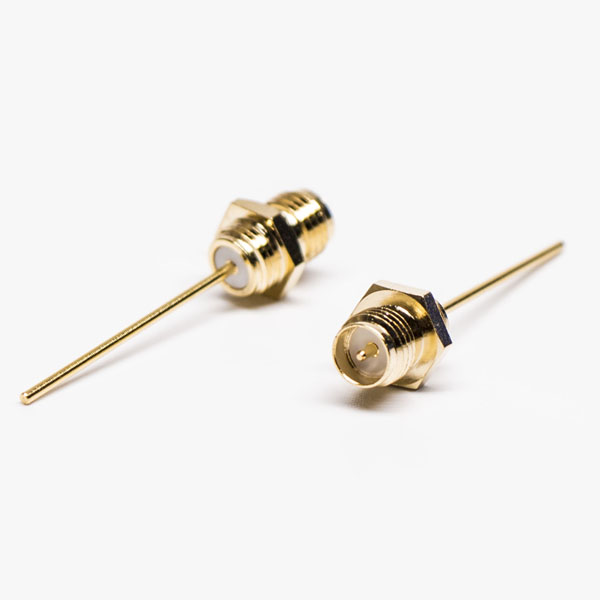

焊接穿墙式SMA母头接RF1.13

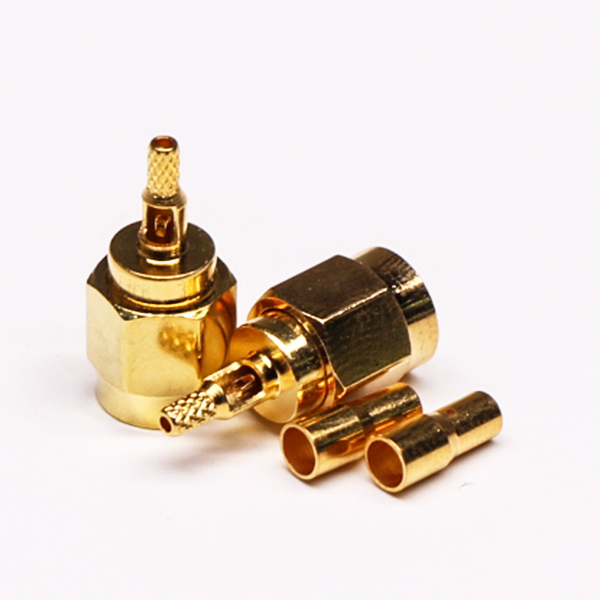

压接SMA公头接RG174线

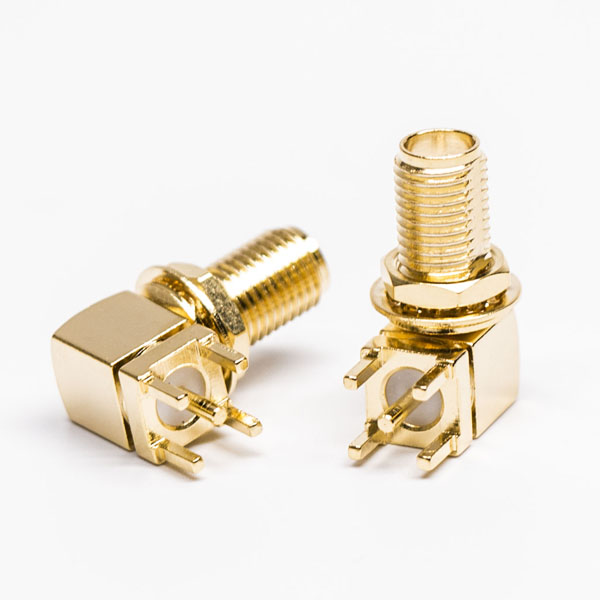

弯式板端穿墙式SMA母头接头

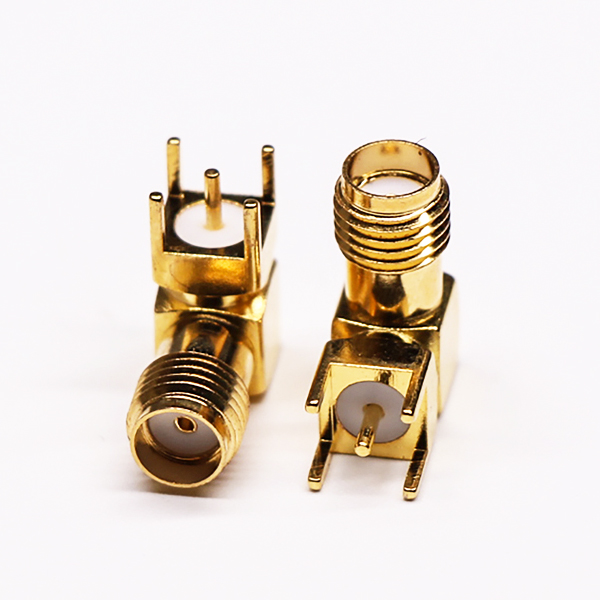

弯式板端SMA母头接头PCB板穿孔式插座

180板端SMA反极边缘卡板公头接头

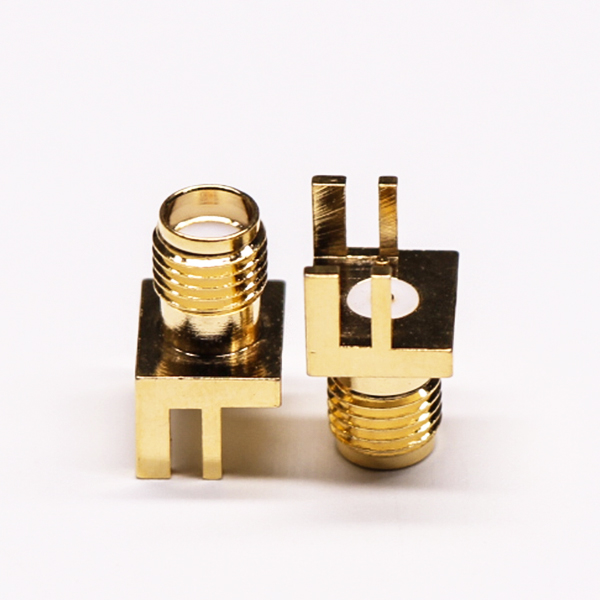

180板端SMA母头接头边缘卡板

SMA母头接PCB板

全铜大s天线SMA接头

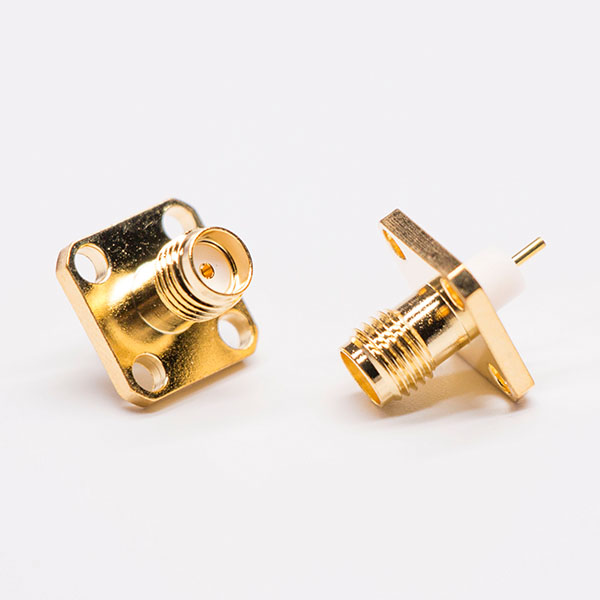

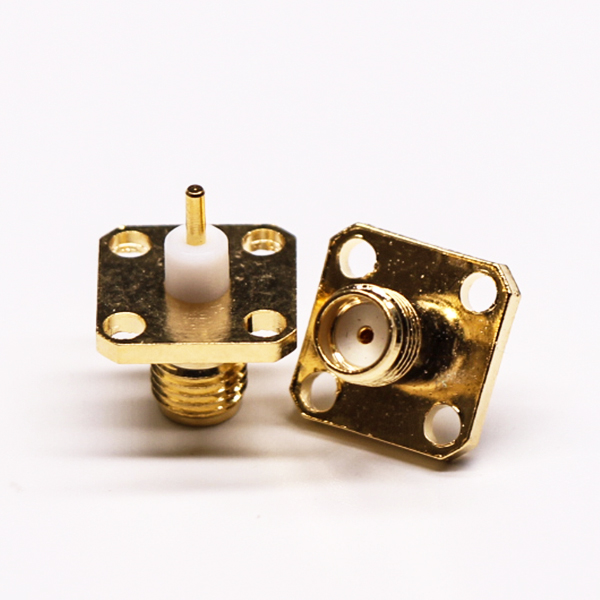

SMA母头面板安装带方形四孔法兰

直式插式SMA射频连接器母头镀金接PCB板

压接SMA公头直式镀金开天窗接同轴线缆

SMA直式母头座射频连接器前锁穿墙开天窗焊接

SMA防水连接器直式母头穿墙车针焊线带防尘盖

SMA四孔法兰接头母头直式直式压接同轴线缆防水

SMA公头射频线弯式镀金焊接同轴线缆

SMA直式母头座射频同轴连接器螺纹连接插PCB板

SMA弯式弯式RF连接器镀金母头插PCB板

SMA公头公头针弯式射频连接器穿孔接PCB板

SMA母头穿墙直式镀金SMT贴板接PCB板

SMA直式公头直式射频同轴连接器镀金焊接接线

SMA接头带法兰母头直式焊接同轴线缆

SMA线焊接公头公头针弯式镀金接同轴线缆

SMA接头带法兰四孔母头PTFE穿孔插板

SMA母头座直式沉板式接PCB板镀金

SMA型直式公头公头针镀金焊接式接同轴线缆

SMA母头弯角弯式射频同轴连接器插PCB板

SMA型弯式四脚插座母头接PCB板

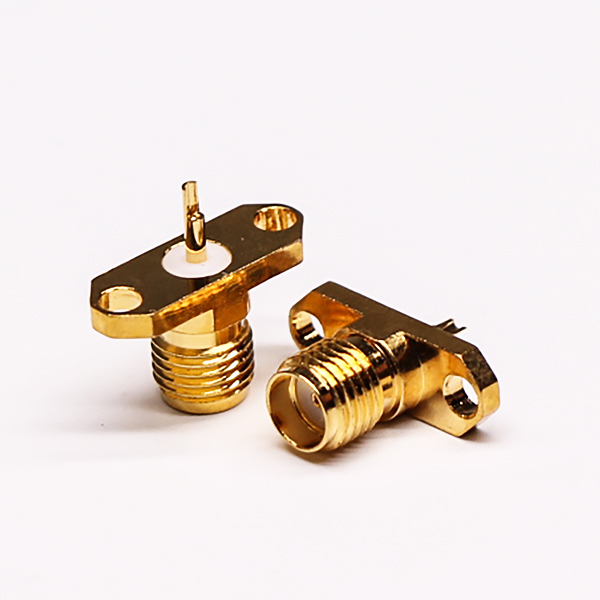

sma接头带法兰2孔母头直式焊接接线

sma型公头直式滚花纹卡板接PCB板镀金

pcb板sma端口母头直式卡板式镀金

RP-SMA接头弯式母头公头针连接器镀金插板

弯角SMA座弯式弯式镀金插孔式接PCB板

SMA弯座反极性母头弯式插孔接PCB板镀镍

SMA接口母头座直式连接器卡板式接PCB板镀金

SMA射频接口连接器直式镀金插板接PCB板

SMA型接头弯式弯式镀金母头插孔接PCB板

卡板式SMA接头接PCB板母头公头针直式镀镍

同轴SMA接头母头连接器弯式插孔接PCB板镀金

对讲机SMA接头公头直式螺母锁紧焊接接线

SMA射频接头弯式镀金插孔接PCB板

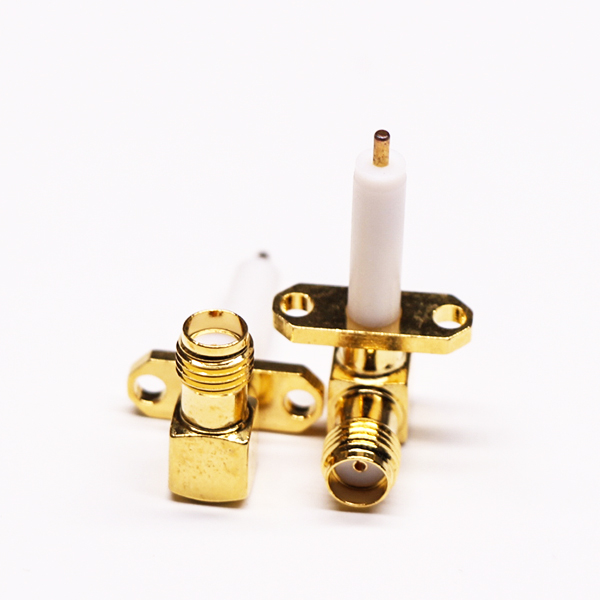

SMA两孔法兰弯式弯式母头RF连接器镀金

直式插式SMA接口母头RF连接器穿孔接PCB板防水

SMA型直式母头接PCB板边缘卡板式

SMA公头接线直式直式压接接同轴线缆

穿墙式SMA接头母头母头针直式穿墙接线压接

下单之前请联系我们获取SMA连接器产品免费样品

德索所有SMA接头、SMA接口可根据客户要求定制不同的尺寸和规格,常规SMA连接器提供免费样品测试。

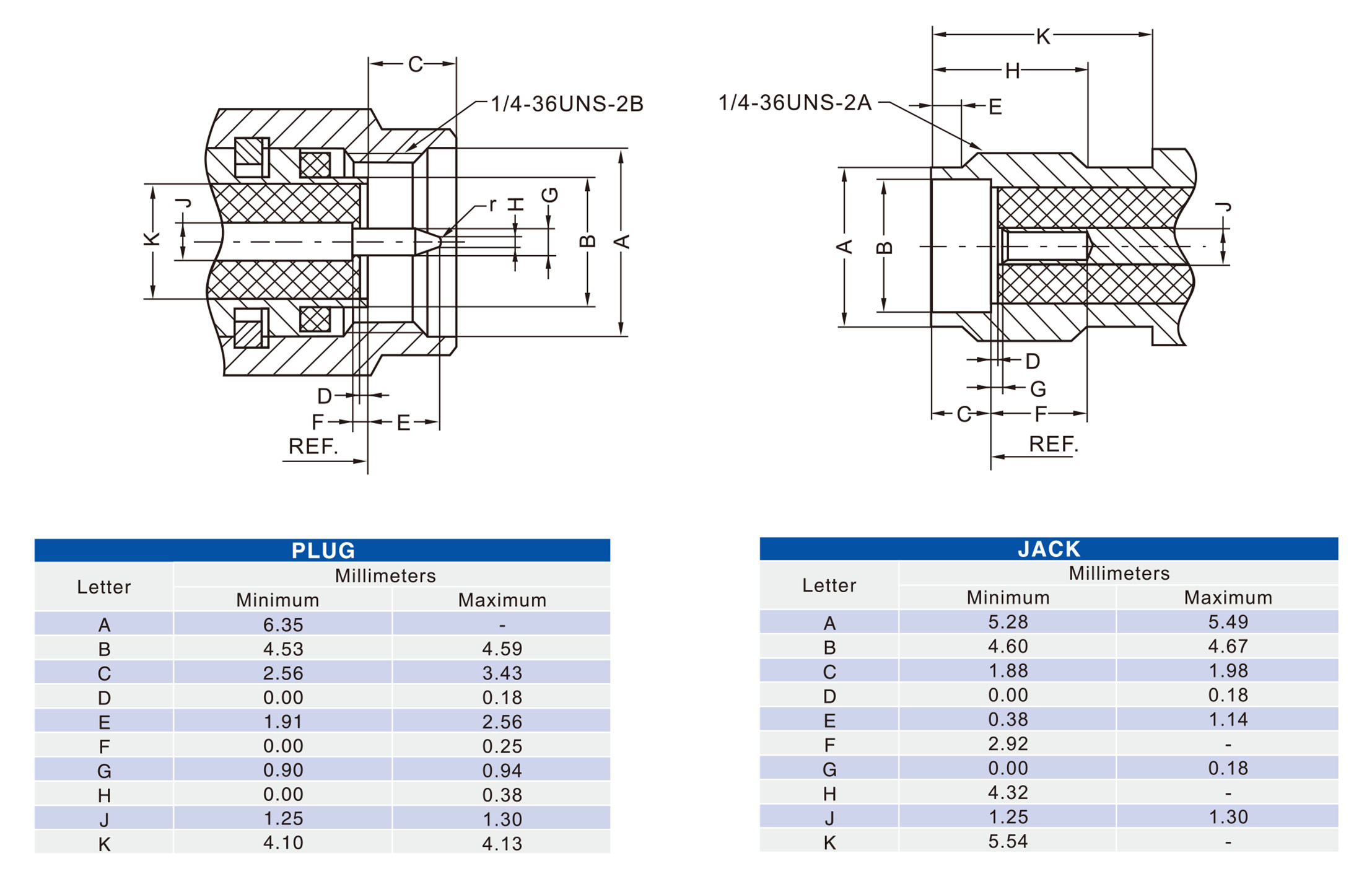

SMA连接器产品界面

SMA连接器技术性能&规格参数

SMA接头电气性能

  • 阻抗: 50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:接RG142,RG405线缆时为1000 V rms
    接RG316,RG402线缆时为750 V rms
    接RG142,RG405线缆时为500 V rms
  • 工作电压:接RG142,RG405线缆时为500 V rms
    接RG316,RG402线缆时为375 V rms
    接RG142,RG405线缆时为170 V rms
  • 中心接触电阻:≦ 6.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 5*10³ mΩ (Megohms min.)

SMA接头机械性能

  • 耦合方式:1/4-36螺纹锁紧
  • 保持力:15 lbs min.
  • 连接螺母扭矩: 30 in-lbs. min.
  • 配接耐久性:大于500次 (使用铍铜接触件时)

SMA接头环境性能

  • 温度范围:-65°C ~ +165°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
