装配尺寸合格但射频测试不合格，射频连接器应该从哪些工艺环节排查？

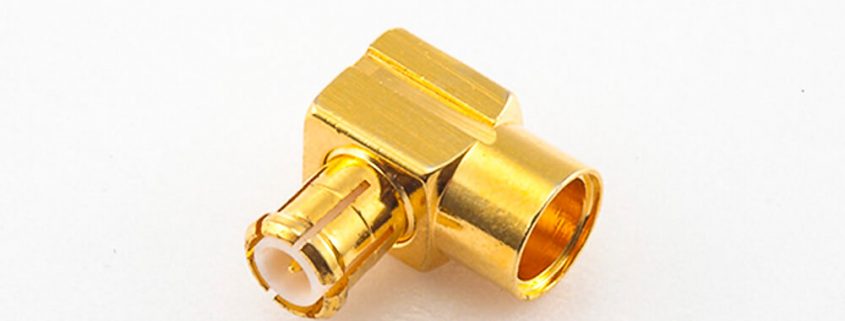

在射频连接器生产和装配过程中，有时会出现一种容易被忽视的问题：连接器外形尺寸符合图纸要求，接口也能够正常插合，但经过网络分析仪或其他射频设备测试后，仍然出现驻波比偏高、回波损耗异常、插入损耗过大等情况。对于德索连接器及射频组件生产项目而言，这类问题不能只盯着成品尺寸，还需要结合电气性能和实际加工过程，逐项定位异常来源。

尺寸合格不代表射频性能一定合格。 射频信号对内部结构、接触状态、材料特性和加工一致性较为敏感，某个细微的工艺偏差，就可能影响阻抗连续性与信号传输。

一、先看测试结果，判断异常可能出现在哪里

排查之前，应先明确测试指标，而不是直接拆解连接器或调整生产工艺。

测试异常	优先关注的环节
驻波比偏高、回波损耗不达标	阻抗匹配、端面结构、绝缘介质位置
插入损耗偏大	接触电阻、内部导体、线缆衰减及连接质量
测试数据波动明显	接触稳定性、装配一致性、测试连接方式
高频段异常更加突出	内部尺寸偏差、介质结构、线缆与接口匹配
插拔后性能发生变化	接触件磨损、端子定位、锁紧及压接质量

以上只能用于确定排查方向，不能单凭某项测试结果就认定某个零件存在缺陷。实际原因仍需通过对比测量和工艺检查确认。

二、从五个关键工艺环节逐步检查

1. 车削与尺寸加工：重点检查内部结构

连接器的外径、总长和螺纹尺寸合格，只能说明部分机械要求得到满足。内导体位置、接触端面、内孔尺寸及同轴度等结构，同样可能影响射频性能。

如果加工过程中出现毛刺、局部变形、端面不平整或同轴度偏差，即使常规尺寸检验没有发现异常，也可能引起阻抗不连续。

排查时建议调取关键尺寸记录，重点复核影响信号通路的内部尺寸，同时检查刀具磨损、加工定位和批次间波动情况。

2. 绝缘介质装配：避免位置偏移和结构变形

射频连接器内部的绝缘介质不仅承担支撑作用，也会影响阻抗特性。介质材料、尺寸、装配位置和压缩状态发生变化，都可能改变局部电磁结构。

如果介质存在偏心、端面突出或压装变形，连接器即使能够正常对接，也未必达到规定的射频指标。

应检查介质零件的一致性、装配方向及压装工艺，尤其需要关注自动装配与人工装配之间是否存在差异。未经验证，不宜通过随意打磨或调整介质位置来解决测试不合格问题。

3. 内外导体接触：检查真实接触状态

导体表面看起来完整，并不意味着接触性能一定稳定。接触件尺寸偏差、弹性不足、表面污染、镀层异常或装配不到位，都可能导致接触不良，进而影响损耗和测试重复性。

对于采用压接、焊接或其他端接方式的射频连接器，还应检查工艺参数是否符合产品要求。例如压接高度、压接位置、焊接质量等，都需要结合具体结构进行验证。

出现插拔后测试数据变化的情况时，应优先检查接触区域和锁紧状态，并对异常样品与合格样品进行对比。

4. 线缆处理与端接：不能忽略组件两端

如果射频连接器与同轴线缆组成完整组件，问题也可能来自线缆加工，而不只是连接器本体。

剥线长度不准确、屏蔽层处理不规范、介质被压伤、中心导体偏移，以及焊接或压接过程造成的结构变化，都可能破坏线缆与连接器之间的匹配关系。

建议核查剥线尺寸、线缆型号、端接方式和设备参数，并确认线缆与连接器是否属于经过验证的组合。更换线缆批次或加工设备后，也应按质量计划开展必要的性能验证。

5. 检测工艺：确认结果是否真实反映产品状态

测试系统本身也可能造成误判。测试线缆损耗、转接头状态、校准方式、连接扭矩、测试频段设置及测量重复性，都会影响最终数据。

当同一批产品出现集中异常时，不要急于判定所有产品报废。可以先使用已知合格的参考件检查测试系统，再按照规定完成校准，并对异常样品进行重复测量。

需要注意，复测不能替代工艺整改，也不能通过反复插拔或选择性记录数据来掩盖不合格结果。

三、建立从异常样品到工艺参数的追溯链

为了避免同类问题重复发生，建议将不合格样品、生产批次、加工设备、操作参数和测试记录关联起来。排查时可按照以下顺序推进：

复核测试条件 → 对比合格与异常样品 → 检查内部关键尺寸 → 核对介质及导体装配 → 检查线缆端接工艺 → 验证整改结果。

如果异常集中在同一设备、同一班次或同一物料批次，追溯范围应进一步缩小。若机械尺寸和工艺记录均正常，但射频测试仍不合格，则需要结合频率范围、阻抗要求及产品结构开展进一步分析，而不是简单放宽尺寸标准。

四、整改后还需要验证什么？

工艺调整完成后，不能只确认外观和尺寸重新合格，还应依据产品规格书重新验证相关射频指标，并检查不同样品之间的一致性。对于批量生产项目，还应评估调整后的工艺是否稳定，必要时增加首件确认、过程抽检或专项验证。

装配尺寸合格但射频测试不合格，通常需要从结构加工、介质装配、导体接触、线缆端接和检测条件等多个环节综合判断。德索连接器可结合具体接口类型、线缆规格、测试频段及异常数据，协助梳理射频连接器的工艺排查方向。如需进一步咨询产品选型与连接方案，可致电 400-6263-698。
