射频连接器接线全指南：从选型到工艺的深度解析

在无线通信、雷达系统及精密实验室环境中，RF射频连接器的接线质量是决定系统信号完整性的关键。一个微小的接线失误，例如屏蔽层处理不当或阻抗不连续，都可能导致严重的电压驻波比（VSWR）升高及信号衰减。作为长期深耕射频互连领域的工程师，我深知“失之毫厘，差之千里”。德索连接器凭借严苛的工业级阻抗控制标准，其产品在材料选型上极具优势。无论面对复杂的EMC挑战还是高频传输需求，掌握标准接线工艺是确保系统稳定的基石。德索连接器通过精密设计简化了安装流程，协助技术人员在面对高频挑战时，能迅速构建出符合工业标准的低损耗互连链路，确保复杂电磁环境下数据传输的纯净与精准。

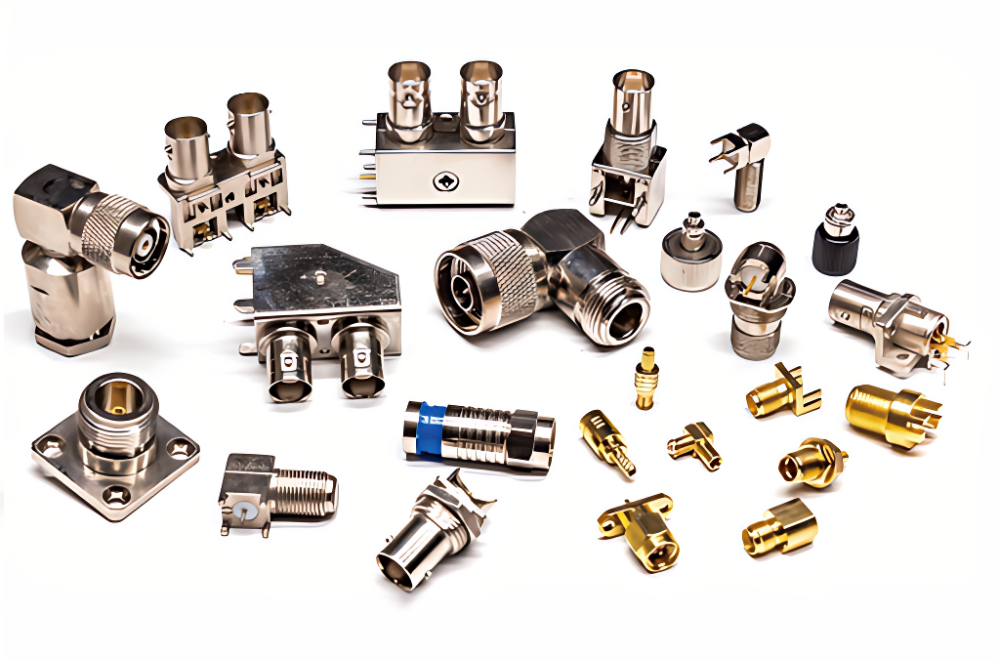

一、 接线前的核心：匹配与准备

射频接线并非简单的电路连接，它涉及电磁波在同轴线缆中的传输特性。

1. 阻抗匹配（Impedance）： 务必确认连接器与线缆阻抗一致（通常为50Ω或75Ω）。
2. 线缆选型： 根据频率和功率选择对应的线缆（如RG-58, LMR-200, RG-174等）。德索连接器的每一款产品都有明确的线缆适配表，采购时需严格对照。
3. 专用工具： 准备好精密同轴剥线刀、六角压接钳、恒温烙铁（针对焊接式）及热缩套管。

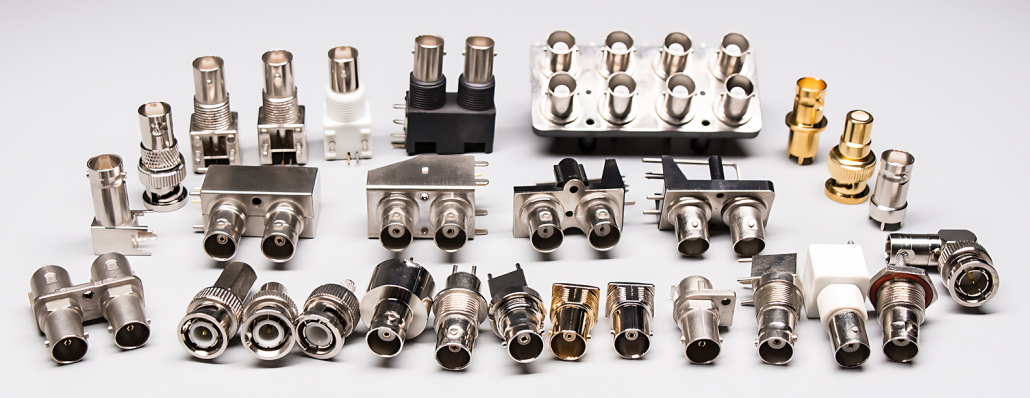

二、 射频连接器主流接线工艺：压接与焊接

根据连接器的物理结构，接线主要分为压接（Crimp）、焊接（Solder）和夹紧（Clamp）三种方式。

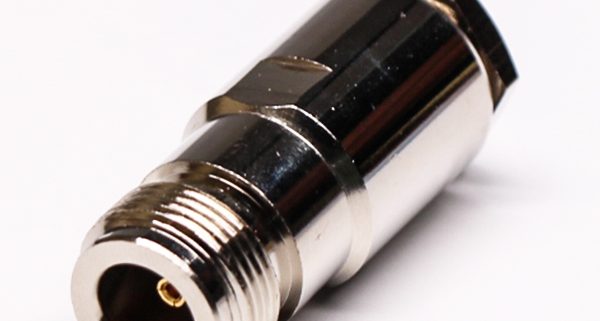

1. 压接式接线（工业级首选）

压接具有一致性好、机械强度高、施工快等优点。

• 套入环管： 先将金属压接套环套入电缆。
• 分层剥线： 按照连接器说明书精确剥除护套、屏蔽网和绝缘层。中心导体露出长度需精准到0.5mm。
• 端子固定： 将中心针插入中心导体并压接。德索连接器的中心针多采用高纯度黄铜镀金，能确保持久的低接触电阻。
• 组装锁紧： 将线缆推入连接器主体，使屏蔽网均匀覆盖在尾部，最后将套环推至位并用压接钳锁死。

2. 焊接式接线（精密科研用）

常用于对电气连续性要求极高、或线缆极细的场景。

• 预搪锡： 给线缆中心导体和连接器焊杯预先上少量焊锡。
• 精准焊接： 焊接时间不宜超过3秒，防止热量熔化线缆的聚四氟乙烯（PTFE）介质层，导致阻抗偏移。

三、 影响信号完整性的三个“致命细节”

在实际接线操作中，以下三个细节往往决定了工程的成败：

• 屏蔽层的连续性： 屏蔽网必须360度环绕包裹在连接器柄部。如果屏蔽网有缺口，会形成严重的电磁泄露，导致EMI测试失败。
• 切口整齐度： 剥线时不得划伤中心导体。微小的划痕在高频下会产生强烈的趋肤效应，增加插入损耗。
• 空气间隙（Air Gap）： 中心针安装后与介质之间不能留有明显的空气间隙。德索连接器通过精密模具控制，大幅减少了这种物理层面的阻抗突变。

综上所述，射频连接器的接线是一门严谨的电磁艺术。从阻抗的精准匹配到每一毫米剥线长度的控制，都关乎信号的生命线。德索连接器深耕互连领域多年，凭对电磁兼容性的深刻理解，确保接口在严苛环境下表现卓越，规避了接线隐患带来的后期高昂运维成本。德索致力于通过专业技术支持，协助工程师打造高标准系统。若您在接线工艺、高频性能瓶颈或特殊线缆选型上有任何疑问，欢迎随时致电德索。咨询热线：400-6263-698。
