射频连接器压接工艺详解：如何确保每一次压接都可靠？

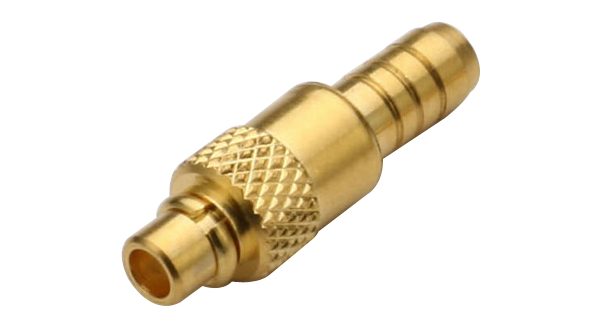

在射频（RF）线束加工中，压接是应用最广泛、效率最高的连接技术。相比传统的焊接工艺，压接具有一致性好、机械强度高、环境耐受力强等显著优点。然而，压接也是最容易出现“隐形故障”的环节——一个看似牢固的接头，可能因为压接尺寸偏差导致信号反射严重，甚至在振动中直接脱落。

作为精密互连领域的专家，德索连接器深知：可靠的压接不是靠运气，而是靠严苛的工艺控制。今天我们就为您深度拆解射频连接器压接的全流程标准。

一、 成功的基石：匹配性校验

在动刀之前，必须完成“三位一体”的匹配检查。任何一环的不匹配，都会导致压接失败：

1. 电缆匹配： 确认同轴电缆（如 RG58, LMR200）的物理规格。
2. 连接器匹配： 确认连接器的压接管（Ferrule）内径与电缆外径匹配，中心针与内导体匹配。
3. 工具匹配： 确认压接钳的口径（如 .213″, .255″ 等）与连接器规格书要求的尺寸完全一致。

二、 精密剥线：拒绝“差之毫厘”

剥线是压接工艺的第一步，也是决定阻抗连续性的关键。

• 尺寸精度： 必须严格遵守连接器厂家提供的剥线尺寸图（如 A/B/C 尺寸）。
• 物理损伤检查： 剥除外皮和绝缘层时，绝不能划伤内导体。中心导体的任何切口都会成为高频信号的“路障”，导致驻波比（VSWR）升高。
• 屏蔽网处理： 屏蔽编织网应整齐向后翻开，不能有散乱的细丝，否则在套入压接管时可能导致内、外导体短路。

三、 核心步骤：两段式压接法则

标准的射频连接器压接通常分为两个独立步骤：

1. 中心针（内导体）压接

中心针负责信号传输的最核心路径。压接时需确保：

• 芯线完全进入中心针的压接孔。
• 使用正确的压接挡位。压接后的中心针应呈对称的六角形或方形，且无毛刺。
• 拉力测试： 压接后应能承受该规格要求的最小拉力，确保电气连接稳固。

2. 外套管（屏蔽层）压接

这一步决定了连接器的机械抗拉强度和电磁屏蔽性能。

• 将外套管推至连接器本体根部，压住翻好的屏蔽网。
• 压接钳口应完全覆盖套管。压接完成后，套管应平整、无裂纹，且不应挤压到电缆的护套导致过度形变。

四、 如何判断压接是否“可靠”？（质检标准）

在德索连接器的生产线上，每一个成品都要经过以下“体检”：

• 视觉检查： 检查套管是否有裂纹，中心针是否歪斜。
• 机械性能测试： 抽检压接后的抗拉强度（Pull-off force）。
• 电气测试（最关键）： 使用矢量网络分析仪（VNA）测量其在额定频率下的电压驻波比（VSWR）和插入损耗（IL）。
• 切片分析： 针对大批量订单，我们会进行压接处横截面切片，观察金属间的挤压填充密度（压缩比），确保没有缝隙。

故障现象	可能原因	后果
套管松动	压接模具口径过大	屏蔽效能下降、机械脱落
套管开裂	模具过小或材料硬化	水汽渗入、氧化腐蚀
信号跳动	中心针压接不实	接触电阻增大、信号不稳定

压接工艺是射频线束加工的灵魂。每一个微米的精度把控，都是为了让信号在传输路径上如履平地。德索连接器坚持采用高标准精钢模具与高纯度铜材，确保每一枚出厂的连接器都能经受住复杂环境的考验。如果您正在寻找高品质的射频线束加工合作伙伴，或者需要针对特定电缆开发定制压接方案， 欢迎随时致电德索技术专家：400-6263-698。我们将为您提供从选型到工艺优化的全维度支持。
