DIN 1.6/5.6连接器产品是一种具有螺纹、卡锁机构的连接器,它广泛应用于邮电通信设备、数字配线装置,无线电仪器等射频回路中连接射频同轴电缆用,并能与IEC60169-13规定的产品相互换。1.6/5.6系列连接器依DIN标准设计,它的特性阻抗为75Ω。1.6/5.6系列有两种锁定方式:螺纹锁定和推入自锁(Push-Pull self-latching)方式。螺纹锁定方式采用M9X0.5的螺纹连接。

德索电子是专业din1.6/5.6接头、din1.6/5.6接口、DIN1.6/5.6连接器生产厂家,各种规格DIN1.6/5.6连接器,更多未列出DIN1.6/5.6产品,请联系我们索取更详细资料。

  • DIN1.6/5.6接头微型尺寸,仅需很小的安装控件;
  • DIN1.6/5.6接头采用螺纹耦合方式,确保产品的安全性和高耐久性;
  • DIN1.6/5.6接头高性能接头,阻抗75Ω, 频率高达1GHz;

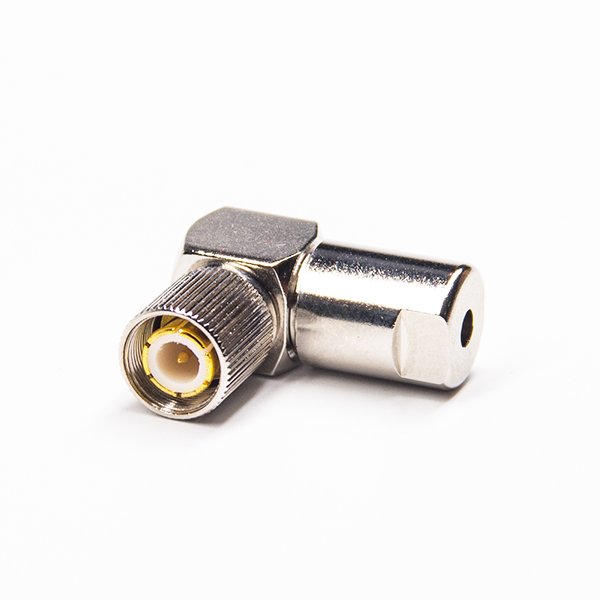

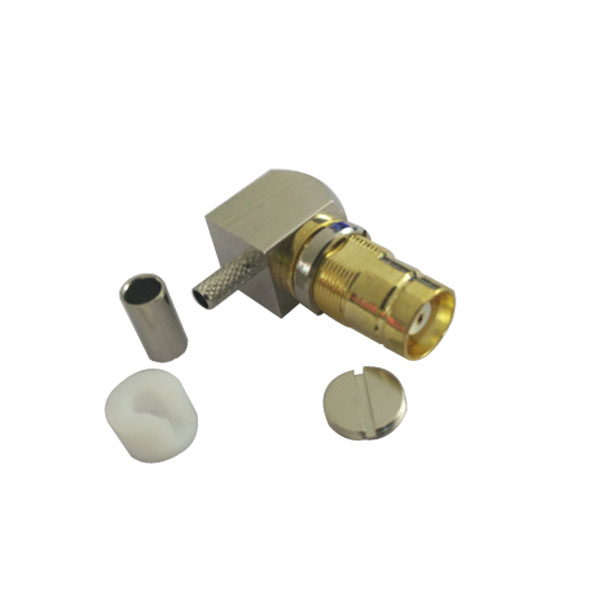

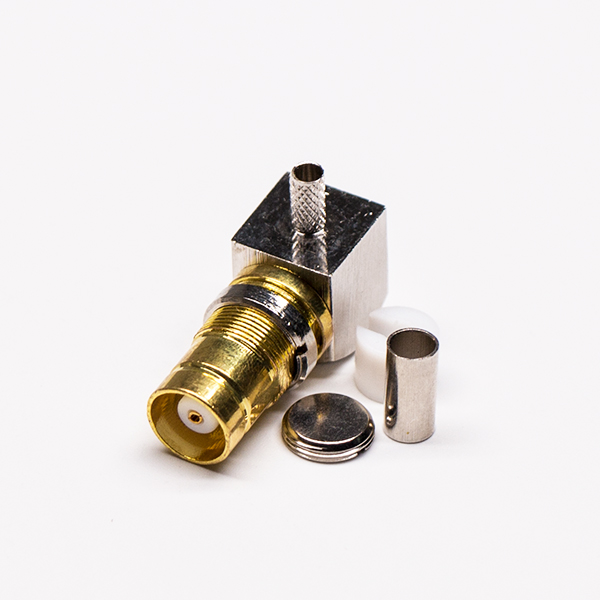

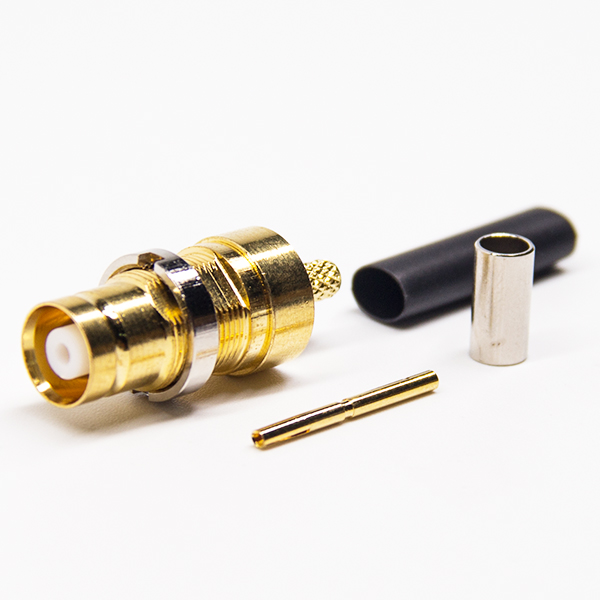

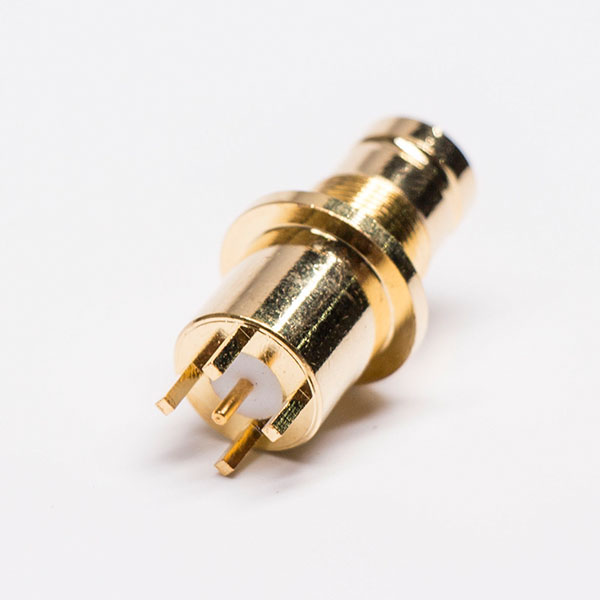

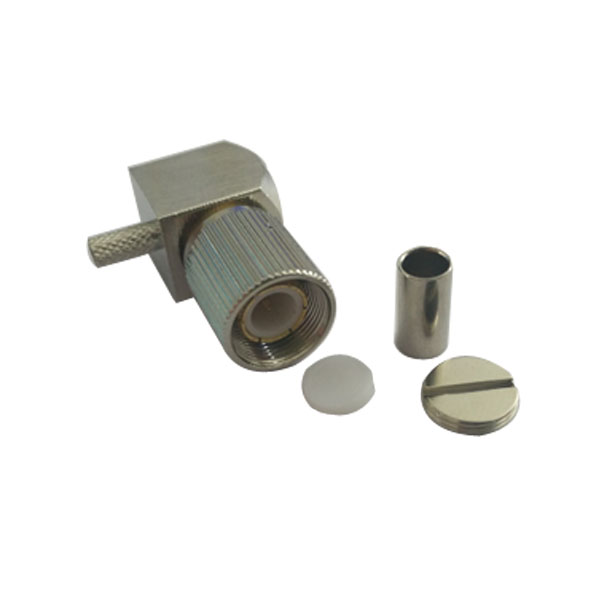

DIN1.6/5.6连接器产品展示

下单之前请联系我们获取DIN1.6/5.6连接器产品免费样品

德索所有DIN1.6/5.6接头、DIN1.6/5.6接口可根据客户要求定制不同的尺寸和规格,常规DIN1.6/5.6连接器提供免费样品测试。

DIN1.6/5.6连接器技术性能&规格参数

DIN1.6/5.6接头电气性能

  • 阻抗:75 ohm
  • 频率范围:0~6GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:1000 V rms
  • 工作电压:335 V rms
  • 中心接触电阻: ≦ 3mW
  • 外接触电阻:≦ 25mW
  • 绝缘电阻≧ 10⁴ mΩ (Megohms min.)

DIN1.6/5.6接头机械性能

  • 耦合方式:M9 x 0.5 thread
  • 保持力:6 lbs min.
  • 配接耐久性:大于500次(使用铍铜中心针时)

DIN1.6/5.6接头环境性能

  • 环境温度:-65°C ~ +165°C
