射频连接器选型与应用全指南：构建高可靠通信系统的核心互连技术

在现代无线通信、航空航天及工业自动化领域，射频（RF）连接器虽然体积精小，却是决定整个系统信号完整性与可靠性的关键枢纽。一个性能卓越的连接器不仅能确保微波信号的高效传输，更能有效抑制电磁干扰（EMI）。

作为行业领先的互连方案供应商，德索连接器始终坚持工业级品质标准，在阻抗控制、高频响应及耐环境性上展现了卓越水准。无论是应对基站的大功率挑战，还是微型化PCB布局需求，掌握科学的选型逻辑是确保系统长期稳定的基石。

一、 核心射频连接器选型矩阵

根据不同频段、阻抗以及物理结构的要求，射频连接器的种类极为丰富。下表根据常用技术规格为您梳理了选型参考：

接头类型	阻抗 (Ω)	常用频率范围	典型应用场景	选型核心要点
N型	50/75	11GHz	基站馈线、微波中继、广播发射	户外高功率首选，注重抗温差与防水性能
BNC型	50/75	4GHz	示波器、信号源、仪器测试、监控	低功率测试适用，应避开高频振动环境
SMA型	50	6GHz-26.5GHz	WiFi路由器、网卡、GPS模块	微型高频设备常用，精密级性能更优
TNC型	50	6GHz	车载雷达、工业自动化、航空电子	振动环境下选用，螺纹锁紧有效抗松动
MCX型	50	6GHz	可穿戴设备、高密度PCB布局	极小空间适用，需评估散热与机械寿命
7/16 DIN	50	7.5GHz	5G基站天线、防雷系统	大功率户外场景，低互调（PIM）表现卓越

二、 射频连接器的三大关键选型参数

1. 阻抗匹配 (Impedance)

阻抗不连续是射频能量反射的主要原因。

• 50$\Omega$： 工业、军工及大部分无线通信的标准，侧重于功率传输效率。
• 75$\Omega$： 视频传输及CATV系统的标准，侧重于降低信号衰减。

选型禁忌： 严禁在 75$\Omega$ 系统中强行使用 50$\Omega$ 的 BNC 等接口，物理结构差异（如中心针直径）可能导致插孔永久性机械损伤，并引发巨大的回波损耗。

2. 工作频率与截止频率 (Frequency Range)

每种连接器由于内部绝缘介质和几何尺寸的限制，都有其上限频率。选型时，系统的工作频率应保留 20% 以上的余量。例如，当系统运行在 12GHz 时，应优先考虑高性能的 SMA 或 2.92mm 型号，而非普通的 BNC。

3. 电压驻波比 (VSWR) 与 插入损耗 (Insertion Loss)

优质连接器的 VSWR 应尽可能接近 1.0。德索连接器通过对内导体形状的精密控制以及高纯度镀金工艺，将插入损耗降至最低，极大提升了链路的动态范围和信号信噪比。

三、 实战中的接线与加工要点

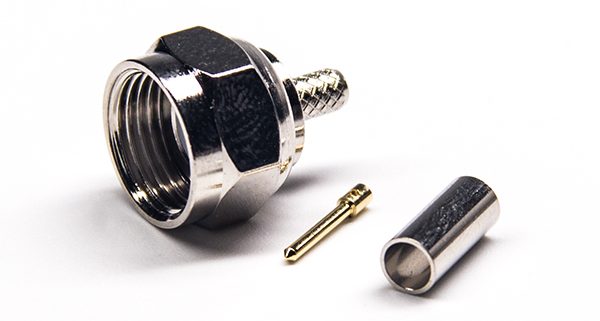

一个高性能的射频连接器需要配合精湛的线束加工工艺才能发挥其最大效能：

1. 精确剥线： 使用专用剥线工具，确保屏蔽层、绝缘介质和中心导体的分层尺寸精确到 $0.5mm$ 以内，且严禁划伤中心铜芯。
2. 360度屏蔽： 压接时，屏蔽网必须均匀覆盖在连接器尾部管脚上。屏蔽层的不连续会导致电磁泄露，进而影响系统 EMC 测试。
3. 二次防护： 针对车载或户外应用，应在连接器末端加装带胶热缩管，防止水分顺着编织网的毛细作用进入接头内部，导致阻抗偏移。

综上所述，射频连接器的选型是一门权衡频率、环境、机械性能与成本的综合艺术。从阻抗的精准匹配到每一毫米物理尺寸的控制，都关乎信号的生命线。德索连接器深耕互连领域多年，凭对电磁兼容性（EMC）的深刻理解，确保接口在严苛环境下表现卓越，规避了选型隐患带来的后期高昂运维成本。

若您在项目初期遇到频率性能瓶颈、阻抗调校困惑或特定户外环境下的定制需求，欢迎随时致电德索。咨询热线：400-6263-698。我们将以精密的连接技术，助力您的产品在射频领域脱颖而出。
