MCX连接器采用的是推入式连接方式,这就使得连接器的连接与分离非常迅速,缩短了连接器的安装时间。MCX连接器在频率达到 6GHz 时仍然具有良好的电性能,还可以适配包括半刚电缆和软电缆等多种电缆,连接可靠,寿命长。

德索电子是专业mcx接头、mcx接口、MCX连接器生产厂家,各种规格MCX连接器,更多未列出MCX产品,请联系我们索取更详细资料。

  • 同具有相同尺寸中心针和绝缘子的SMB连接器相比,尺寸减少30%,重量更轻,可用于更小空间;
  • 推入式快速插拔对接方式,非常适用于快速安装和插拔连接;
  • 具有高宽频性能和低反射,性价比高;

MCX连接器产品展示

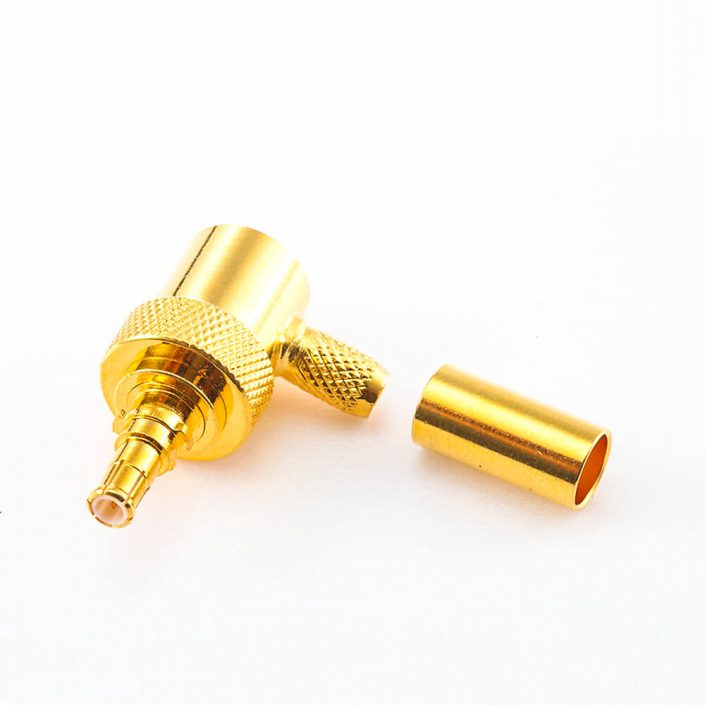

纵向焊接接头MCX压接式接头公头直式铜镀金50Ω

纵向焊接接头MCX压接式接头公头直式铜镀金50Ω

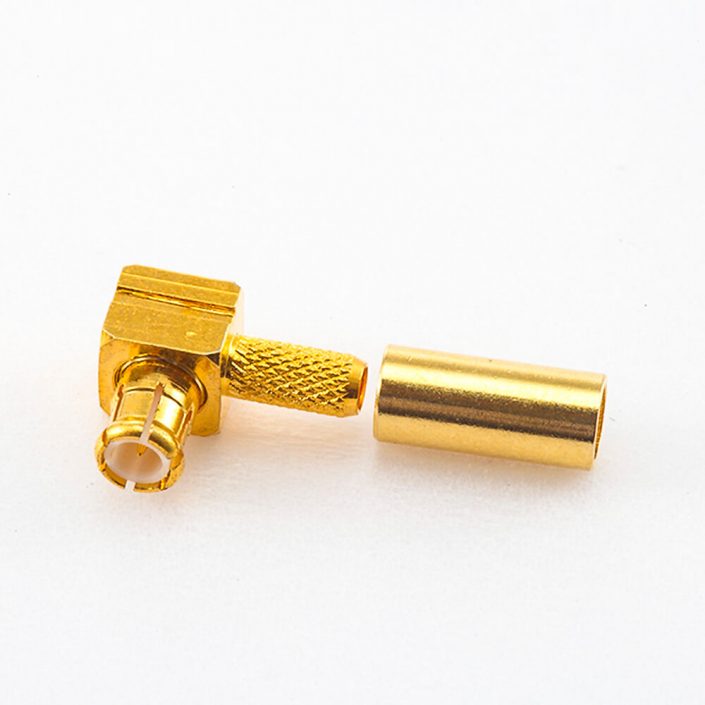

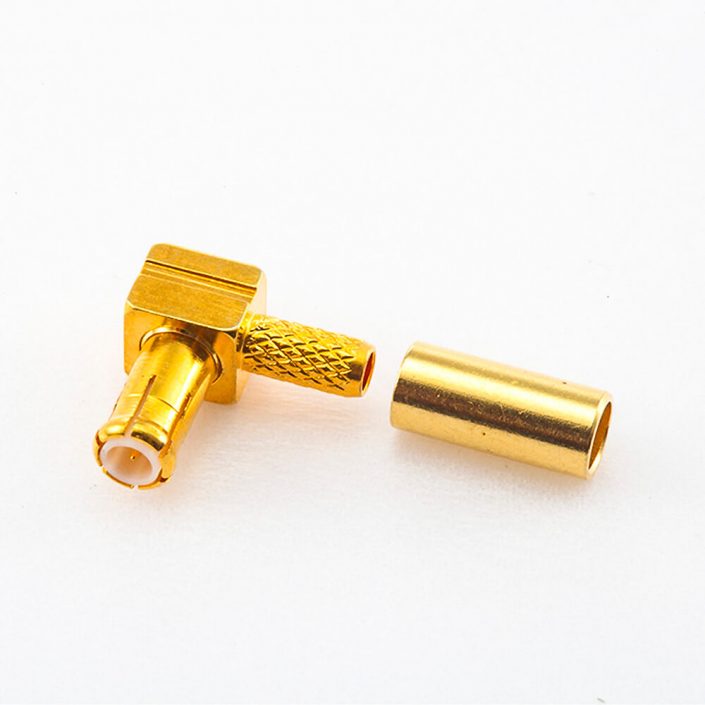

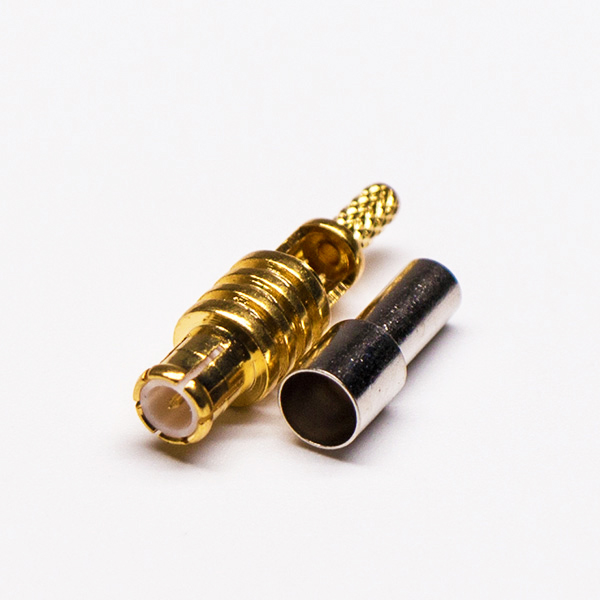

射频连接器MCX压接式接头公头弯式铜镀金50Ω

射频连接器MCX压接式接头公头弯式铜镀金50Ω

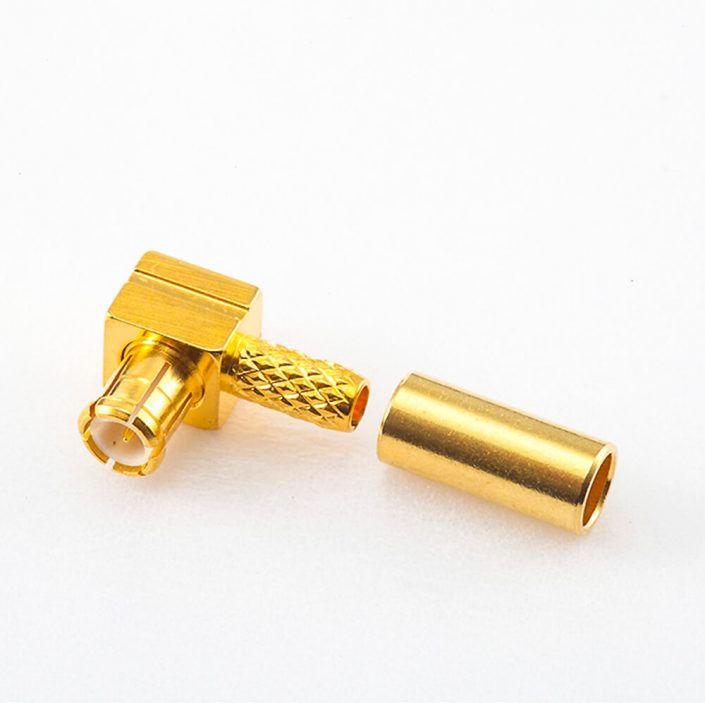

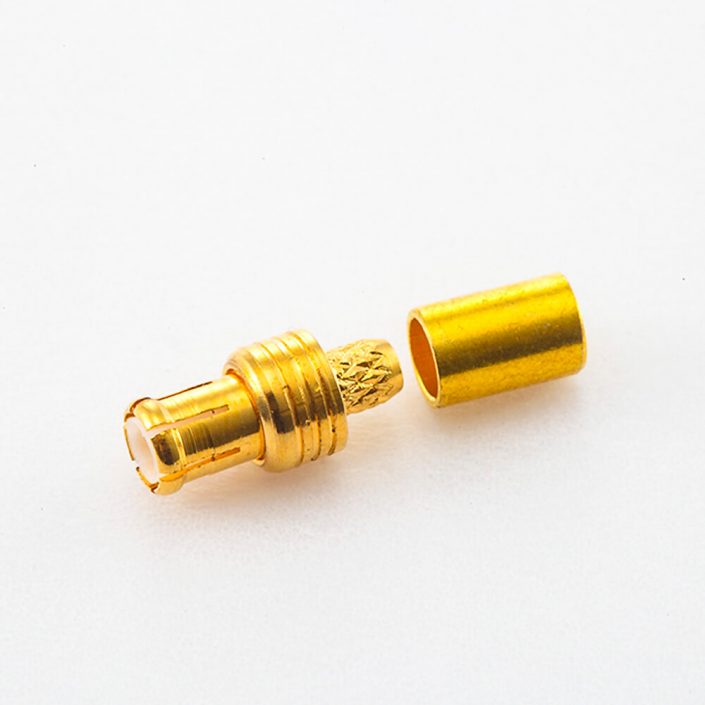

MCX接头接线压接式接头公头弯式铜镀金50Ω

MCX接头接线压接式接头公头弯式铜镀金50Ω

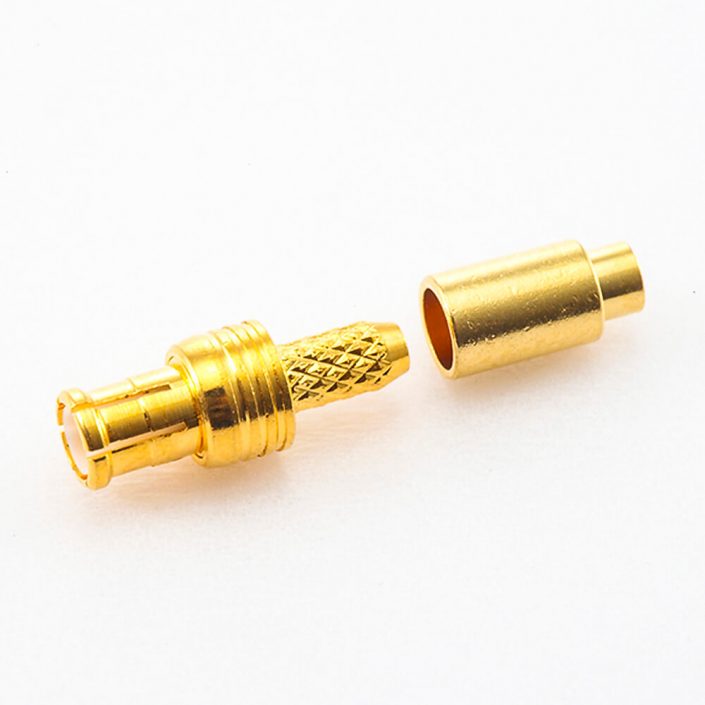

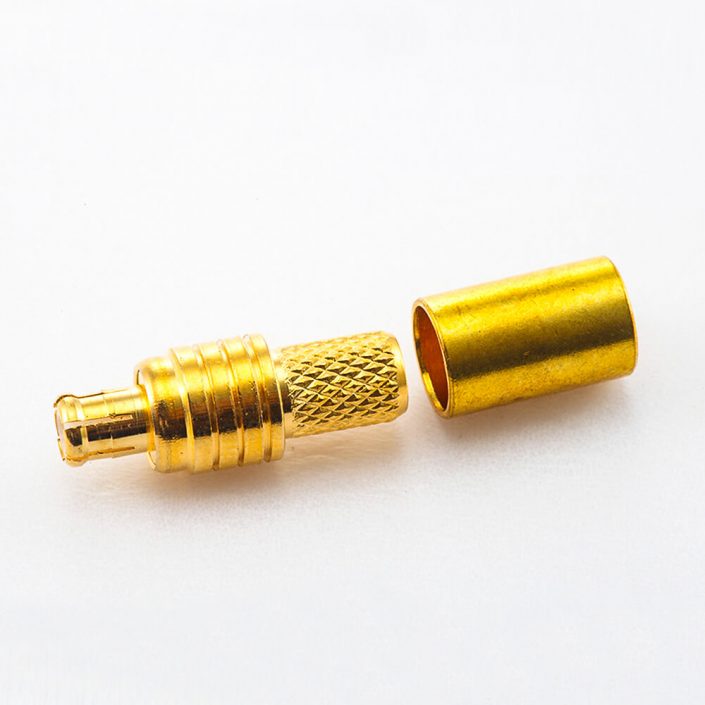

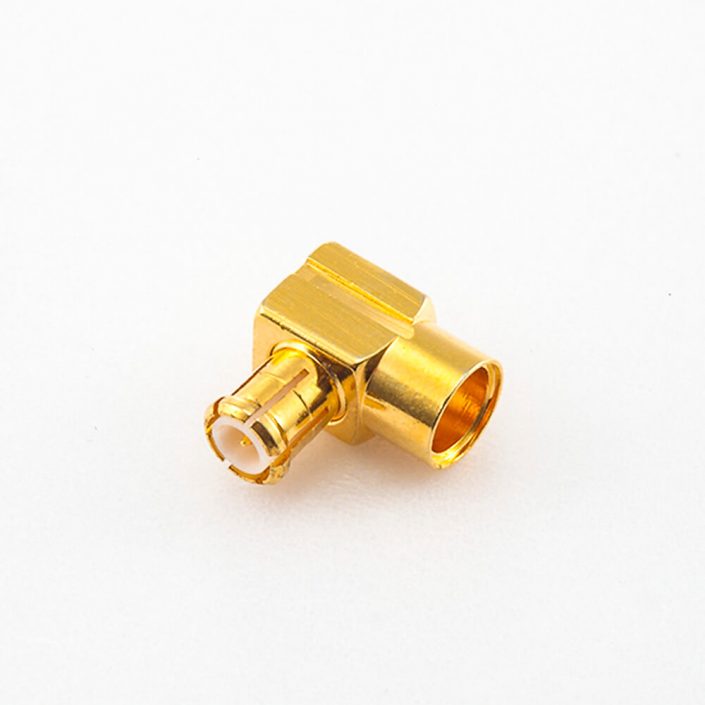

MCX连接器压接式接头公头直式铜镀金50Ω

MCX连接器压接式接头公头直式铜镀金50Ω

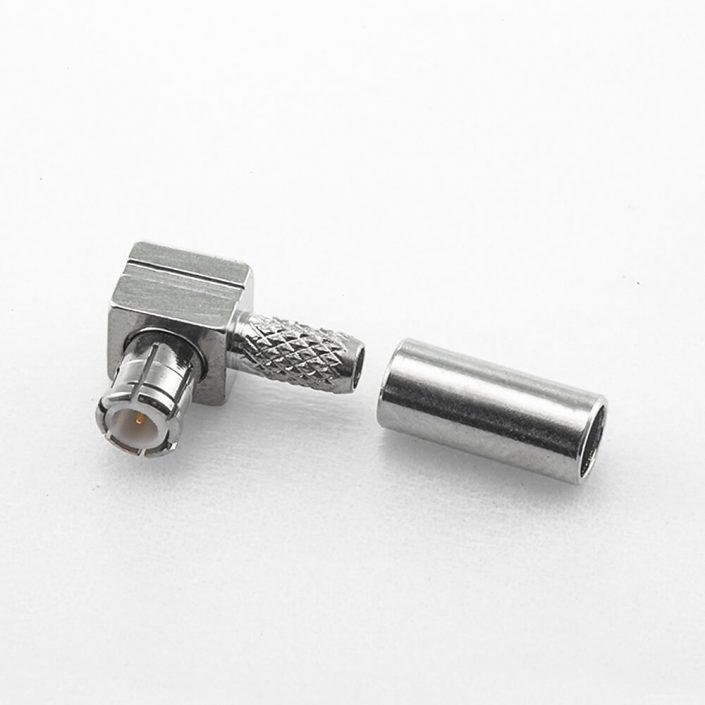

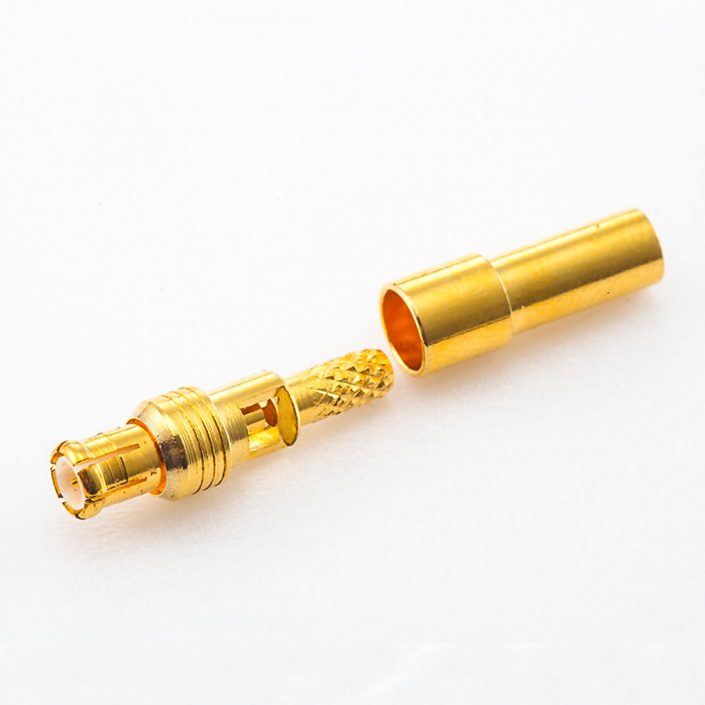

不锈钢焊接接头MCX压接式接头公头弯式不锈钢镀镍50Ω

不锈钢焊接接头MCX压接式接头公头弯式不锈钢镀镍50Ω

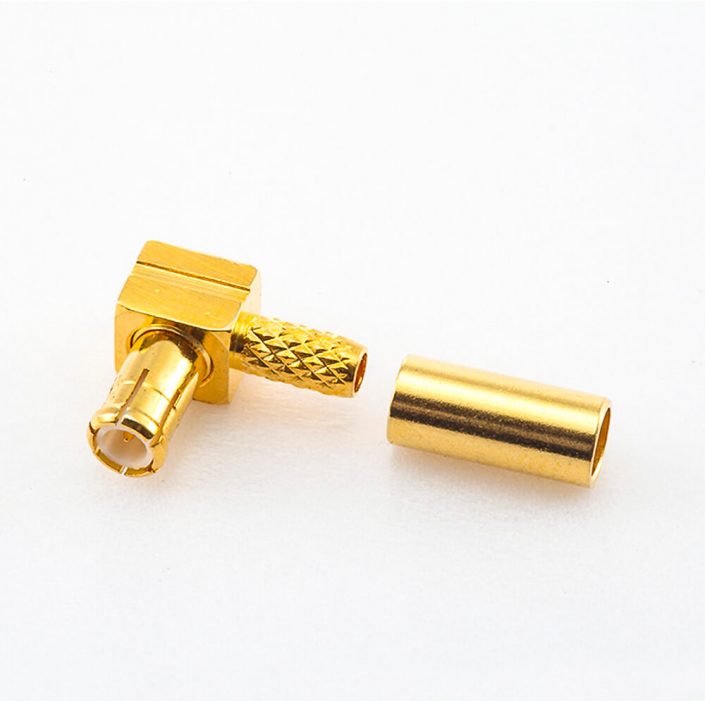

MCX射频连接器压接式接头公头弯式铜镀金50Ω

MCX射频连接器压接式接头公头弯式铜镀金50Ω

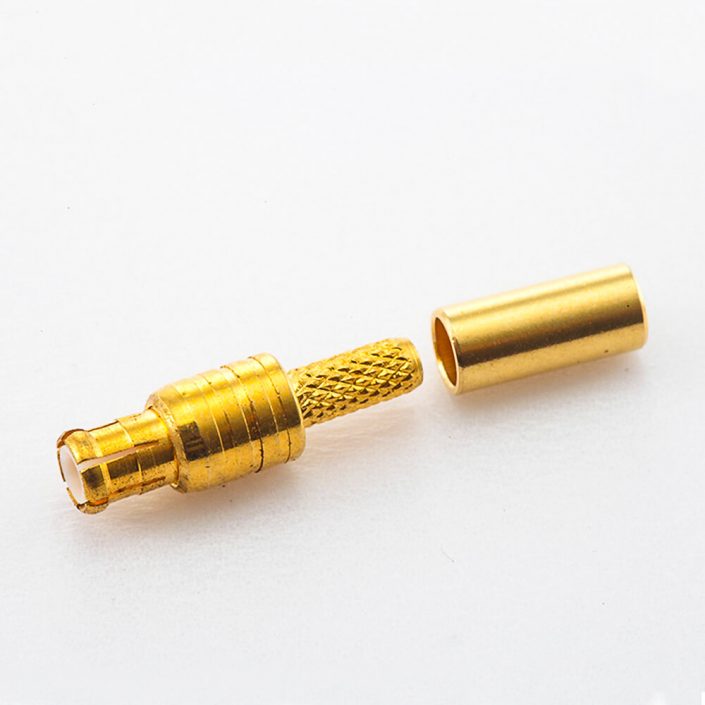

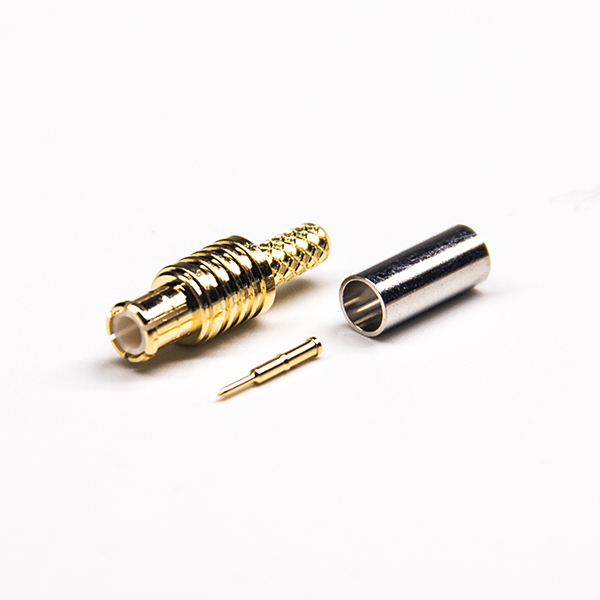

rg316接头MCX压接式接头公头直式铜镀金50Ω

rg316接头MCX压接式接头公头直式铜镀金50Ω

RG174接头MCX压接式接头公头直式铜镀金50Ω

RG174接头MCX压接式接头公头直式铜镀金50Ω

焊接接头MCX压接式接头公头直式铜镀金50Ω

焊接接头MCX压接式接头公头直式铜镀金50Ω

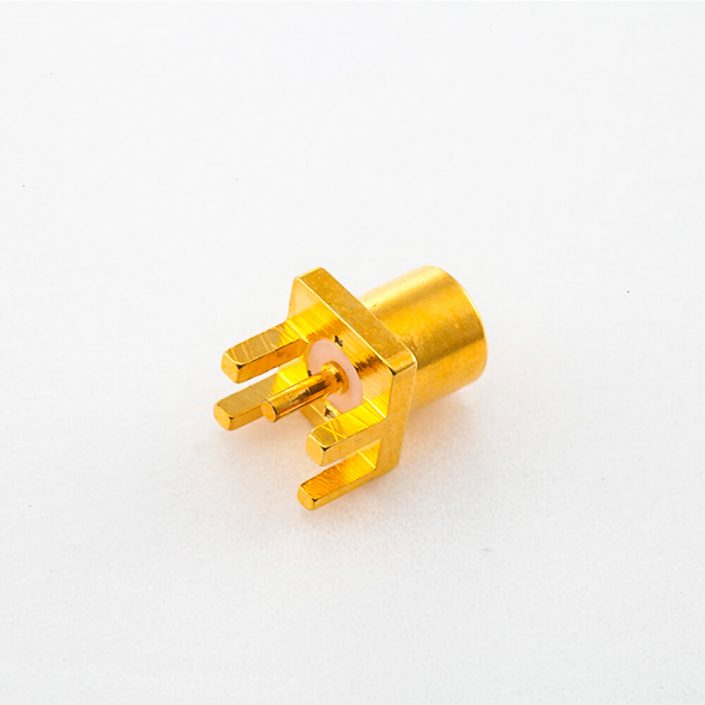

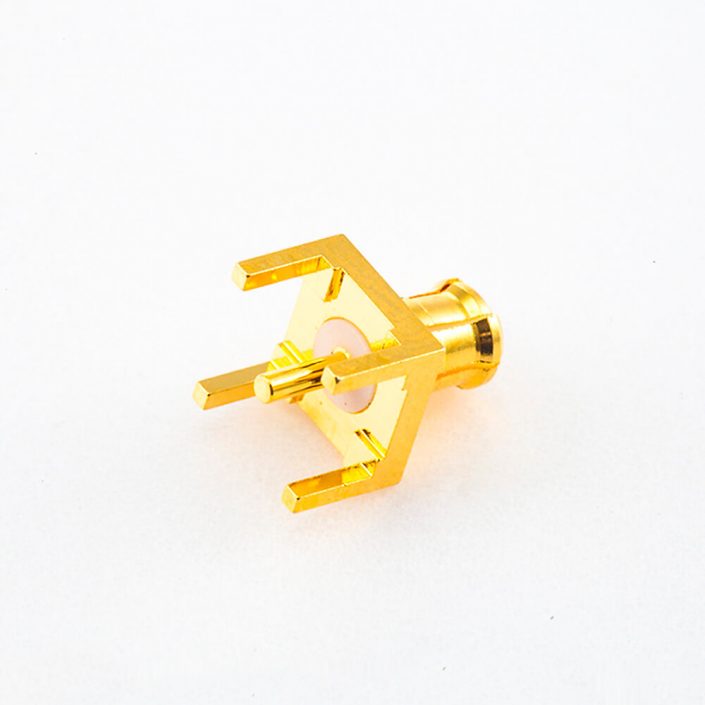

PCB插板MCX接头焊接公头直式铜镀金50Ω

PCB插板MCX接头焊接公头直式铜镀金50Ω

铜直接头MCX接头接线压接母头直式铜镀金50Ω

铜直接头MCX接头接线压接母头直式铜镀金50Ω

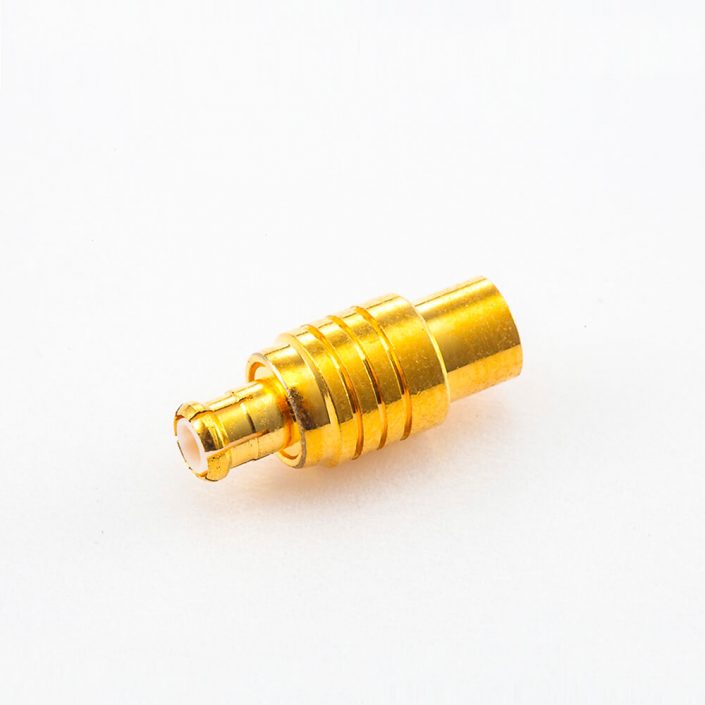

MCX线束焊接接头公头直式铜镀金50Ω

MCX线束焊接接头公头直式铜镀金50Ω

MCX50欧连接器焊接母头直式插孔铜镀金50Ω

MCX50欧连接器焊接母头直式插孔铜镀金50Ω

MCX同轴线焊接接头公头弯式铜镀金50Ω

MCX同轴线焊接接头公头弯式铜镀金50Ω

MCX插头连接器焊接母头直式插孔铜镀金50Ω

MCX插头连接器焊接母头直式插孔铜镀金50Ω

MCX弯公头压接式接头铜镀金50Ω

MCX弯公头压接式接头铜镀金50Ω

压接式接头MCX母头直式铜镀金50Ω

压接式接头MCX母头直式铜镀金50Ω

MCX射频同轴连接器压接式接头公头弯式铜镀金50Ω

MCX射频同轴连接器压接式接头公头弯式铜镀金50Ω

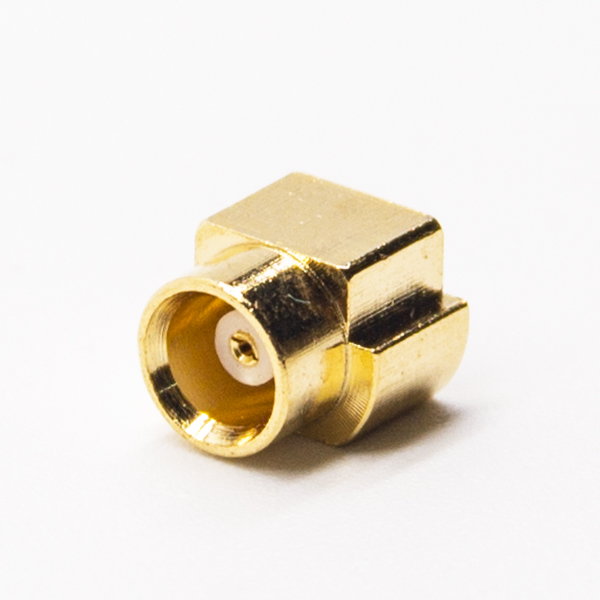

贴片连接器MCX母头直式铜镀金标准50Ω

贴片连接器MCX母头直式铜镀金标准50Ω

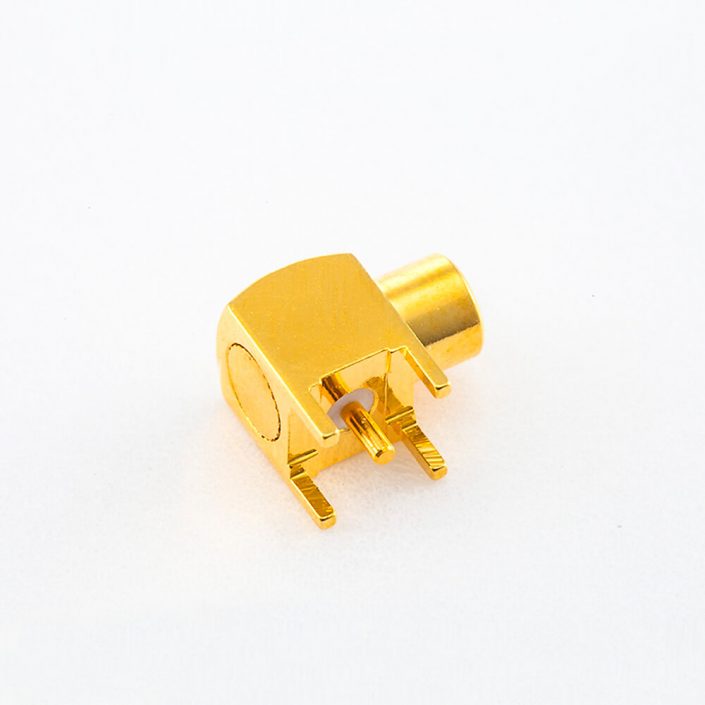

pcb安装接头MCX接头焊接母头弯式插孔铜镀金50Ω

pcb安装接头MCX接头焊接母头弯式插孔铜镀金50Ω

MCX公头弯式铜镀金标准50Ω

MCX公头弯式铜镀金标准50Ω

压接连接器MCX接头公头直式铜镀金50Ω

压接连接器MCX接头公头直式铜镀金50Ω

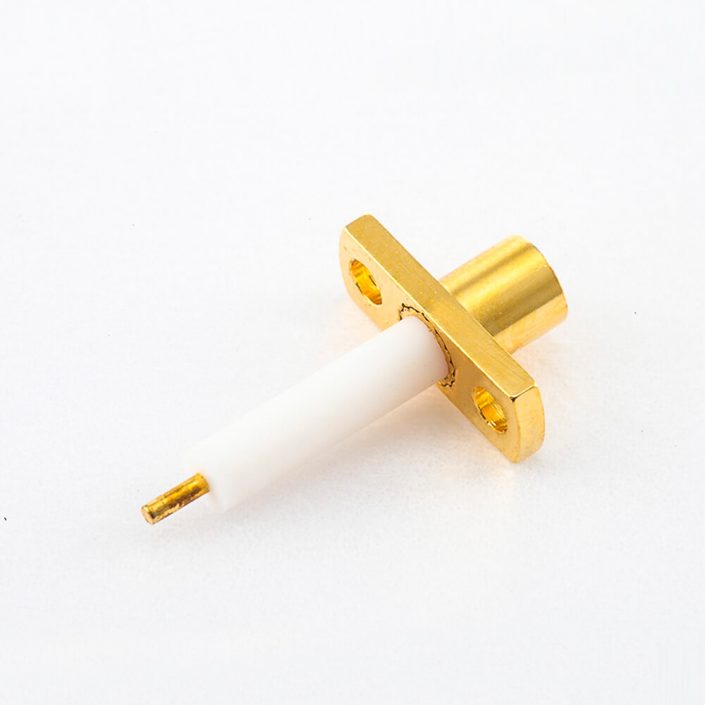

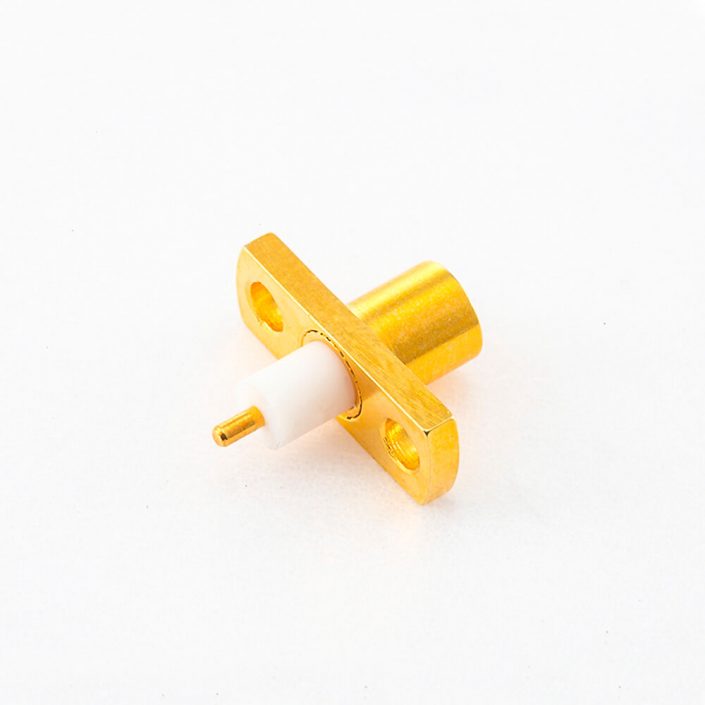

面板安装连接器MCX母直式两孔法兰铜镀金50Ω

面板安装连接器MCX母直式两孔法兰铜镀金50Ω

MCX接头焊接母直式插孔铜镀金50Ω

MCX接头焊接母直式插孔铜镀金50Ω

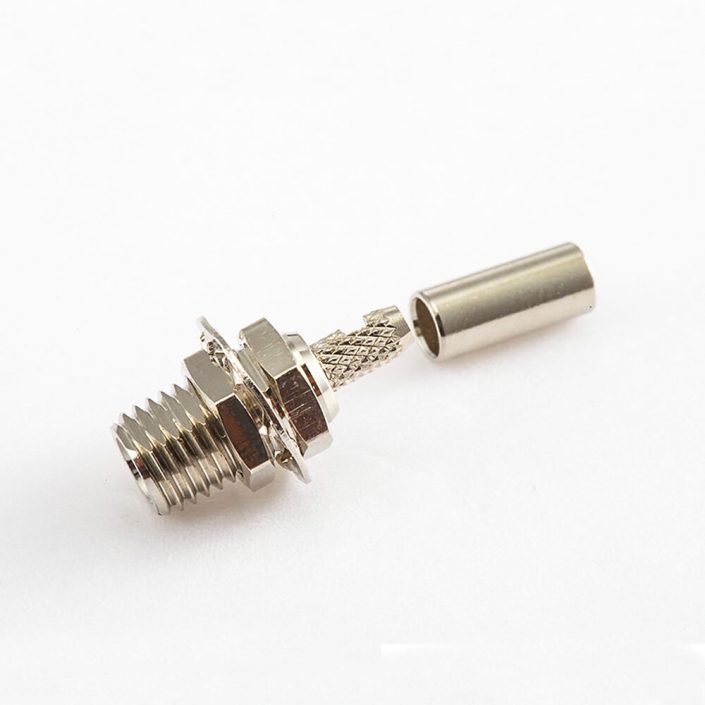

MCX母头穿墙连接器母头直式不锈钢镀镍穿墙50Ω

MCX母头穿墙连接器母头直式不锈钢镀镍穿墙50Ω

50Ohm pcb MCX接头焊接母直式卡板铜镀金50Ω

50Ohm pcb MCX接头焊接母直式卡板铜镀金50Ω

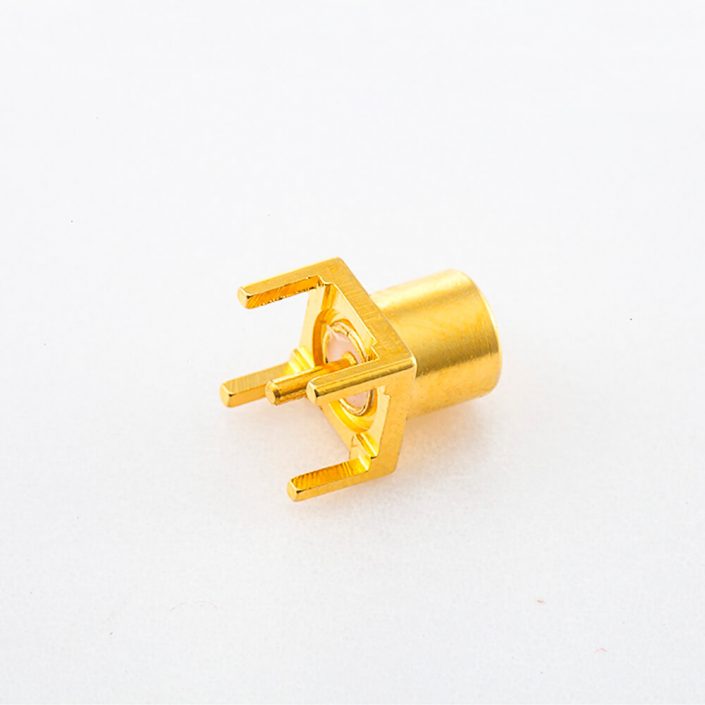

mcx直孔座母头镀金直式卡板接PCB板

mcx直孔座母头镀金直式卡板接PCB板

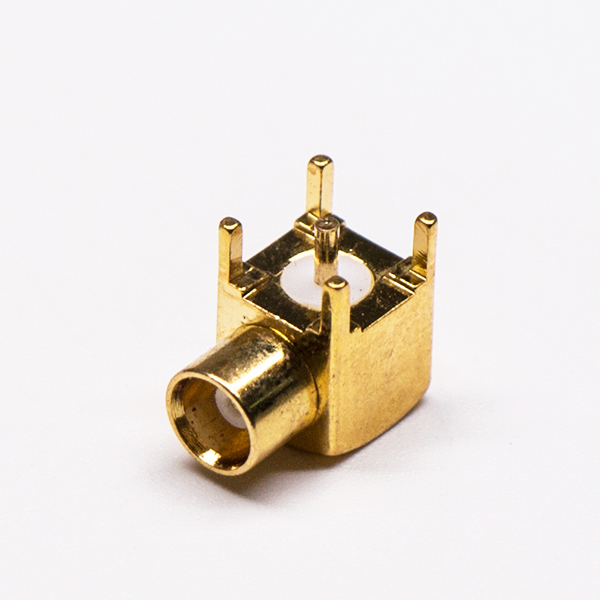

90度接头MCX焊接母弯式插孔50Ω

90度接头MCX焊接母弯式插孔50Ω

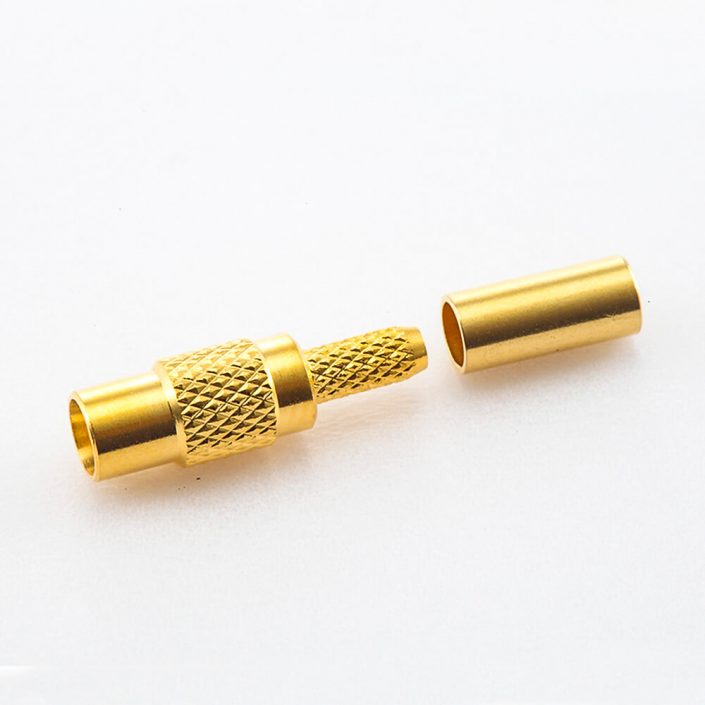

MCX直式公头连接器镀金压接式接线

MCX直式公头连接器镀金压接式接线

pcB焊接连接器MCX母直式卡板铜镀金50Ω

pcB焊接连接器MCX母直式卡板铜镀金50Ω

mcx沉板直式连接器母头镀金接PCB板

mcx沉板直式连接器母头镀金接PCB板

贴片mcx射频接头焊接贴片接头母头直式铜镀金50Ω

贴片mcx射频接头焊接贴片接头母头直式铜镀金50Ω

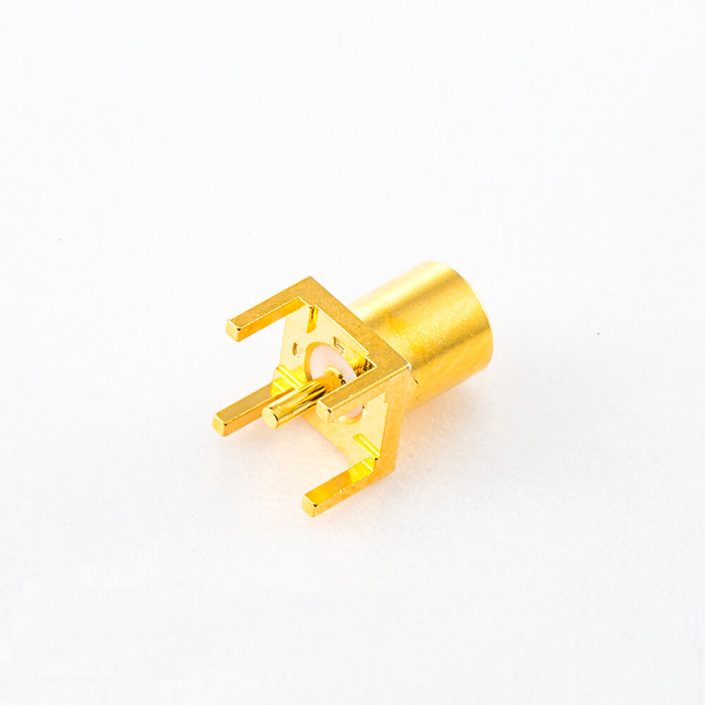

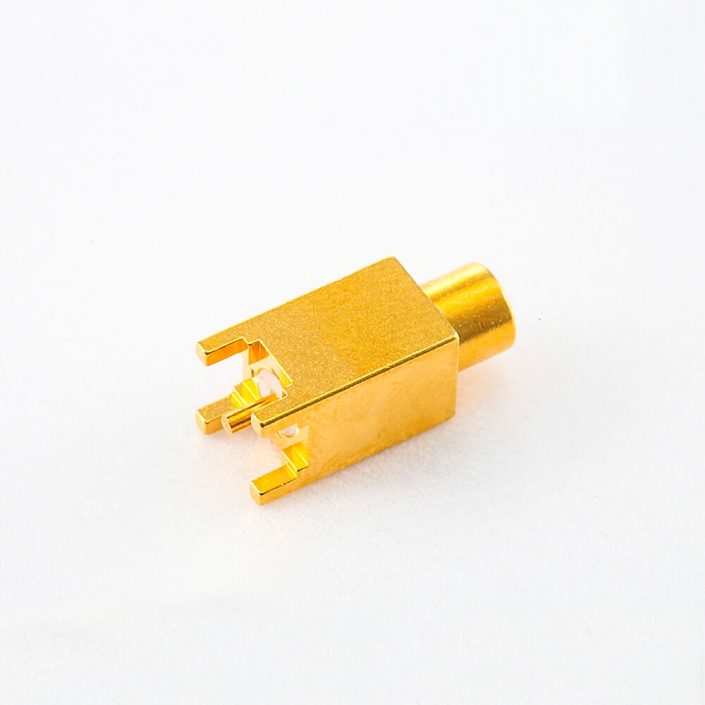

mcx直式连接器母头镀金插PCB板原厂直发

mcx直式连接器母头镀金插PCB板原厂直发

插板接头MCX焊接母头弯式焊接

插板接头MCX焊接母头弯式焊接,插孔铜镀金50Ω

MCX母头直式连接器贴板式接PCB板镀金

MCX母头直式连接器贴板式接PCB板镀金

mcx母头连接器插板接PCB板弯式镀金

mcx母头连接器插板接PCB板弯式镀金

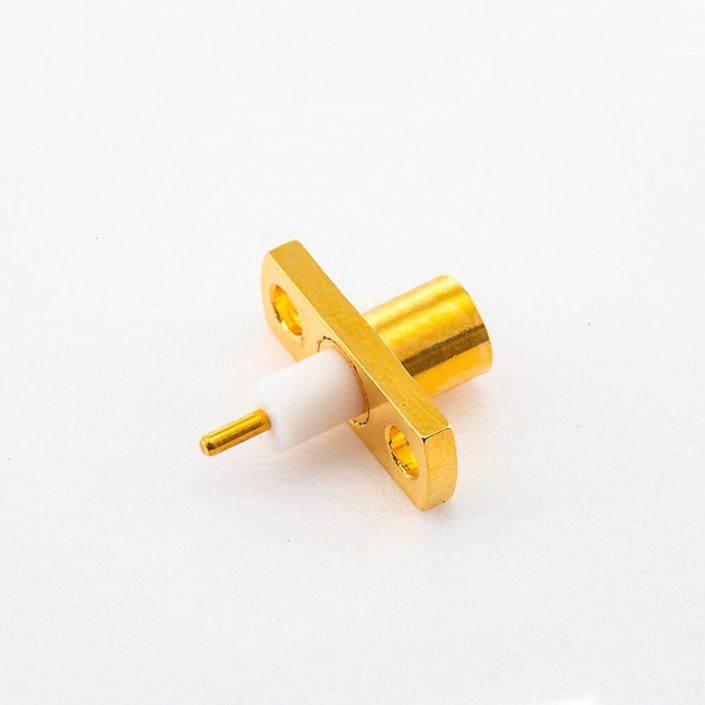

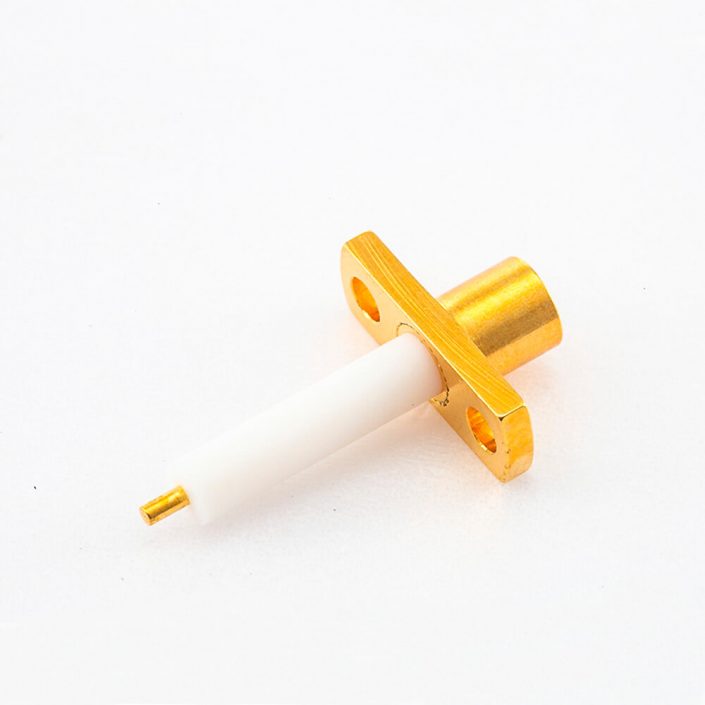

板端MCX母直式两孔法兰铜镀金50Ω

板端MCX母直式两孔法兰铜镀金50Ω

两孔母接头MCX直式两孔法兰铜镀金50Ω

两孔母接头MCX直式两孔法兰铜镀金50Ω

镀金接头MCX母直式两孔法兰铜50Ω

镀金接头MCX母直式两孔法兰铜50Ω

MCXPCB接头焊接母直式插孔铜镀金50Ω

MCXPCB接头焊接母直式插孔铜镀金50Ω

MCX射频连接器母头直式两孔法兰铜镀金50Ω

MCX射频连接器母头直式两孔法兰铜镀金50Ω

MCX射频母头焊接母直式插孔铜镀金50Ω

MCX射频母头焊接母直式插孔铜镀金50Ω

电视线连接头母头弯式插板mcx PCB板端

电视线连接头母头弯式插板mcx PCB板端

mcx母座同轴连接器直式沉板贴片式接PCB板

mcx母座同轴连接器直式沉板贴片式接PCB板

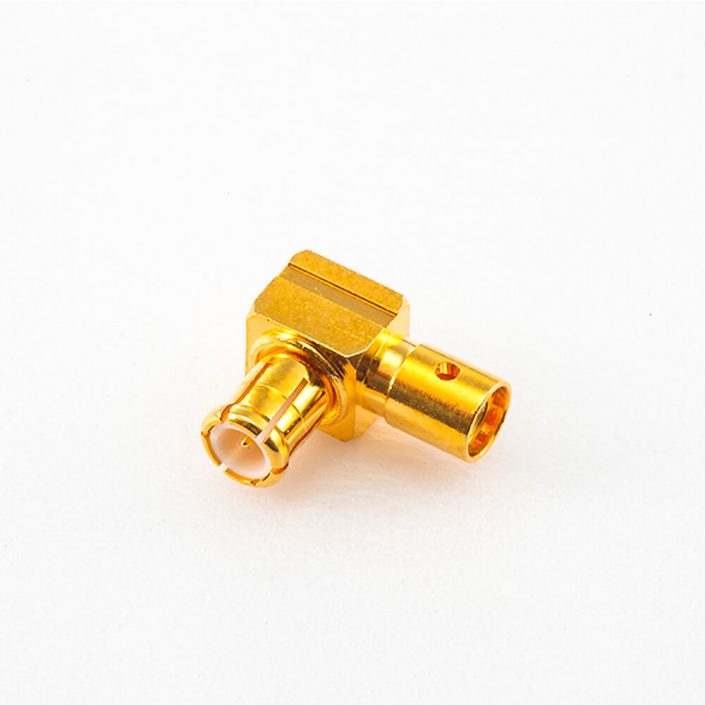

MCX母头90度射频同轴连接器接PCB板

MCX母头90度射频同轴连接器接PCB板

mcx射频连接器公头直式压接接线

mcx射频连接器公头直式压接接线

贴片mcx射频接头母头直式镀金接PCB板

贴片mcx射频接头母头直式镀金接PCB板

mcx系列射频同轴连接器母头直式镀金穿孔式接PCB板

mcx系列射频同轴连接器母头直式镀金穿孔式接PCB板

下单之前请联系我们获取MCX连接器产品免费样品

德索所有MCX接头、MCX接口可根据客户要求定制不同的尺寸和规格,常规MCX连接器提供免费样品测试。

MCX连接器产品界面

MCX连接器技术性能&规格参数

MCX接头电气性能

  • 阻抗: 50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:1.25max
  • 耐电压:1000 V rms
  • 中心接触电阻:5 mohm
  • 外接触电阻:≦ 2.5 mohm
  • 绝缘电阻:5000 ohms min

MCX接头机械性能

  • 耦合方式:推入式
  • 保持力:4 lbs min.
  • 配接耐久性:大于500次 (使用铍铜接触件时)

MCX接头环境性能

  • 温度范围:Teflon -65°C ~ +165°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
