MMCX连接器是一种比mcx更小的微型产品 ,特性抗阻502。它具有体积小、重量轻、连接器方便可靠。可广泛用于对系统体积,重量都有要求的小型移动通信、网络设备中连接射频同轴电缆或传输RF信号用。采用表面贴装(SMT)技术,适合批量生产的仪器设备装配流水线。

德索电子是专业MMCX接头、MMCX接口、MMCX连接器生产厂家,各种规格MMCX连接器,更多未列出MMCX产品,请联系我们索取更详细资料。

  • 微型MCX接口,使用性能和特征类似于MCX连接器;
  • 推入式快速插拔对接方式,非常适用于快速安装和插拔连接;
  • 具有高宽频性能和低反射,性价比高;

MMCX连接器产品展示

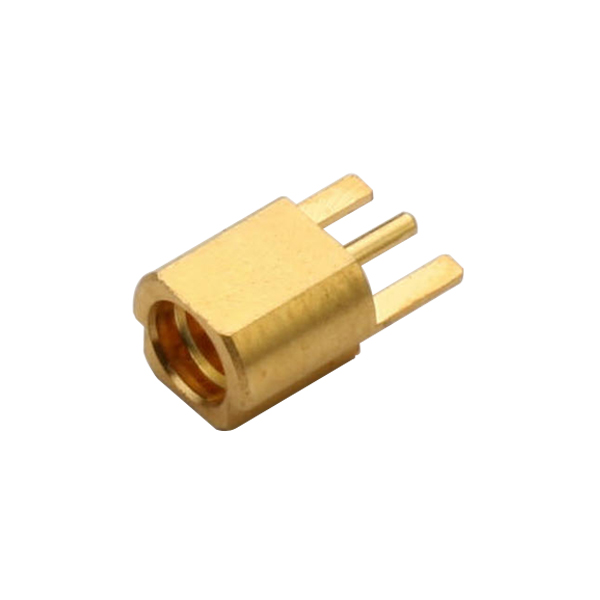

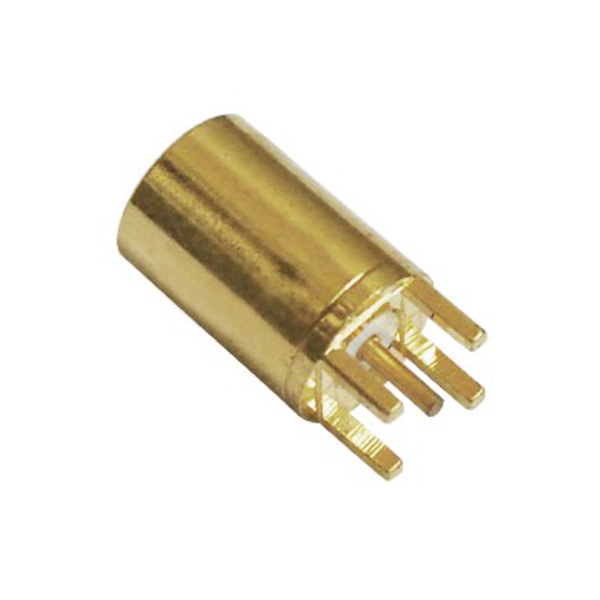

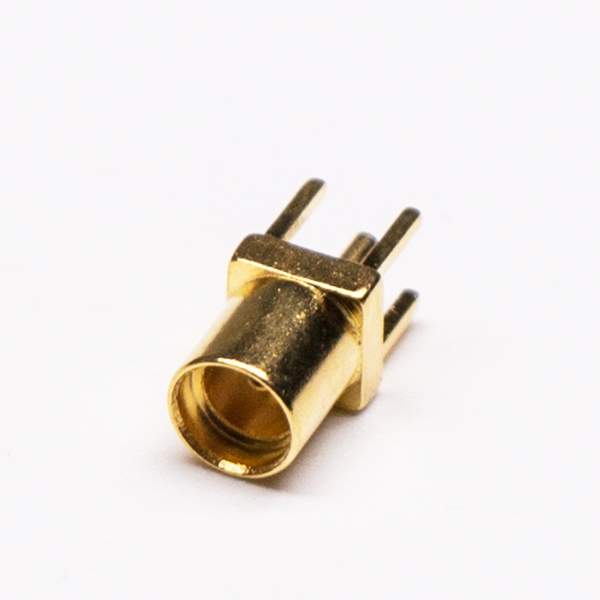

mmcx镀金直式母座插板式接PCB板

mmcx镀金直式母座插板式接PCB板

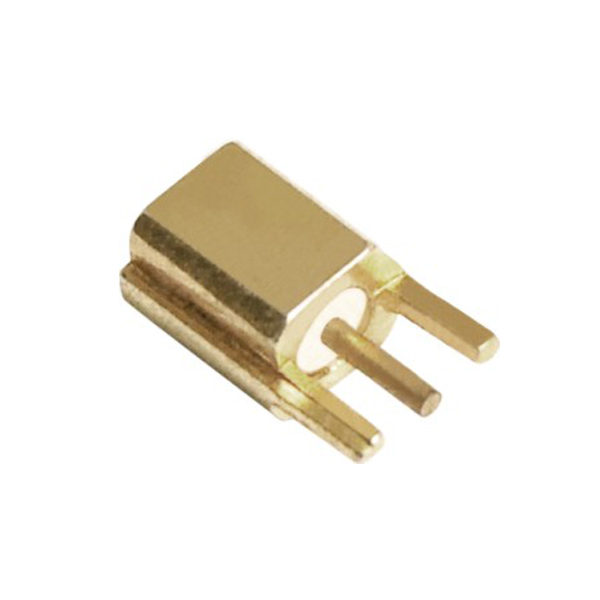

MMCX连接器母头直式插孔PCB板安装镀金

MMCX连接器母头直式插孔PCB板安装镀金

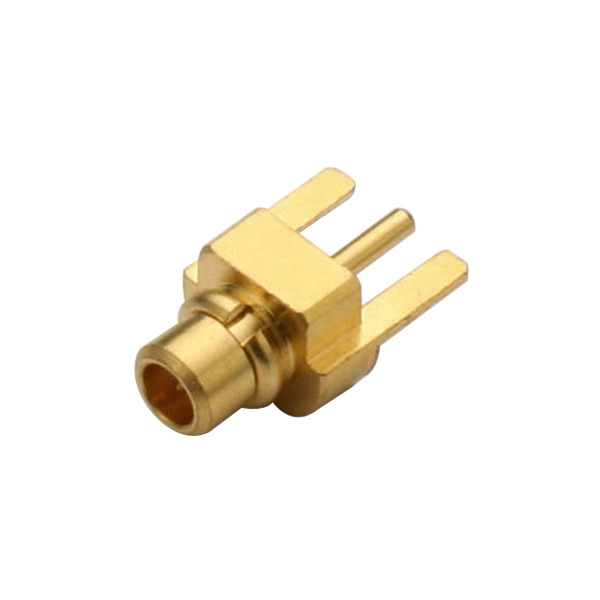

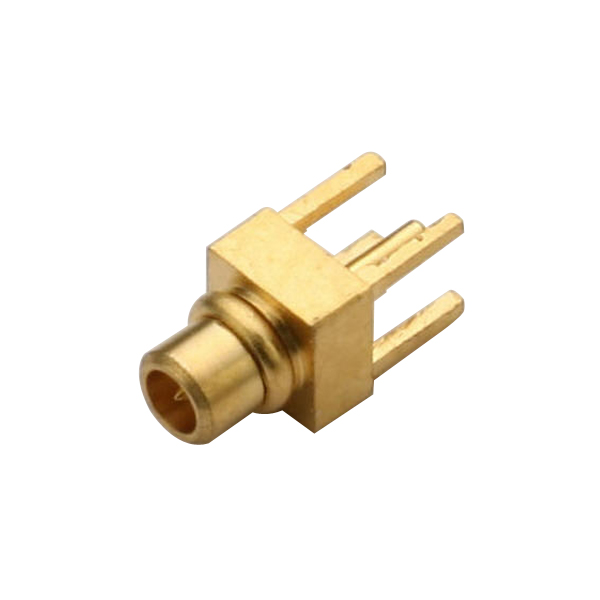

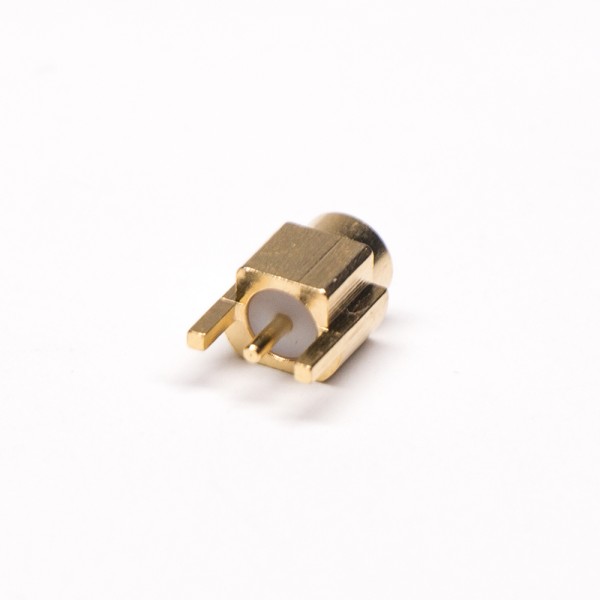

mmcx直式180度公头连接器插板式接PCB板

mmcx直式180度公头连接器插板式接PCB板

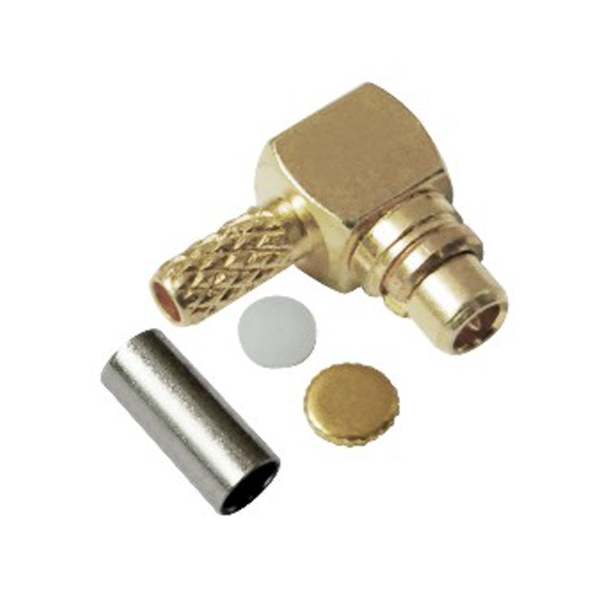

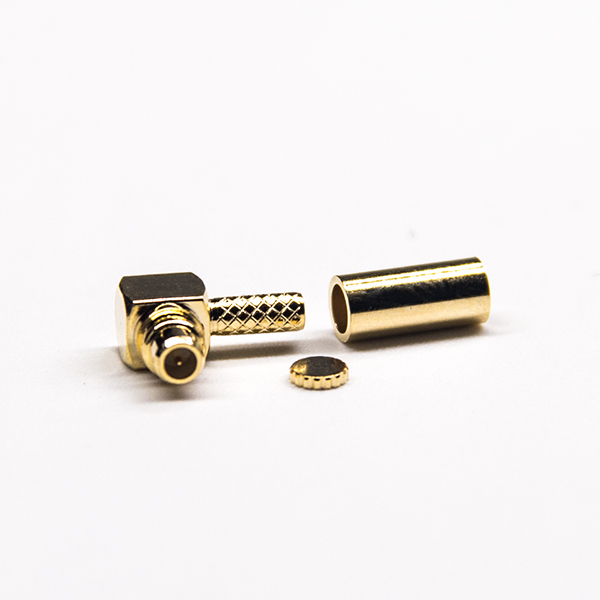

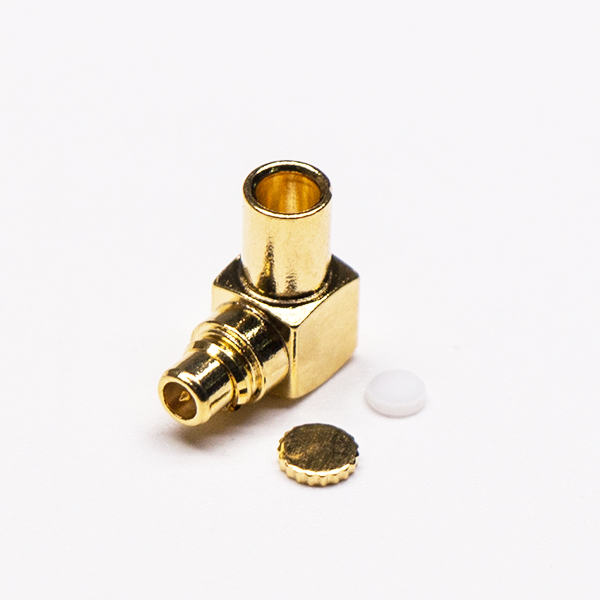

mmcx弯公头带金属帽压接式接线连接器

mmcx弯公头带金属帽压接式接线连接器

pcb射频连接器板端mmcx同轴弯式镀金母头

pcb射频连接器板端mmcx同轴弯式镀金母头

MCX90度母座沉板式镀金同轴连接器

MCX90度母座沉板式镀金同轴连接器

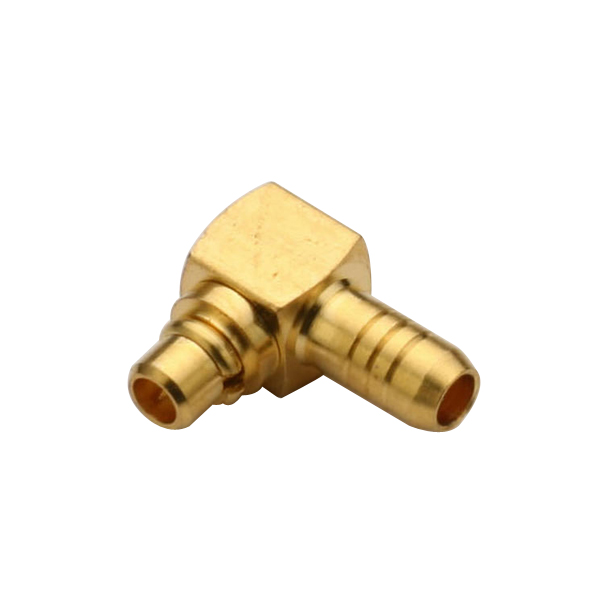

MMCX接头弯式公头镀金压接式接同轴线缆

MMCX接头弯式公头镀金压接式接同轴线缆

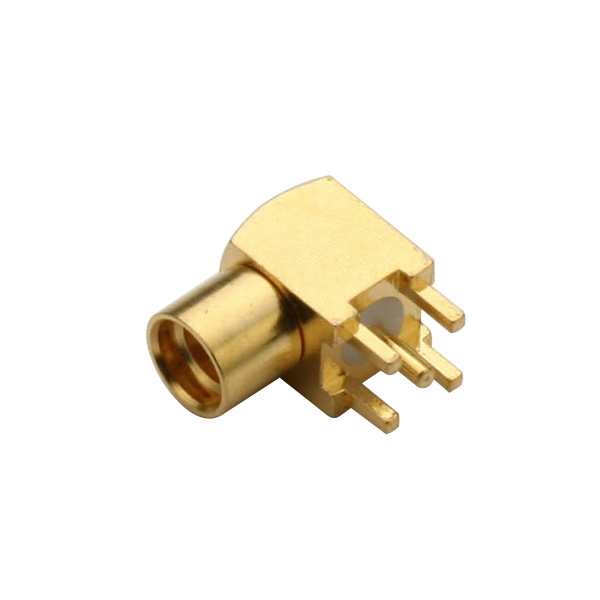

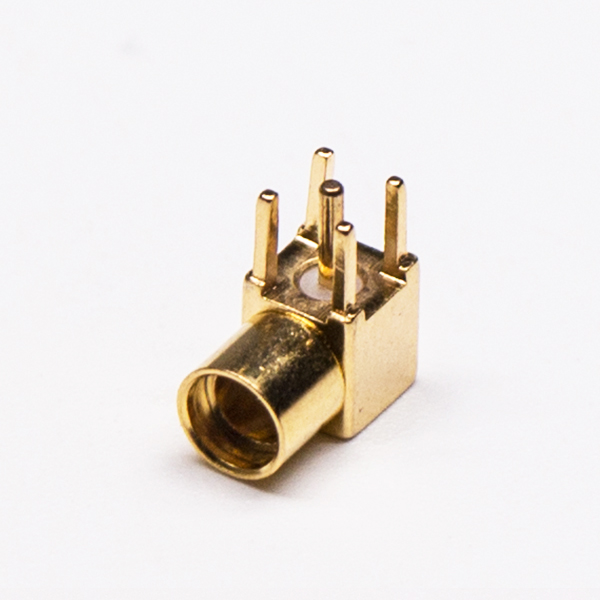

MMCX接口母头弯式90度插孔接PCB板

MMCX接口母头弯式90度插孔接PCB板

MMCX公接头直式镀金接线压接同轴线缆

MMCX公接头直式镀金接线压接同轴线缆

MMCX插座接PCB板镀金沉板直式公头

MMCX插座接PCB板镀金沉板直式公头

MMCX接口直式母头镀金穿孔接PCB板

MMCX接口直式母头镀金穿孔接PCB板

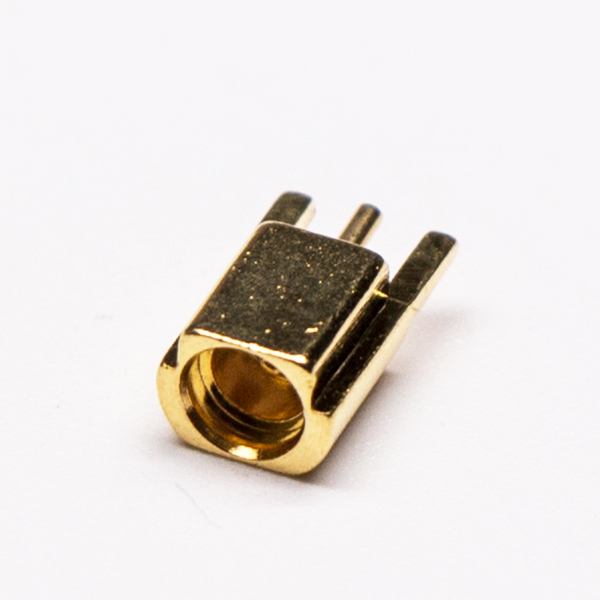

MMCX沉板式母座直式接PCB板镀金

MMCX沉板式母座直式接PCB板镀金

MMCX插座母头直式沉板射频连接器镀金接PCB板

MMCX插座母头直式沉板射频连接器镀金接PCB板

MMCX同轴连接器直式公头压接式接同轴线缆

MMCX同轴连接器直式公头压接式接同轴线缆

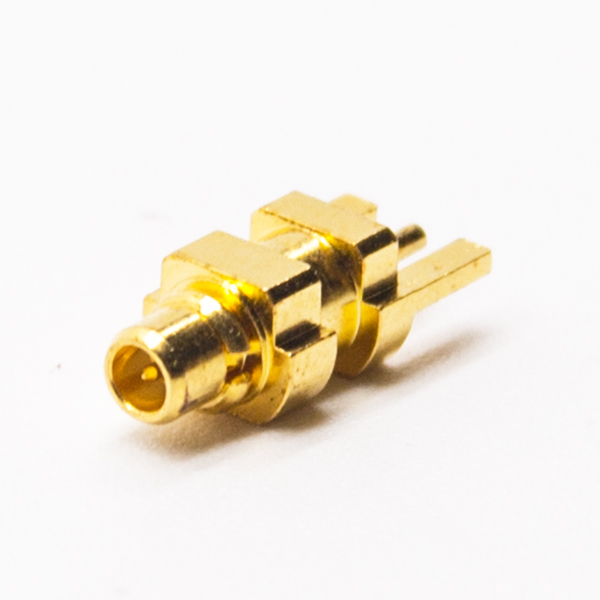

专业射频同轴连接器mmcx公头沉板PCB板

专业射频同轴连接器mmcx公头沉板PCB板

MMCX焊接公头直式接同轴线缆镀金

MMCX焊接公头直式接同轴线缆镀金

射频接头母头mmcx连接器母头直插式PCB板

射频接头母头mmcx连接器母头直插式PCB板

MMCX弯公头镀金压接式射频同轴线缆

MMCX弯公头镀金压接式射频同轴线缆

有线电视头母头MMCX连接器直式母头 沉板

有线电视头母头MMCX连接器直式母头 沉板

MMCX90度公座弯式接同轴线镀金压接式

MMCX90度公座弯式接同轴线镀金压接式

板端连接器mmcx 弯插式PCB公头

板端连接器mmcx 弯插式PCB公头

mmcx公头直式连接器贴板式接PCB板镀金

mmcx公头直式连接器贴板式接PCB板镀金

pcb 插头母头 MMCX弯插式板端射频同轴连接器

pcb 插头母头 MMCX弯插式板端射频同轴连接器

连接器 pcb板端 mmcx连接器弯插式母头

连接器 pcb板端 mmcx连接器弯插式母头

同轴线 焊接 mmcx射频连接器直式母头连接线UT047

同轴线 焊接 mmcx射频连接器直式母头连接线UT047

同轴线缆接头母头直式焊接式MMCX连接器 接线UT085

同轴线缆接头母头直式焊接式MMCX连接器 接线UT085

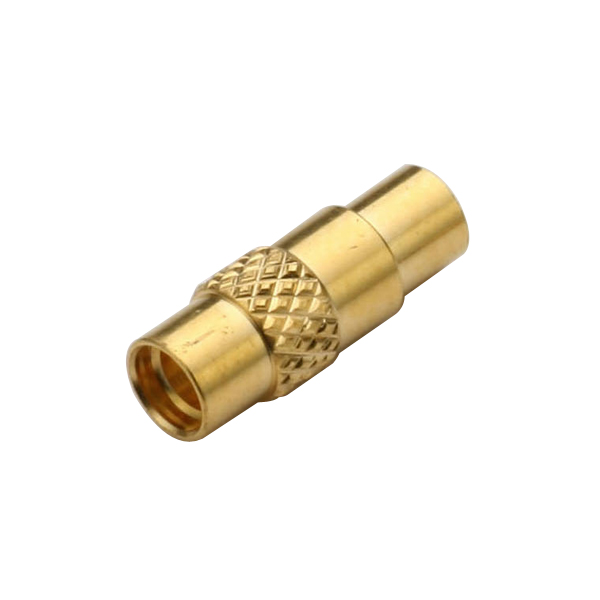

同轴线缆接头母头直式压接式MMCX连接器 接线RG178

同轴线缆接头母头直式压接式MMCX连接器 接线RG178

电视射频接口 母头mmcx直式压接同轴线缆RG316

电视射频接口 母头mmcx直式压接同轴线缆RG316

同轴线缆UT047 mmcx射频连接器 弯式焊接公头

同轴线缆UT047 mmcx射频连接器 弯式焊接公头

有线电视同轴线缆UT085 mmcx连接器弯式焊接公头

有线电视同轴线缆UT085 mmcx连接器弯式焊接公头

射频pcb连接器直插式镀金mmcx母头

射频pcb连接器直插式镀金mmcx母头

同轴公头线缆RG178B/U mmcx连接器弯式压接公头

同轴公头线缆RG178B/U mmcx连接器弯式压接公头

mmcx连接器公头弯式压接射频同轴线缆

mmcx连接器公头弯式压接射频同轴线缆

连接线RG316 mmcx弯式压接公头射频同轴连接器

连接线RG316 mmcx弯式压接公头射频同轴连接器

MMCX同轴连接器直式沉板公头

MMCX同轴连接器直式沉板公头

同轴连接器mmcx反极插头弯式压接线缆RG316

同轴连接器mmcx反极插头弯式压接线缆RG316

mmcx 连接器镀金母头直插PCB板端

mmcx 连接器镀金母头直插PCB板端

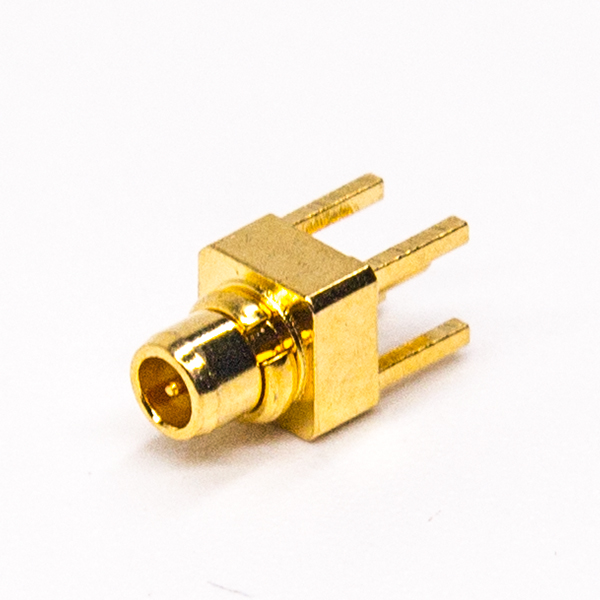

优质射频同轴连接器mmcx公头 直插式PCB板端

优质射频同轴连接器mmcx公头 直插式PCB板端

数字电视接头mmcx直式沉板射频同轴连接器母头PCB板

数字电视接头mmcx直式沉板射频同轴连接器母头PCB板

rf射频同轴连接器mmcx直式压接公头线缆

rf射频同轴连接器mmcx直式压接公头线缆

射频线视频线UT047 mmcx直式焊接连接器公头

射频线视频线UT047 mmcx直式焊接连接器公头

连接器焊接直式公头mmcx同轴线缆UT086

连接器焊接直式公头mmcx同轴线缆UT086

rf同轴连接器MMCX直式压接连接线RG178

rf同轴连接器MMCX直式压接连接线RG178

rf连接头公头mmcx直式压接式同轴线缆RG316

rf连接头公头mmcx直式压接式同轴线缆RG316

下单之前请联系我们获取MMCX连接器产品免费样品

德索所有MMCX接头、MMCX接口可根据客户要求定制不同的尺寸和规格,常规MMCX连接器提供免费样品测试。

MMCX连接器产品界面

MMCX连接器技术性能&规格参数

MMCX接头电气性能

  • 阻抗: 50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:500 V rms
  • 工作电压:170 V rms
  • 中心接触电阻:≦ 5.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 5.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 1000mΩ

MMCX接头机械性能

  • 耦合方式:推入式
  • 保持力:2.3 lbs min.
  • 配接耐久性:大于500次 (使用铍铜接触件时)

MMCX接头环境性能

  • 温度范围:Teflon -65°C ~ +155°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
