N型连接器是一种螺纹连接的中小功率连接器,特性抗阻分别为50Ω和75Ω两种。他们具有可靠性高、抗振性强、机械和电气性能优良等特点。广泛用于振动和环境恶劣条件下的无线电仪器、通讯设备、微波测试及地面发射系统连接RF同轴电缆。使用高精度的半刚、半柔电缆,频率可达11GHz,并获得较小的电压驻波比。

德索电子是专业n型接头、n型接口、N型连接器生产厂家,各种规格N型连接器,更多未列出N型产品,请联系我们索取更详细资料。

  • N型接头具有直流至 11GHz 频率和 50 欧姆阻抗的高性能;
  • N型接头螺纹耦合机构确保振动应用的耐用性和稳定性;
  • N型接头用于军事、工业或消费电子领域等的中型;

N型连接器产品展示

N型插座50Ω直板安装连接器焊接端子11GHz

N型插座50Ω直板安装连接器焊接端子11GHz

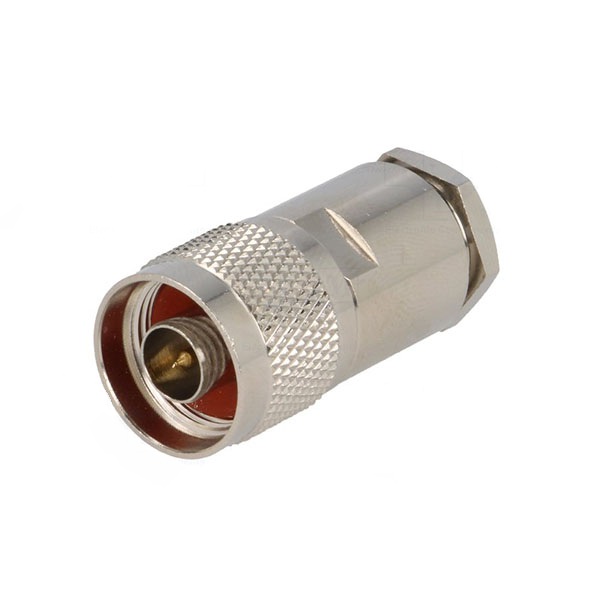

N型插头50Ω直式电缆安装连接器压接端接11GHz接线1.5/3.8

N型插头50Ω直式电缆安装连接器压接端接11GHz接线1.5/3.8

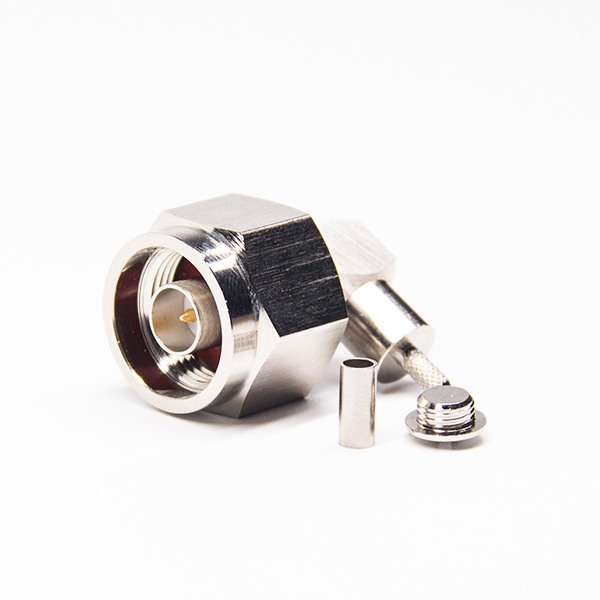

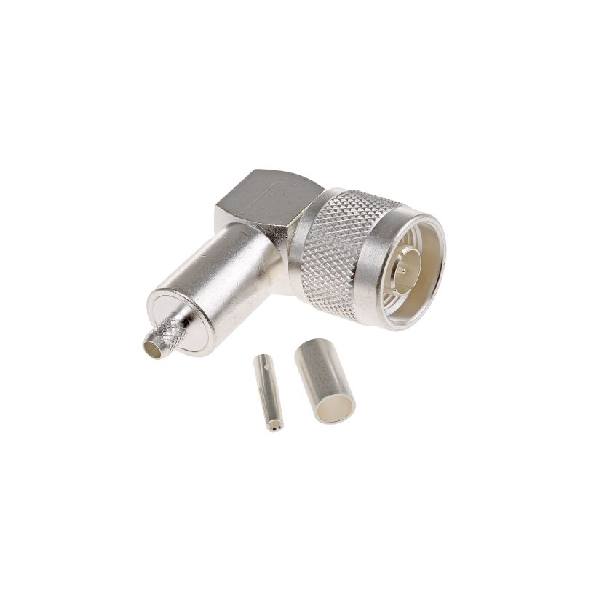

N型连接器插头50Ω直角电缆安装压接焊接端子11GHz接线柔性线

N型连接器插头50Ω直角电缆安装压接焊接端子11GHz接线柔性线

N型连接器压接50Ω直面板安装插座端接11GHz接线RG58

N型连接器压接50Ω直面板安装插座端接11GHz接线RG58

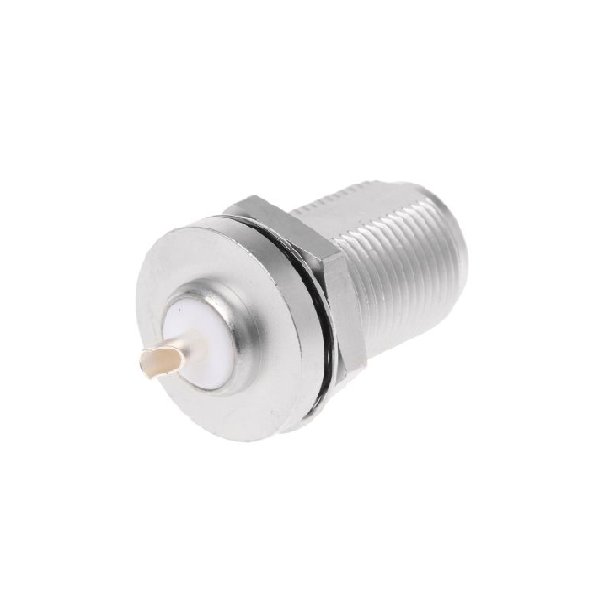

N型母头连接器直式穿墙面板安装焊接镀镍

N型母头连接器直式穿墙面板安装焊接镀镍

N型弯头连接器母头螺纹防水压接式同轴线缆

N型弯头连接器母头螺纹防水压接式同轴线缆

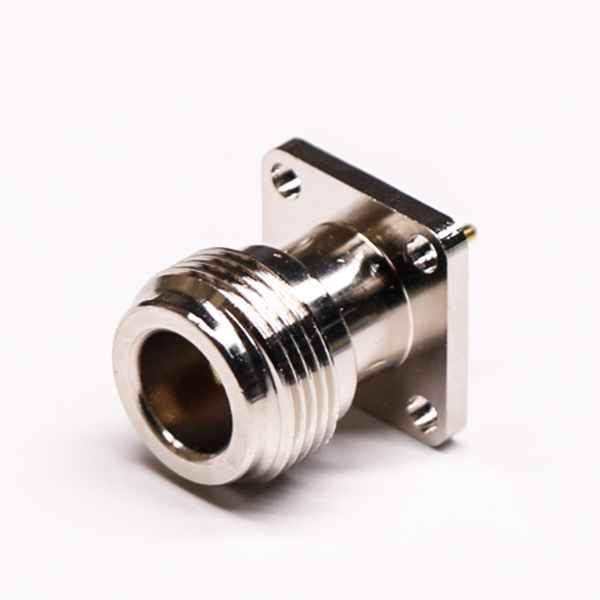

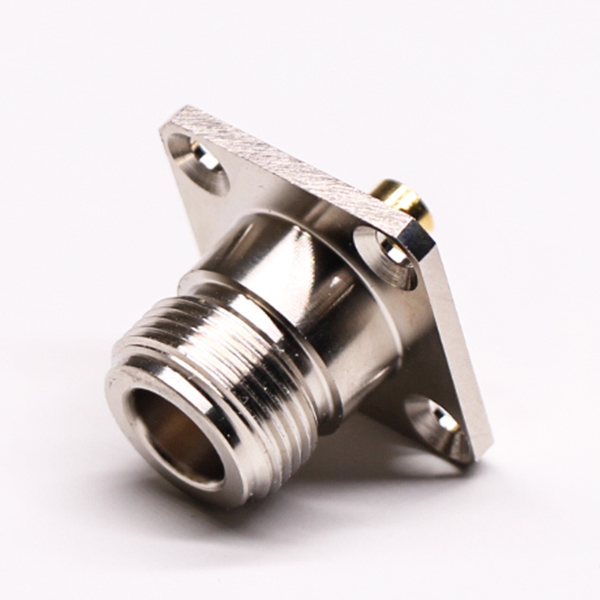

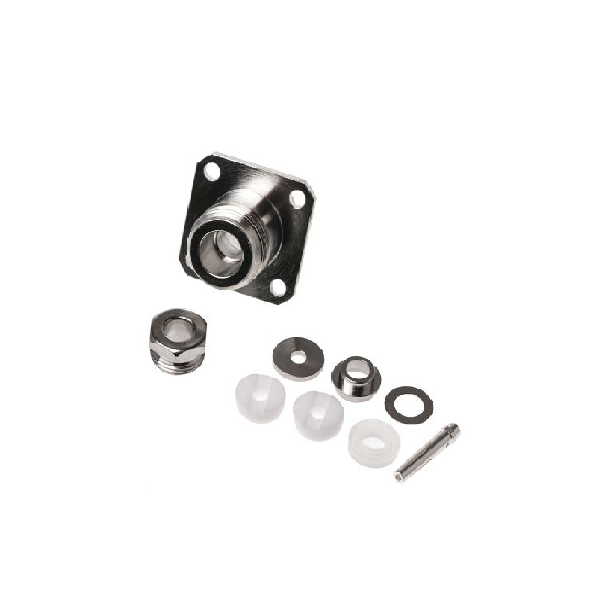

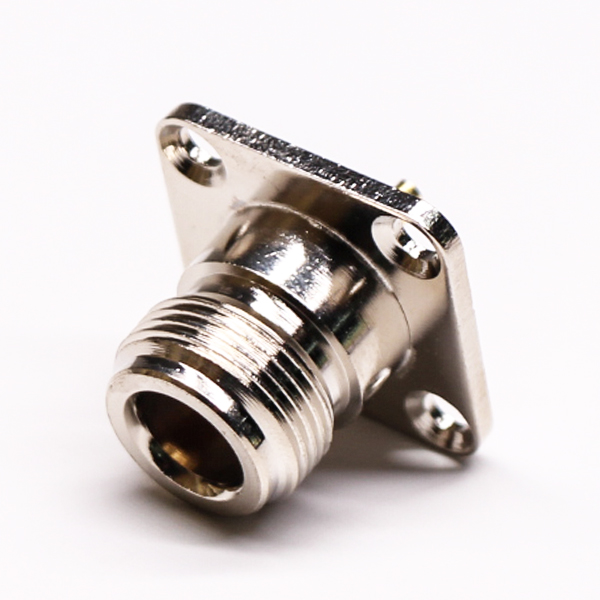

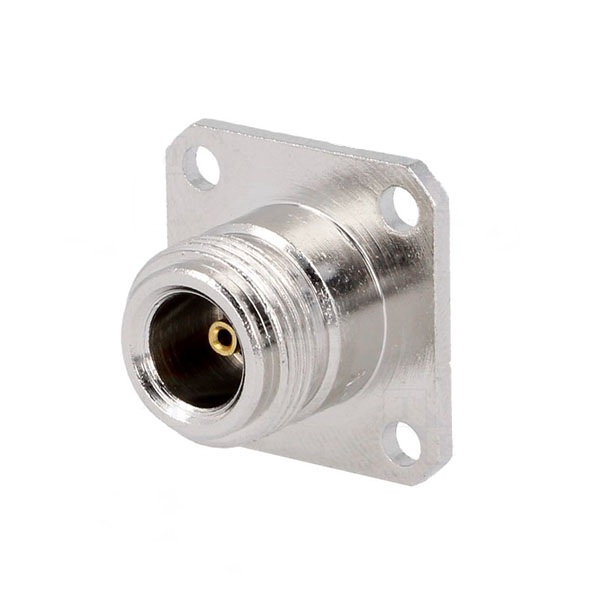

N母头四方法兰安装连接器镀镍50欧姆

N母头四方法兰安装连接器镀镍50欧姆

防水n头180度母头50欧姆前锁穿墙接RG174线压接式镀镍

防水n头180度母头50欧姆前锁穿墙接RG174线压接式镀镍

N头负载公头直式连接器螺纹连接

N头负载公头直式连接器螺纹连接

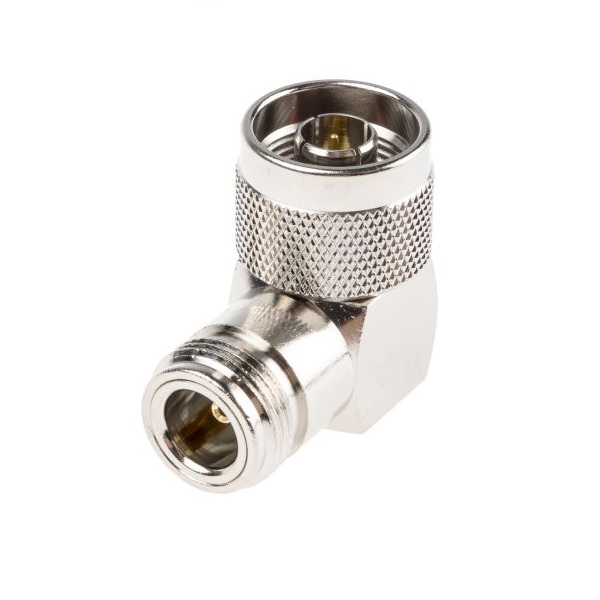

N公转N母转接头弯式50欧姆

N公转N母转接头弯式50欧姆

射频线n头公头焊接接线安装定制

射频线n头公头焊接接线安装定制

N母转母转接头50欧姆

N母转母转接头50欧姆

N型公头直式标准50Ω接线组装定制连接器

N型公头直式标准50Ω接线组装定制连接器

N型50Ω直角电缆安装连接器插头压接端子11GHz

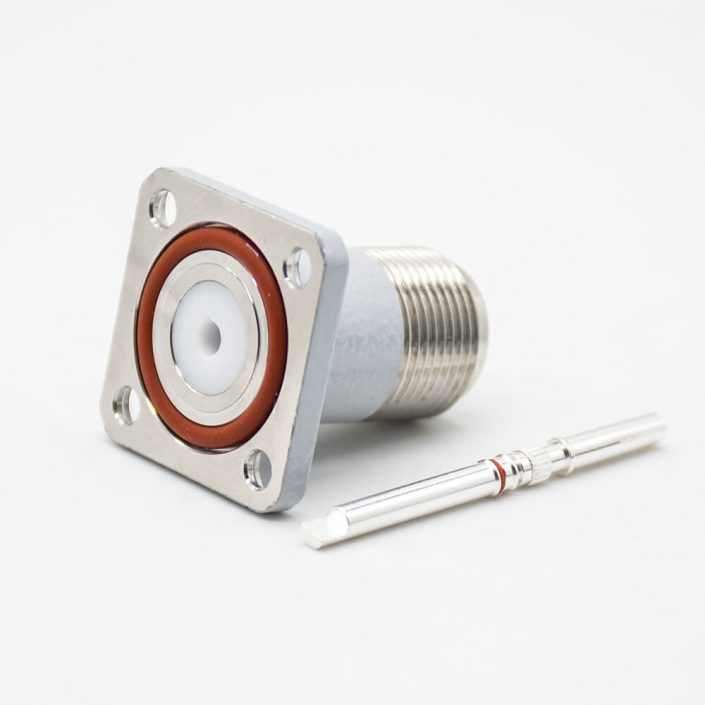

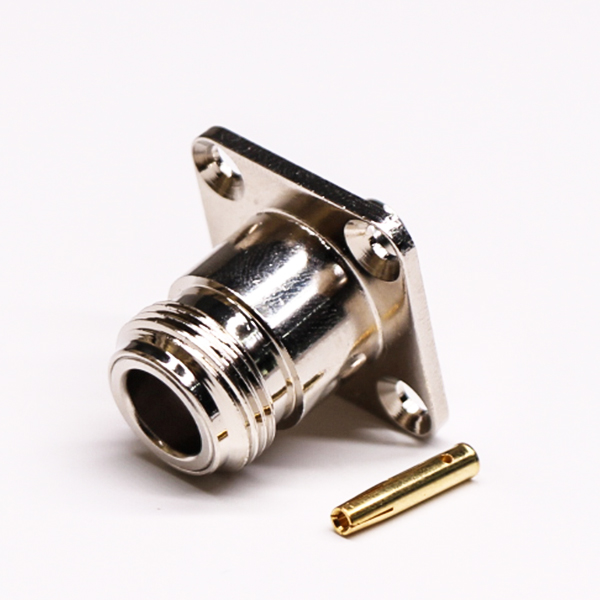

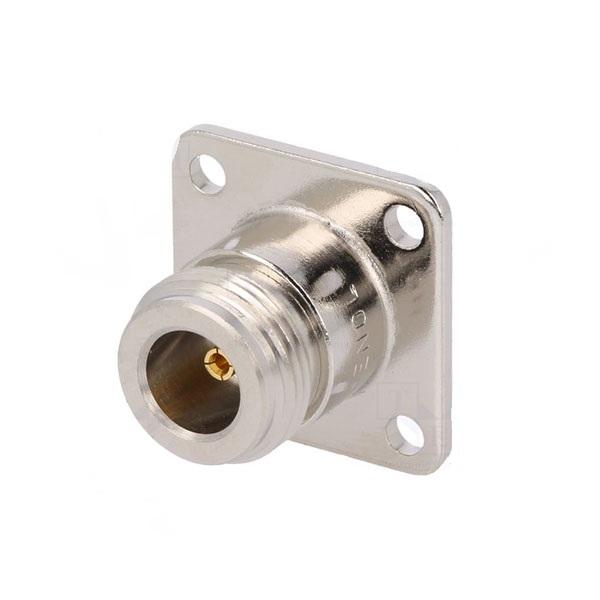

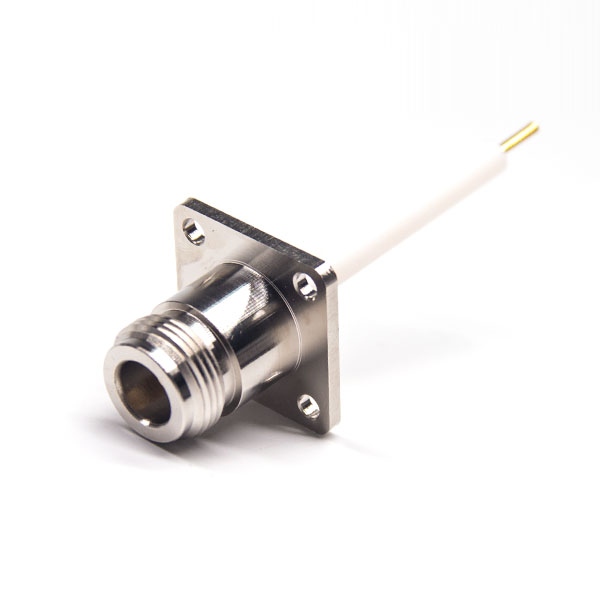

N母头直式面板安装空心针四孔法兰同轴射频连接器

N母头直式面板安装空心针四孔法兰同轴射频连接器

N型连接器50Ω直角电缆安装插头焊接端子11GHz接线RG214/U

N型连接器50Ω直角电缆安装插头焊接端子11GHz接线RG214/U

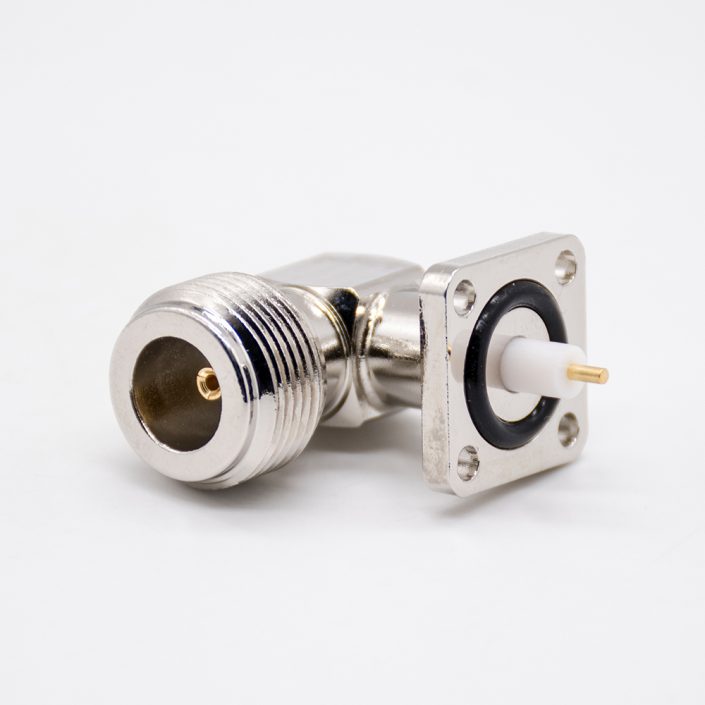

N型母头连接器弯式PCB板安装四孔法兰镀镍插板

N型母头连接器弯式PCB板安装四孔法兰镀镍插板

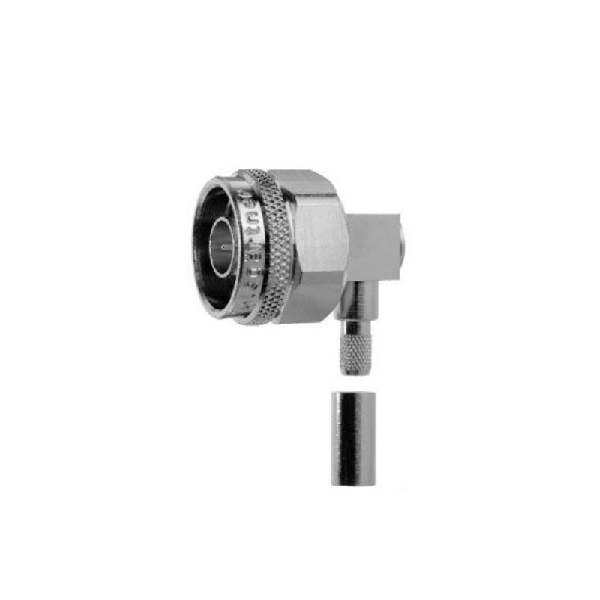

N型连接器插头50Ω直角电缆安装压接端子11GHz

N型连接器插头50Ω直角电缆安装压接端子11GHz

N型连接器插座50Ω直板安装焊接端子11GHz

N型连接器插座50Ω直板安装焊接端子11GHz

N型直式板装50Ω连接器插座端子11GHz

N型直式板装50Ω连接器插座端子11GHz

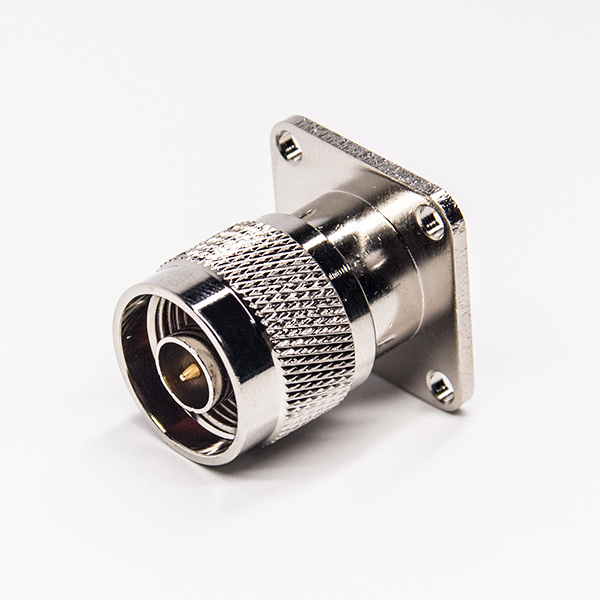

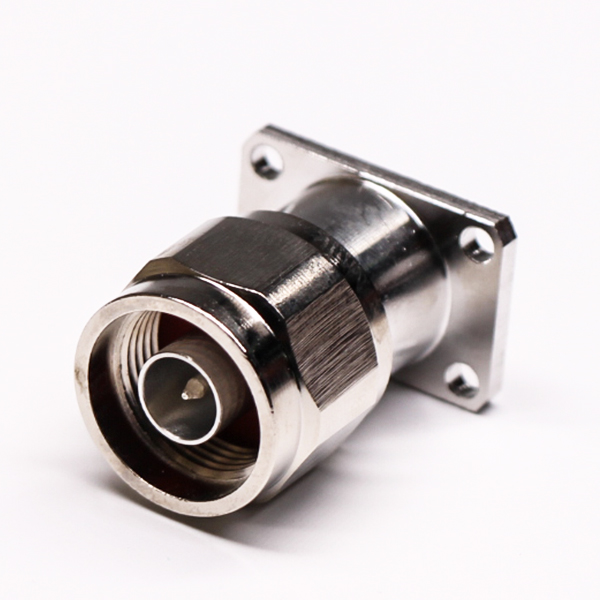

N型法兰接头直式180度公头4孔法兰焊接式接同轴线缆

N型法兰接头直式180度公头4孔法兰焊接式接同轴线缆

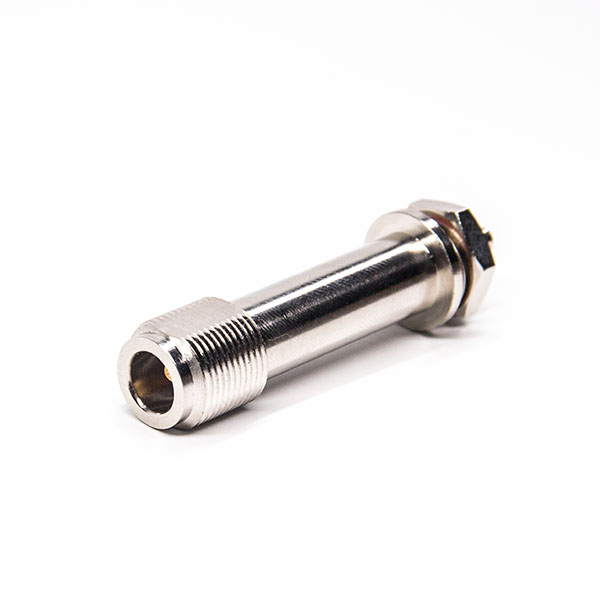

n型母头连接器直式加长型焊接式接线带防水圈

n型母头连接器直式加长型焊接式接线带防水圈

六角N头弯式90度公头连接器压接式接同轴线缆

六角N头弯式90度公头连接器压接式接同轴线缆

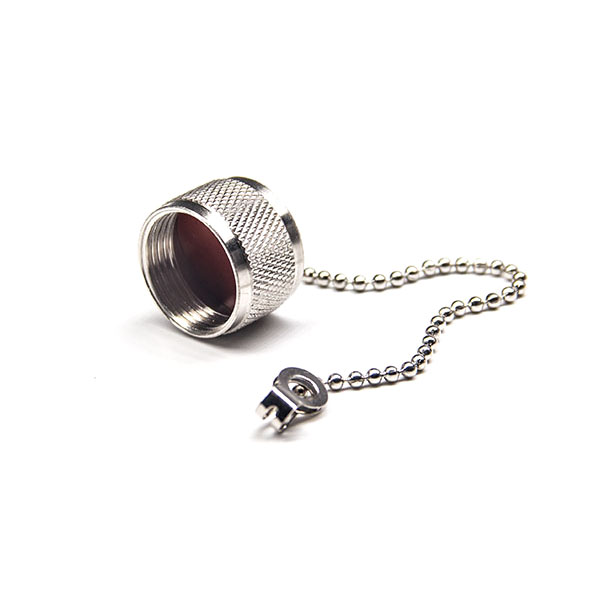

N头防尘盖公头连接器

N头防尘盖公头连接器

N型公头直式锁接接线连接器

N型公头直式锁接接线连接器

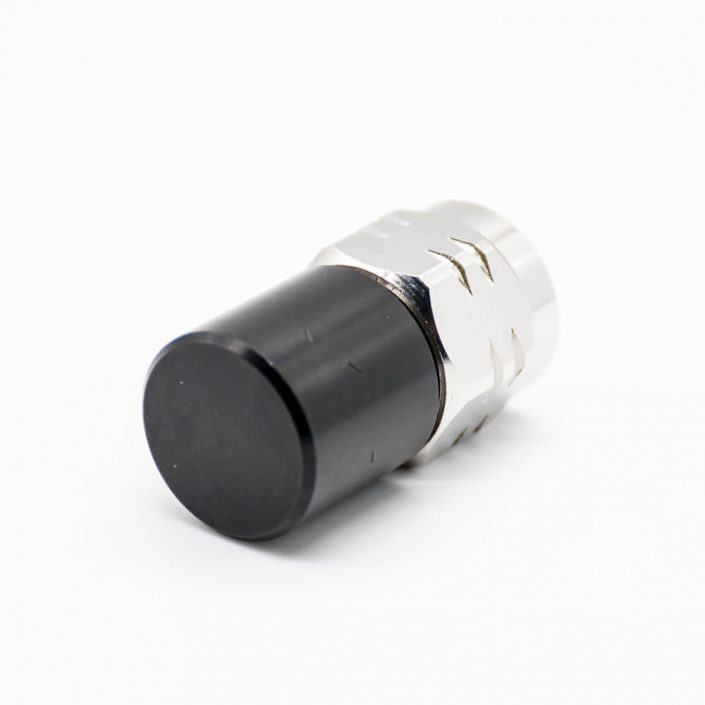

同轴终端负载连接器N型直式公头

同轴终端负载连接器N型直式公头

N型母头直式焊接镀金插座连接器

N型母头直式焊接镀金插座连接器

优质射频同轴连接器N型直式公头螺母锁紧

优质射频同轴连接器N型直式公头螺母锁紧

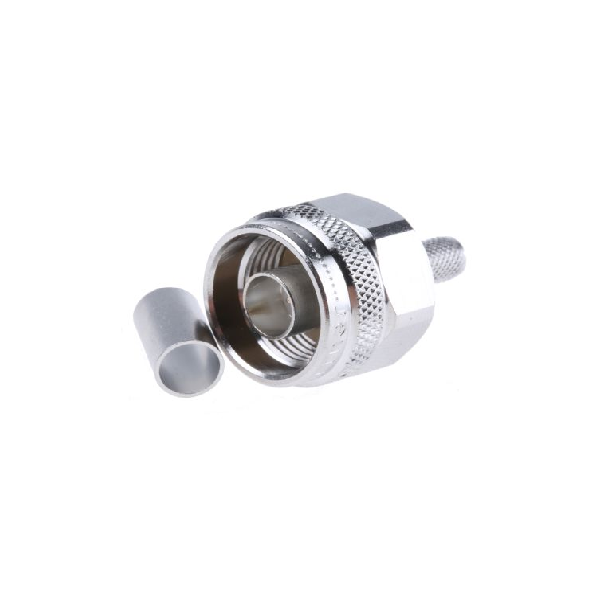

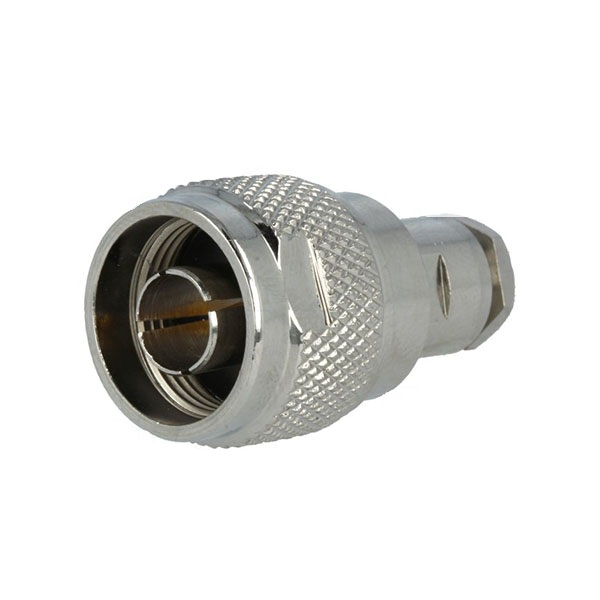

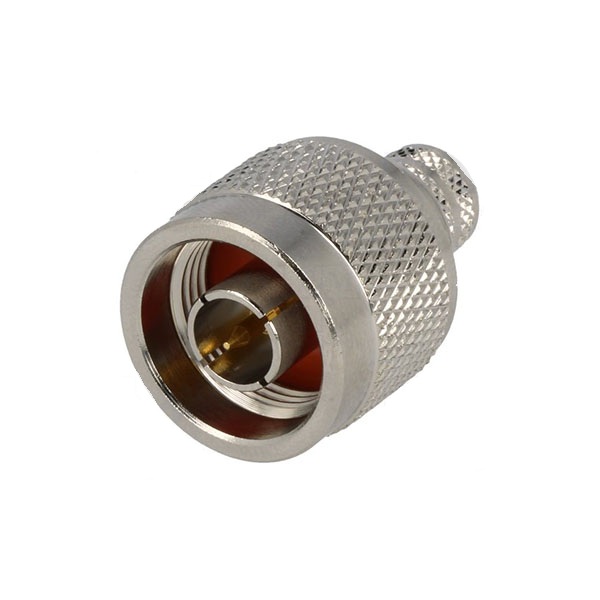

N公头直式50Ω压接连接器

N公头直式50Ω压接连接器,用于连接电缆

射频同轴连接器系列直式公头公针焊接式接线

射频同轴连接器系列直式公头公针焊接式接线

N型母头直式焊接面板安装连接器

N型母头直式焊接面板安装连接器

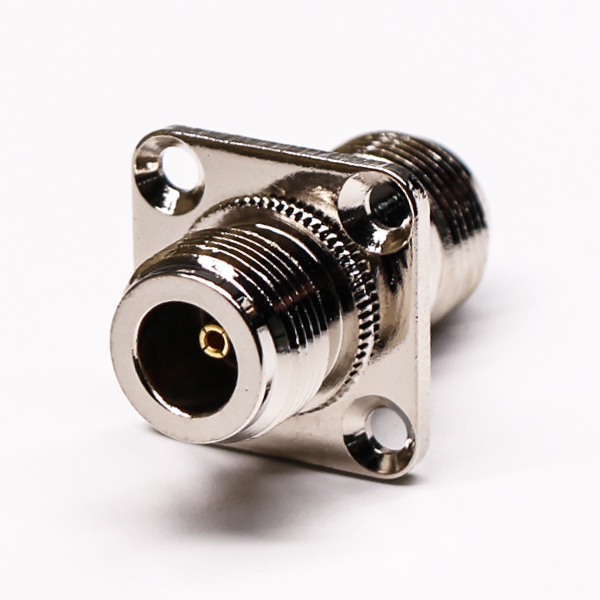

法兰式连接器直式母头转接头四孔法兰

法兰式连接器直式母头转接头四孔法兰

N型公头直式50Ω焊接接线连接器

N型公头直式50Ω焊接接线连接器

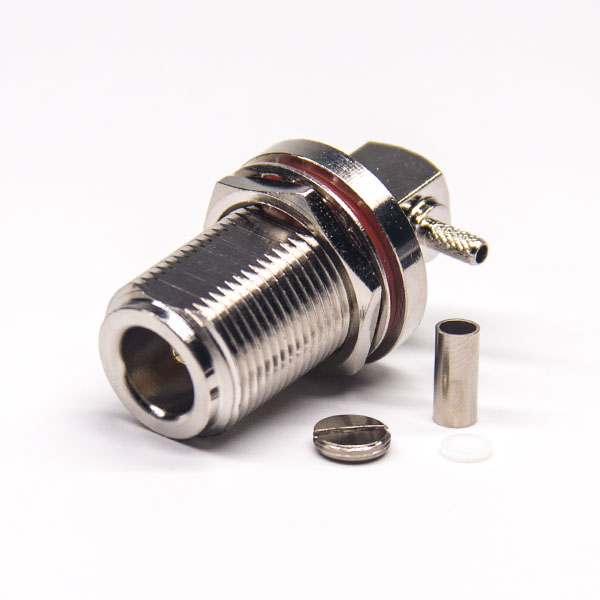

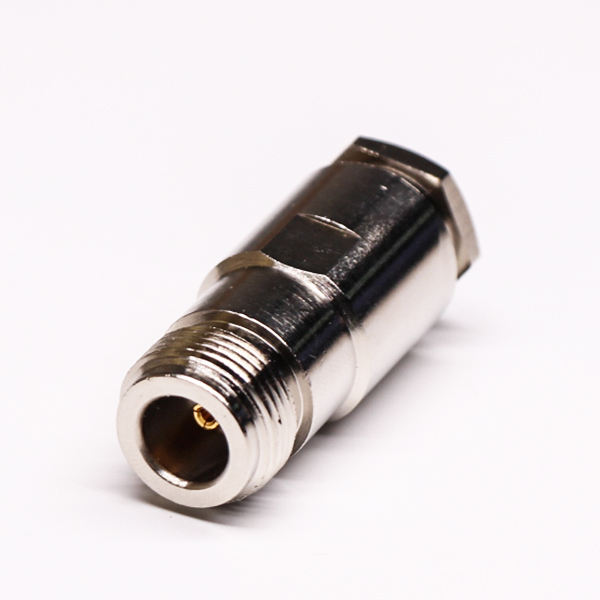

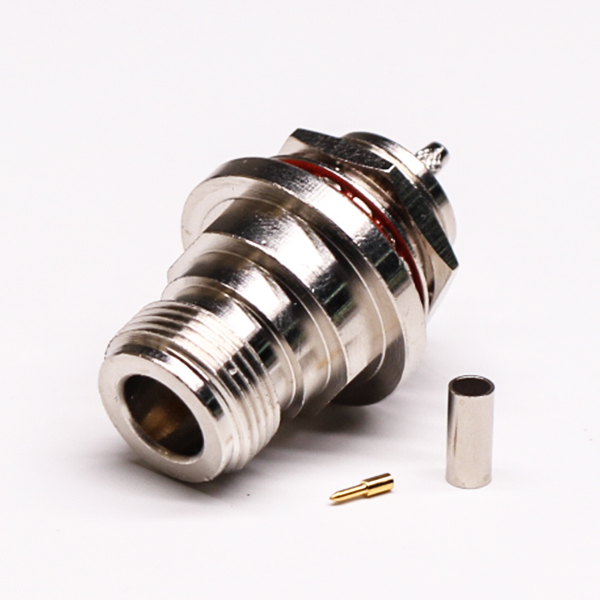

防水接头连接器N型直式母头穿墙防水压接

防水接头连接器N型直式母头穿墙防水压接

专业射频同轴连接器直式母头母针螺母锁紧

专业射频同轴连接器直式母头母针螺母锁紧

带法兰连接器母端直式四孔法兰焊接式

带法兰连接器母端直式四孔法兰焊接式

N型连接器焊接接同轴线缆直式母头四孔法兰

N型连接器焊接接同轴线缆直式母头四孔法兰

n型射频同轴法兰连接器公头带防水圈

n型射频同轴法兰连接器公头带防水圈

n型法兰连接器4孔直式插头母头插PCB板

n型法兰连接器4孔直式插头母头插PCB板

法兰n型射频接头rf系列直式母头焊接式接线

法兰n型射频接头rf系列直式母头焊接式接线

n型同轴连接器直式180度穿墙公头公针压接式接线

n型同轴连接器直式180度穿墙公头公针压接式接线

射频N头焊接直式公头连接器接同轴线缆

射频N头焊接直式公头连接器接同轴线缆

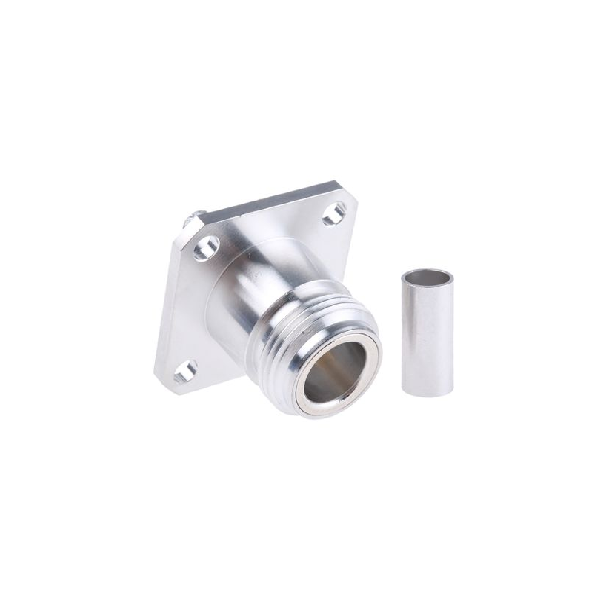

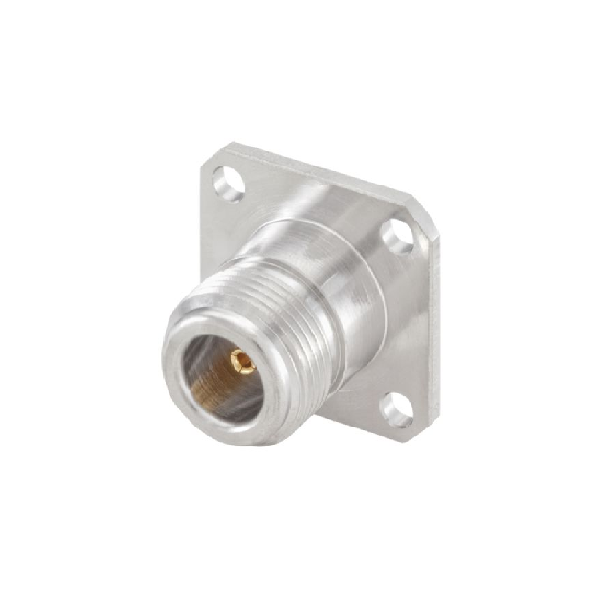

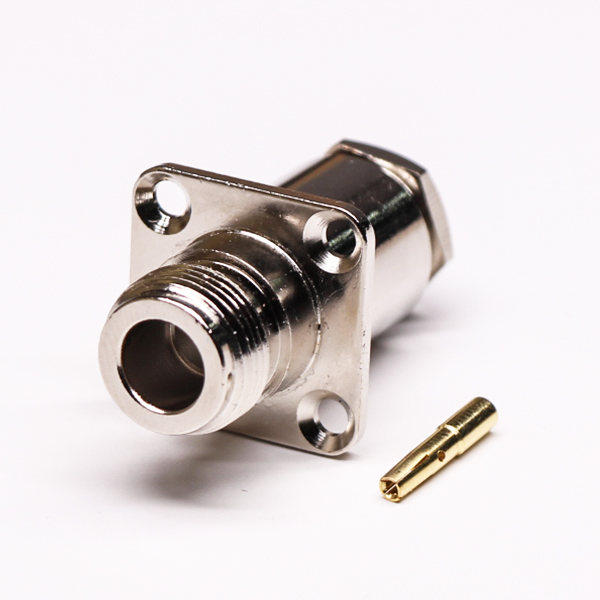

法兰n型射频接头母头直式4孔法兰面板安装

法兰n型射频接头母头直式4孔法兰面板安装

N型直公180度螺母锁紧式射频同轴连接器

N型直公180度螺母锁紧式射频同轴连接器

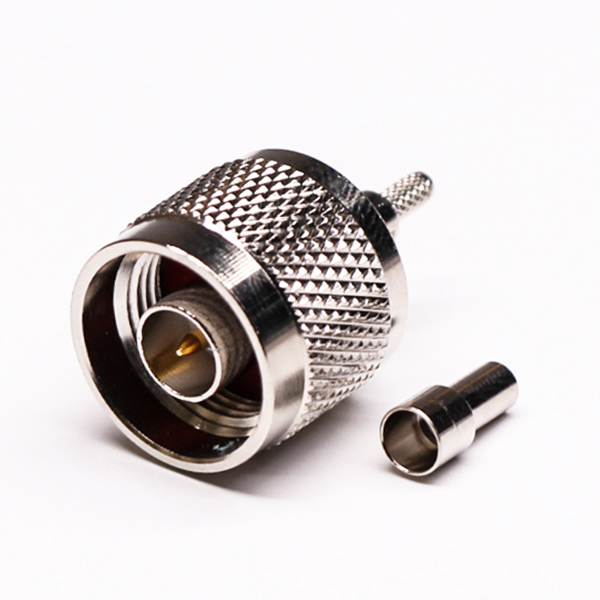

n型公头接头直式压接式连接器接同轴线缆

n型公头接头直式压接式连接器接同轴线缆

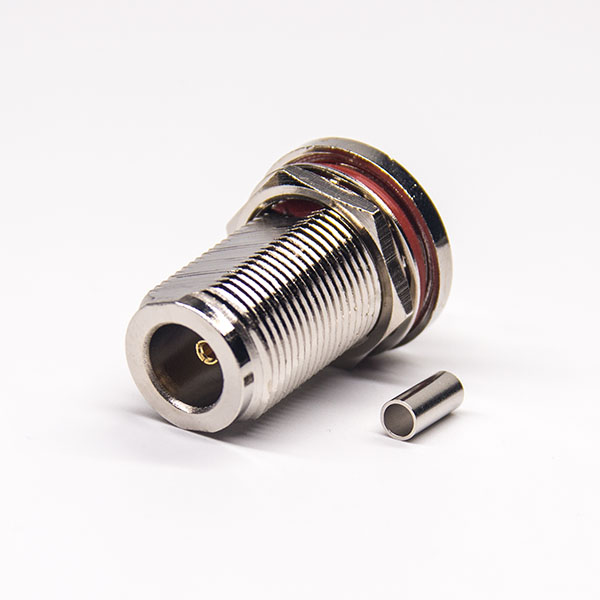

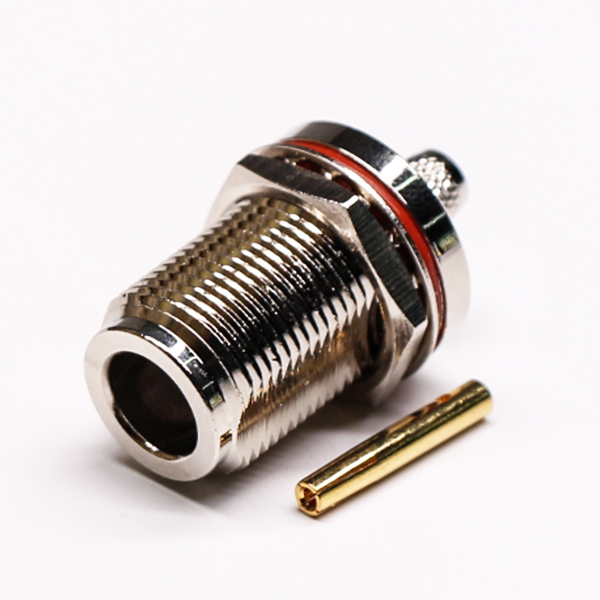

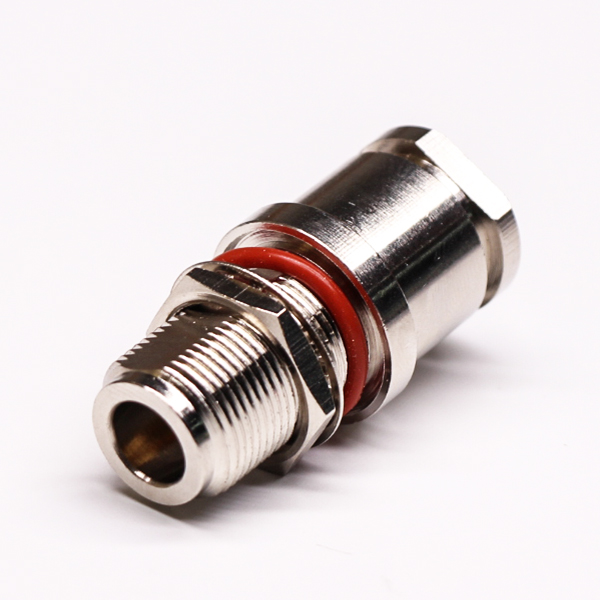

N型直母头穿墙压接式接线连接器带防水圈

N型直母头穿墙压接式接线连接器带防水圈

连接器座防水直式母头螺母锁紧接线

连接器座防水直式母头螺母锁紧接线

防水N型接头直式180度公头防水型穿墙式压接接线连接器

防水N型接头直式180度公头防水型穿墙式压接接线连接器

下单之前请联系我们获取N型连接器产品免费样品

德索所有N型接头、N型接口可根据客户要求定制不同的尺寸和规格,常规N型连接器提供免费样品测试。

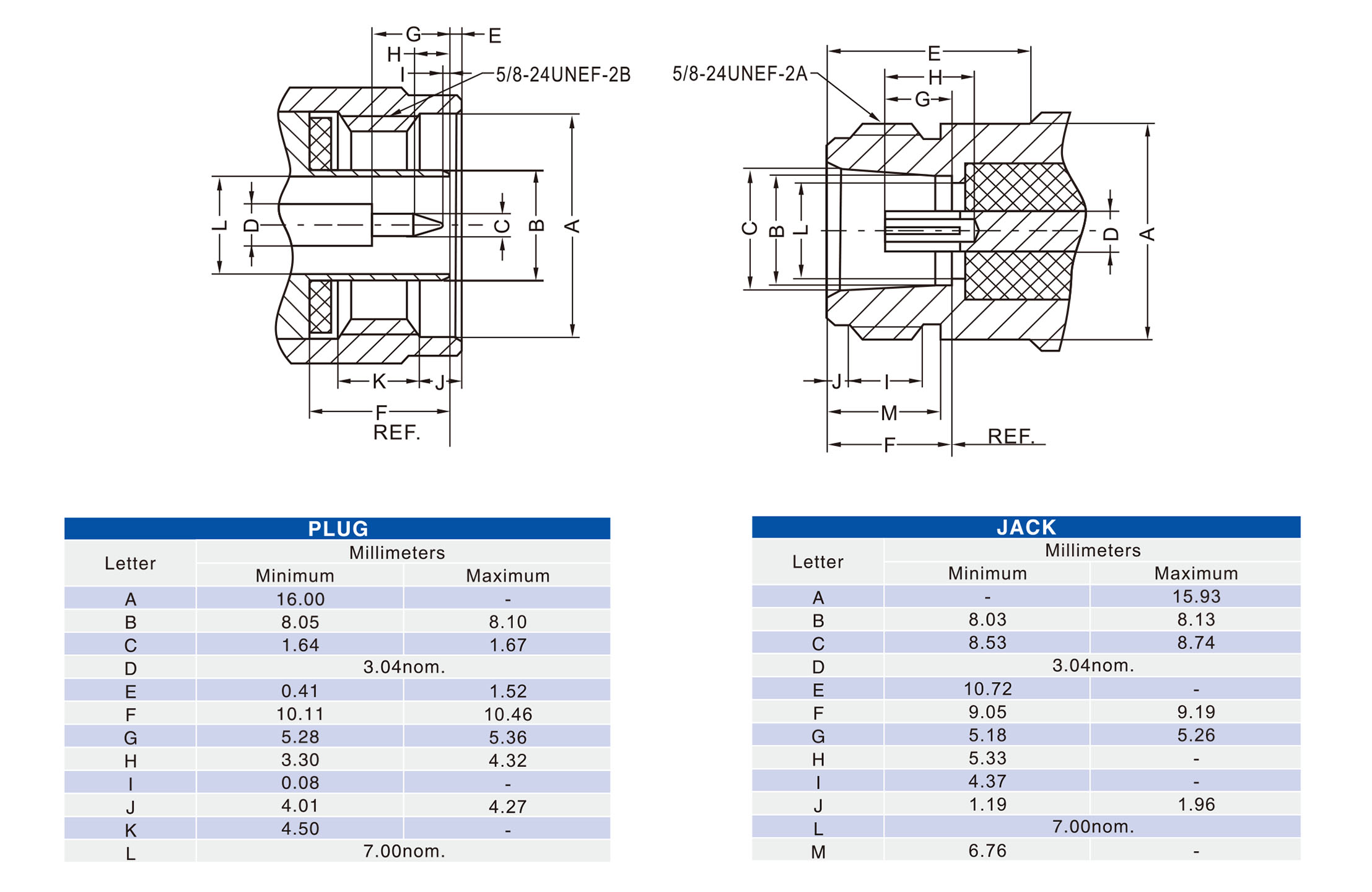

N型连接器产品界面

N型连接器技术性能&规格参数

N型接头电气性能

  • 阻抗: 50 ohm
  • 频率范围:0~11 GHz
  • VSWR: 直型 * 1.3max / R/A 类型 * 1.5max
  • 电介质承受电压:2500 V rms
  • 工作电压:1000 V rms
  • 中心接触电阻:≦ 1.0.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 5*10³ mΩ (Megohms min.)

N型接头机械性能

  • 耦合方式:5/8-24 螺纹
  • 保持力:6 lbs min.
  • 连接螺母扭矩: 30 in-lbs. min.
  • 配接耐久性:大于500次 (使用铍铜接触件时)

N型接头环境性能

  • 温度范围:-55°C ~ +155°C ( PE 电缆 -40°C + +85°C)
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
