TNC连接器是一种螺纹连接式射频同轴连接器,特性抗阻50Ω。它具有工作频率带宽、连接可靠、抗振性好等特点。可供计算机网络、电台(电视)基站、小型车载电话、航天航海、雷达监控等微波系统及各类无线电仪器设备连接RF电缆用。

德索电子是专业tnc接头、tnc接口、tnc连接器生产厂家,各种规格TNC连接器,更多未列出TNC产品,请联系我们索取更详细资料。

  • TNC接头螺纹版本的BNC接头,用于高振动环境,耐久性更好;
  • TNC接头相对于BNC连接器,具有更高的性能,微波频率达0-11GHz, 阻抗为50ohm;
  • TNC接头小尺寸接头适用于更小的安装空间和更广泛的应用场景;

TNC连接器产品展示

TNC连接器接RG140/U公头直通75Ω电缆安装座

TNC连接器接RG140/U公头直通75Ω电缆安装座

TNC连接器接RG142A/U公头直径50Ω电缆安装座

TNC连接器接RG142A/U公头直径50Ω电缆安装座

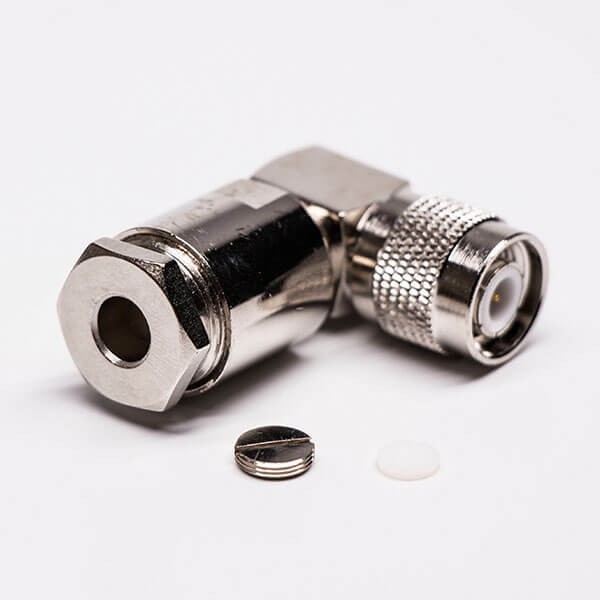

TNC连接器90度弯式螺母锁紧接LMR400

TNC连接器90度弯式螺母锁紧接LMR400

TNC连接器母头弯式PCB板安装插孔螺纹连接定制

TNC连接器母头弯式PCB板安装插孔螺纹连接定制

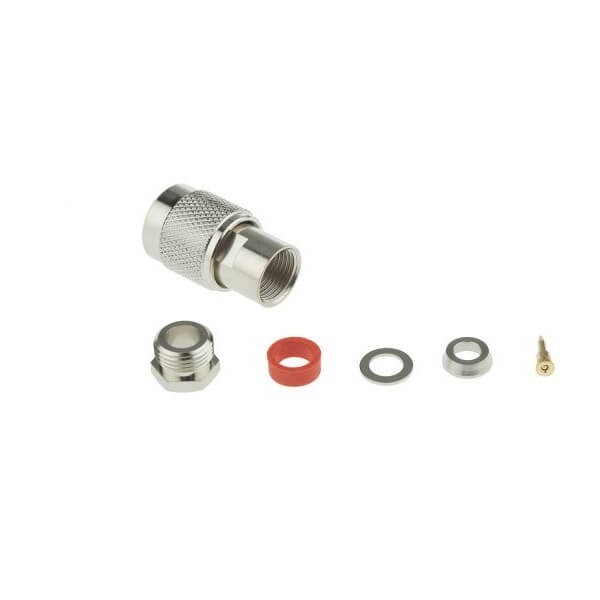

TNC射频连接器50Ω直式公头标准组装接头旋接螺丝锁镀镍接线

TNC射频连接器50Ω直式公头标准组装接头旋接螺丝锁镀镍接线

TNC连接器母头直型50Ω面板安装锁接端子

TNC连接器母头直型50Ω面板安装锁接端子

tnc公头螺母锁紧镍直式50Ω公头反极接线螺丝锁紧TNC组装接头RF连接器

tnc公头螺母锁紧镍直式50Ω公头反极接线螺丝锁紧TNC组装接头RF连接器

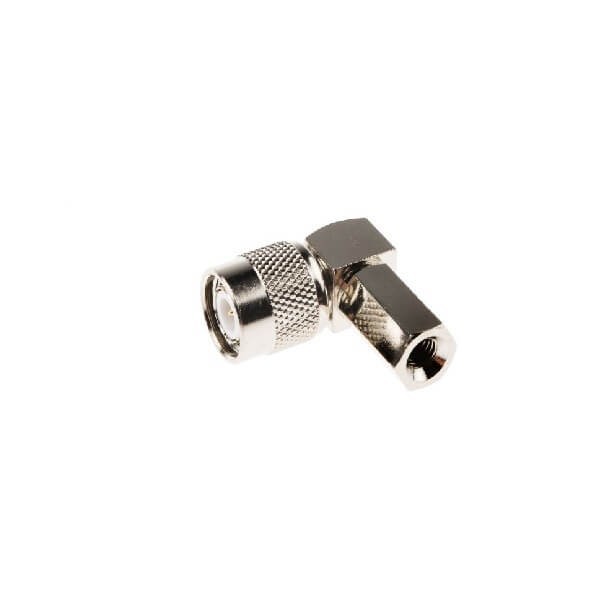

TNC连接器拧式公头直角50Ω电缆安装端子RG58

TNC连接器拧式公头直角50Ω电缆安装端子RG58

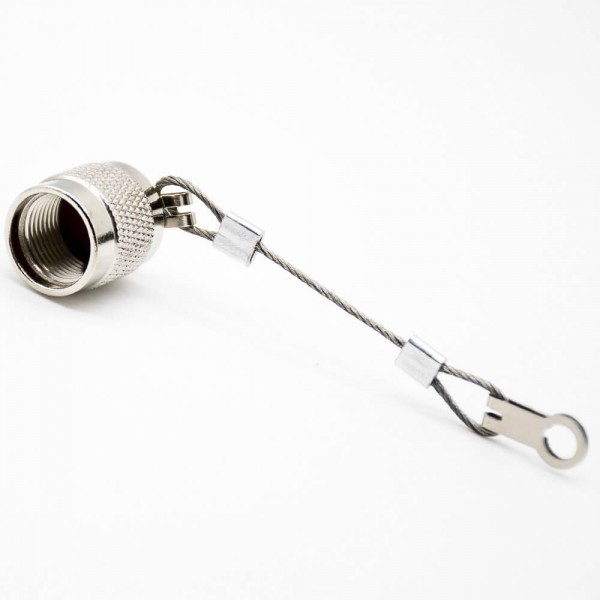

防尘帽金属镀镍TNC

防尘帽金属镀镍TNC

TNC连接器锁接公头直径50Ω电缆安装端子用于URM 43

TNC连接器锁接公头直径50Ω电缆安装端子用于URM 43

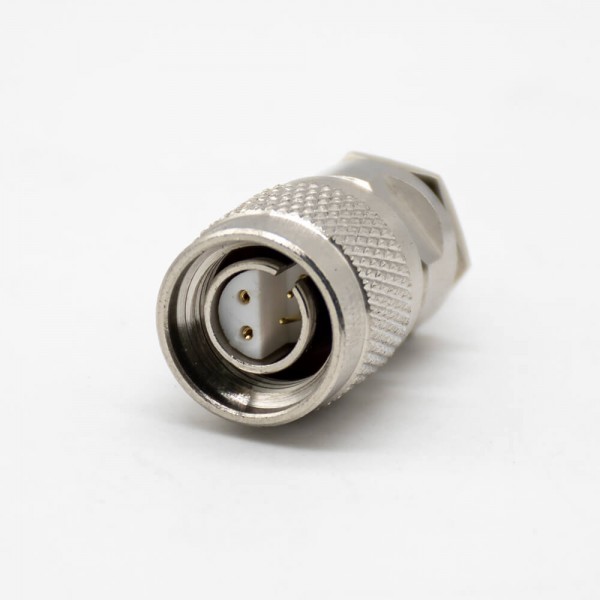

tnc射频连接器四芯TNC两公两母直式连接器

tnc射频连接器四芯TNC两公两母直式连接器

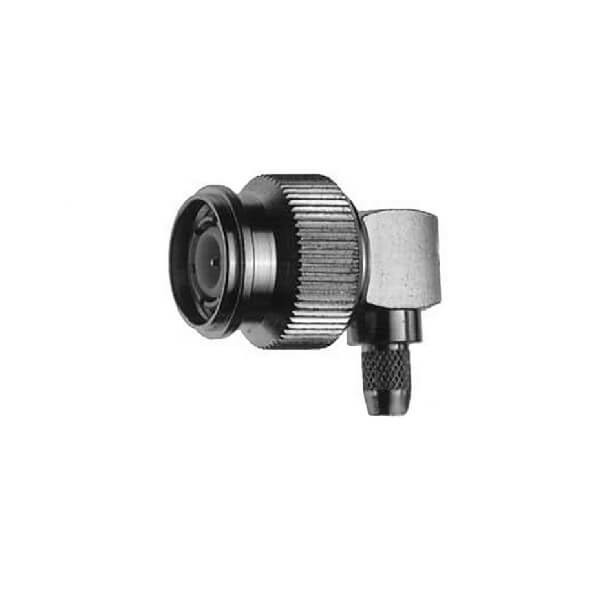

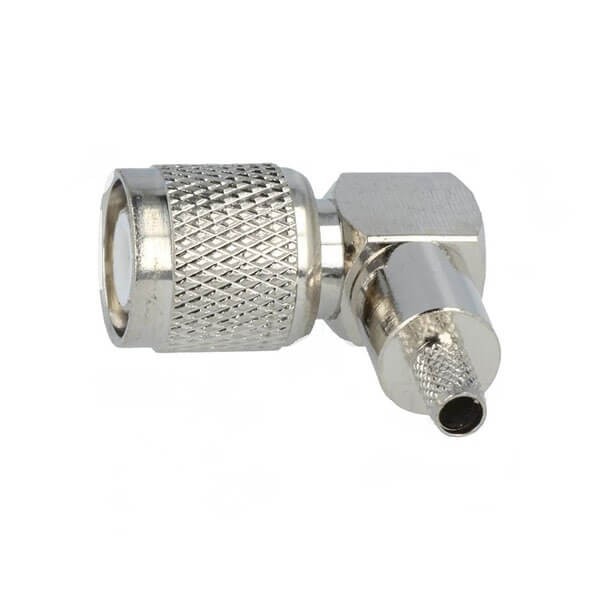

TNC连接器压接公头直角50Ω电缆安装端子RG142 B / U

TNC连接器压接公头直角50Ω电缆安装端子RG142 B / U

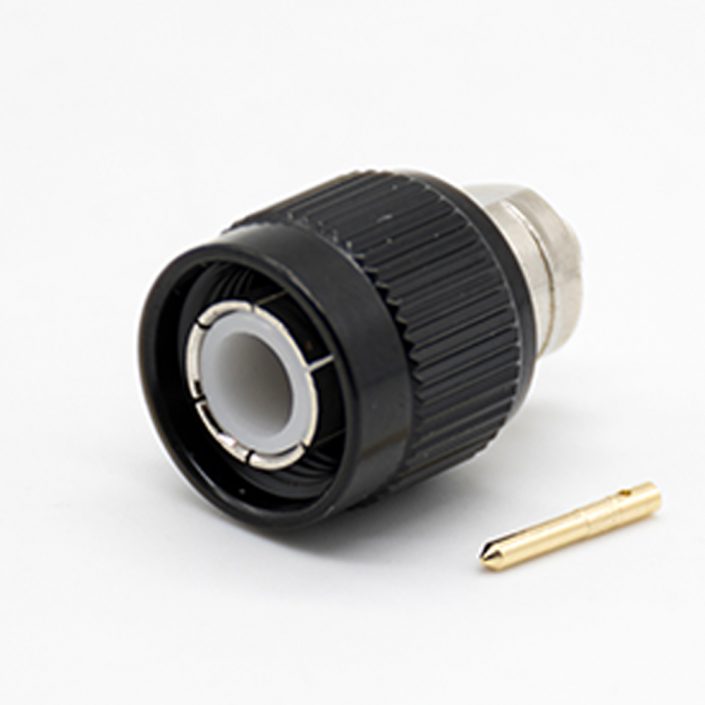

TNC射频连接器公头公针插孔直式插头带黑色外壳

TNC射频连接器公头公针插孔直式插头带黑色外壳

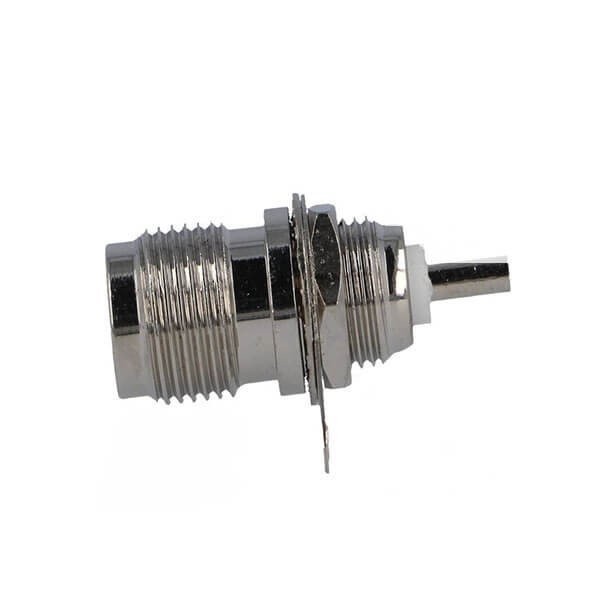

TNC连接器焊接端接直式母50Ω隔板隔板配件

TNC连接器焊接端接直式母50Ω隔板隔板配件

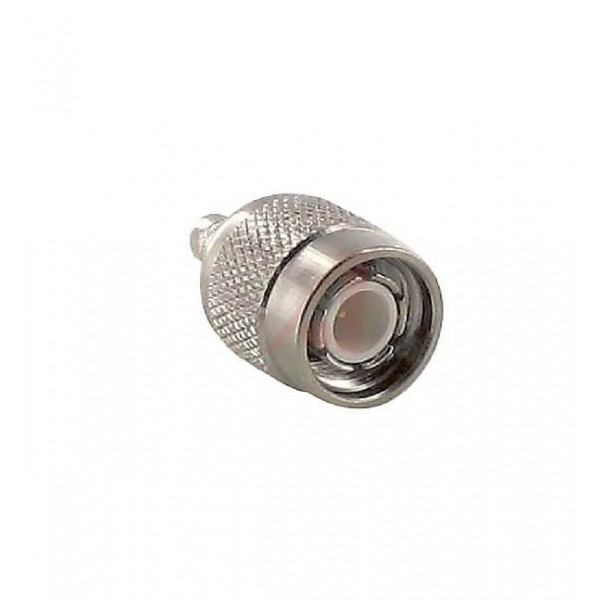

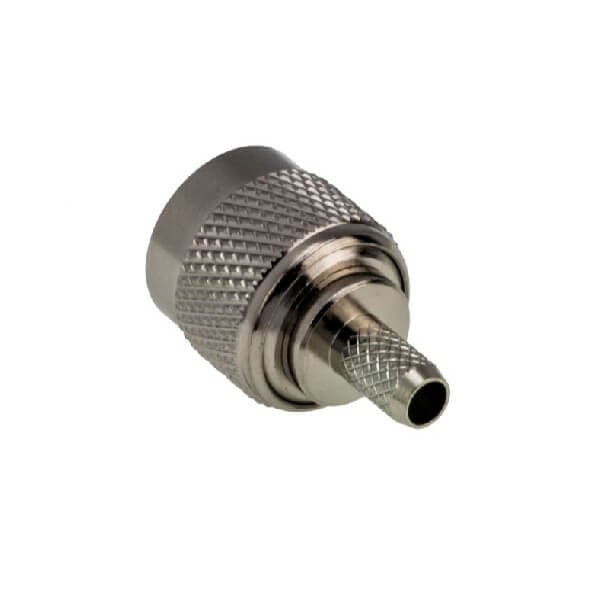

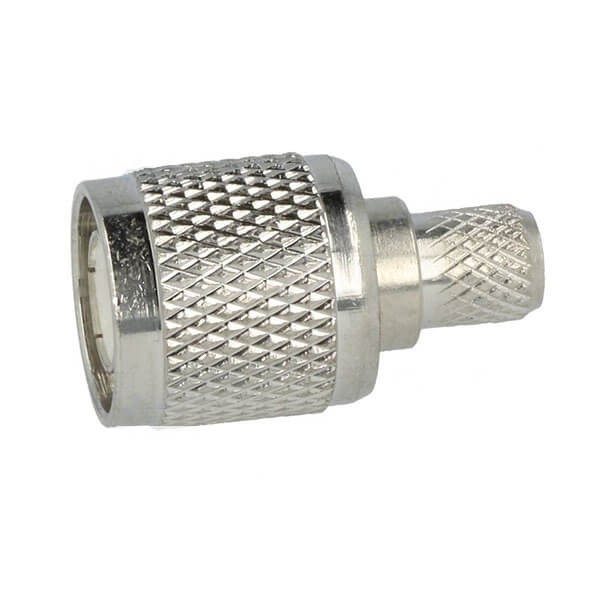

TNC连接器直式公50Ω电缆安装压接端子RG58

TNC连接器直式公50Ω电缆安装压接端子RG58

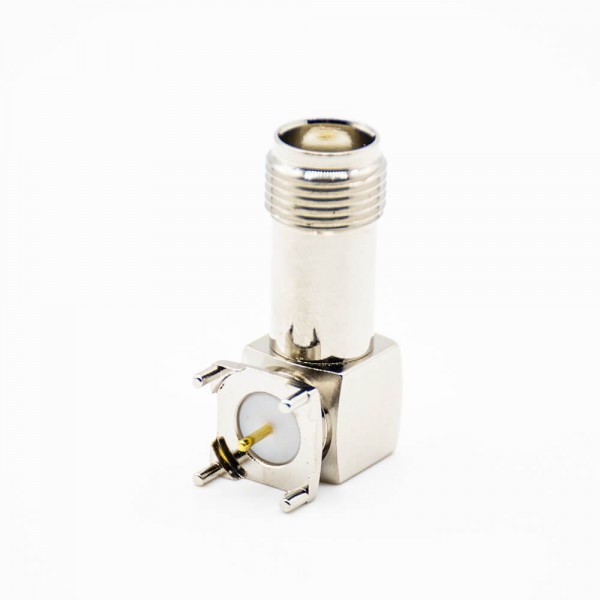

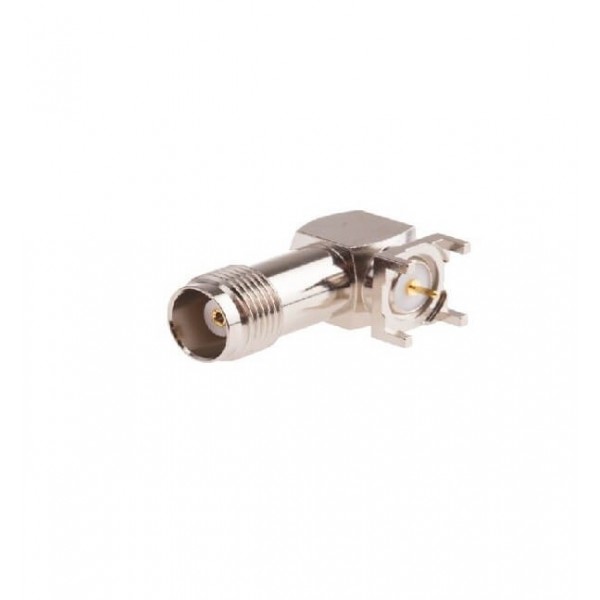

TNC连接器焊接直角母头50ΩPCB安装端子

TNC连接器焊接直角母头50ΩPCB安装端子

TNC连接器压接端接反极极性直母50Ω隔板隔板配件

TNC连接器压接端接反极极性直母50Ω隔板隔板配件

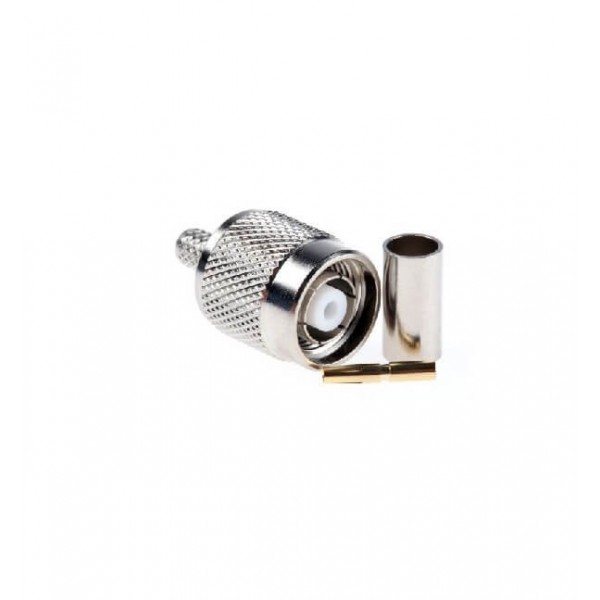

TNC连接器压接直式公头50Ω电缆安装端子反极性

TNC连接器压接直式公头50Ω电缆安装端子反极性

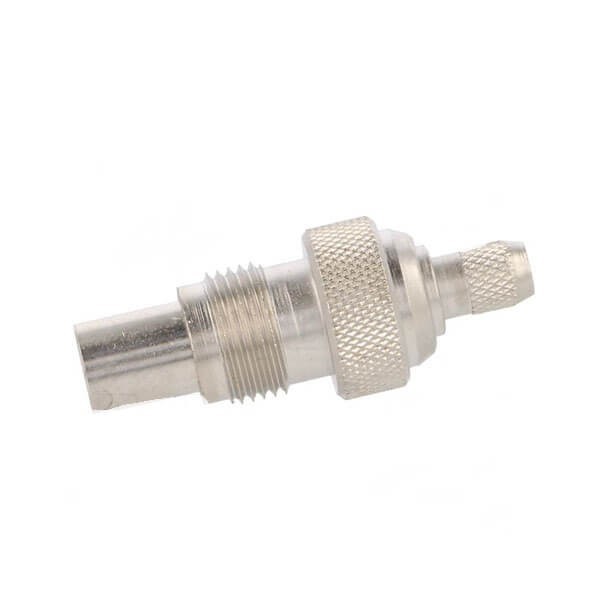

TNC直型母头50Ω隔板面板安装连接器锁接头端子

TNC直型母头50Ω隔板面板安装连接器锁接头端子

TNC连接器公头直50Ω电缆安装压接端子

TNC连接器公头直50Ω电缆安装压接端子

TNC直角公头50Ω电缆安装座RG141的TNC连接器压接端子

TNC直角公头50Ω电缆安装座RG141的TNC连接器压接端子

TNC Male Plug直50Ω焊接锁接用于电缆

TNC Male Plug直50Ω焊接锁接用于电缆

TNC插头直式通50Ω电缆公头焊接端子适用于RG58 / U

TNC插头直式通50Ω电缆公头焊接端子适用于RG58 / U

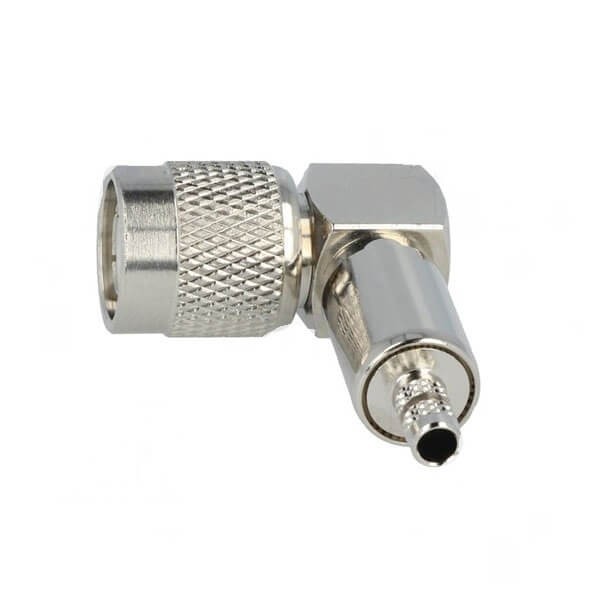

TNC公头弯曲90°50Ω压接接线

TNC公头弯曲90°50Ω压接接线

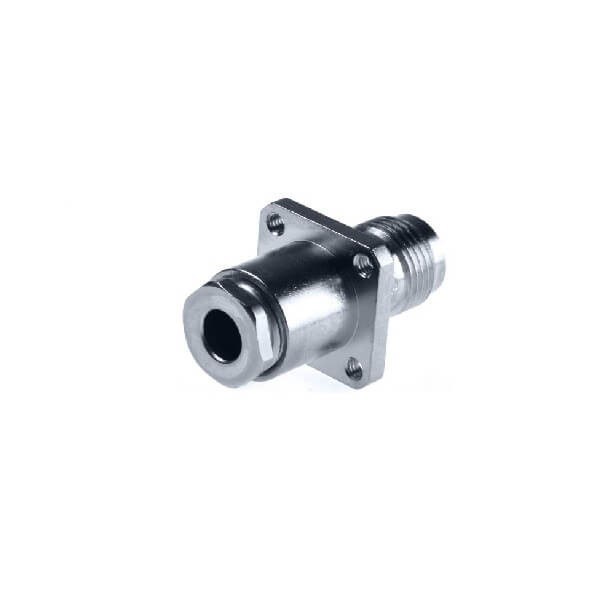

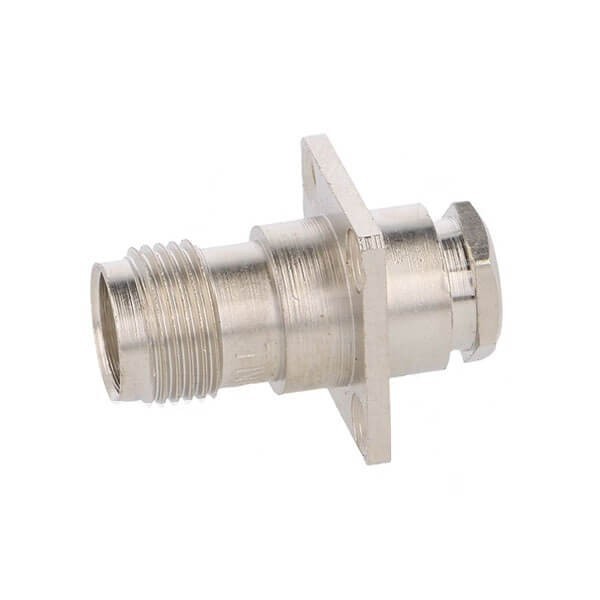

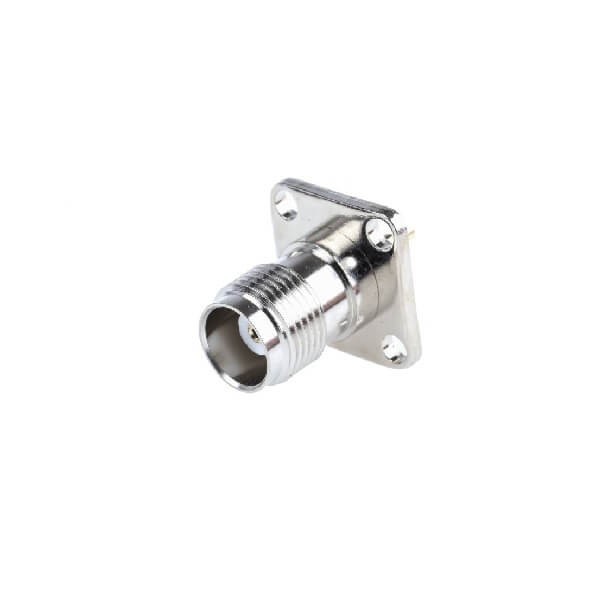

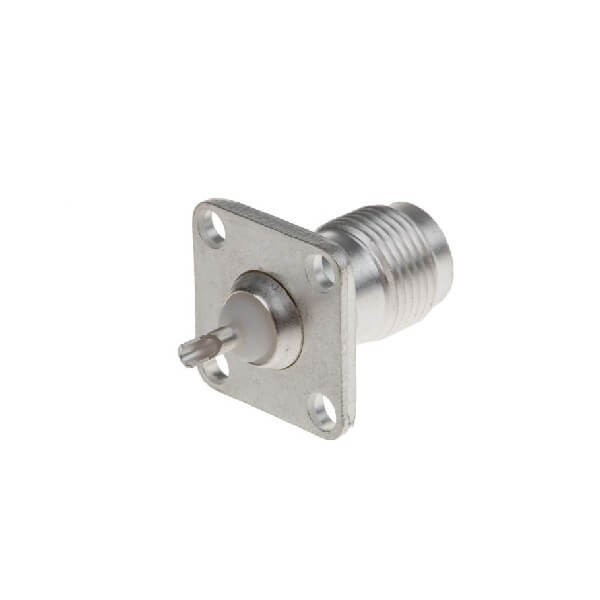

TNC母4孔法兰直型50Ω面板安装隔板连接器RG141

TNC母4孔法兰直型50Ω面板安装隔板连接器RG141

TNC公头弯曲为90°50Ω用于电缆

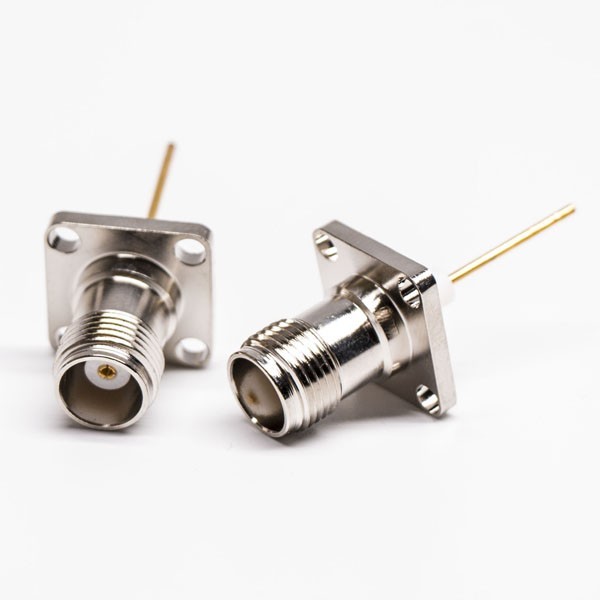

TNC连接器4孔法兰母头直型50Ω面板安装隔板配件焊接端子

TNC连接器4孔法兰母头直型50Ω面板安装隔板配件焊接端子

TNC 50欧姆RF同轴公压接插头连接器

TNC 50欧姆RF同轴公压接插头连接器

TNC插头公头直式通50Ω电缆安装TNC插头压接端子适用于RG174 / U

TNC插头公头直式通50Ω电缆安装TNC插头压接端子适用于RG174 / U

TNC直式50Ω电缆安装公插头压接端子RG58

TNC直式50Ω电缆安装公插头压接端子RG58

TNC公头50欧姆射频同轴直插式插头端子用于电缆

TNC公头50欧姆射频同轴直插式插头端子用于电缆

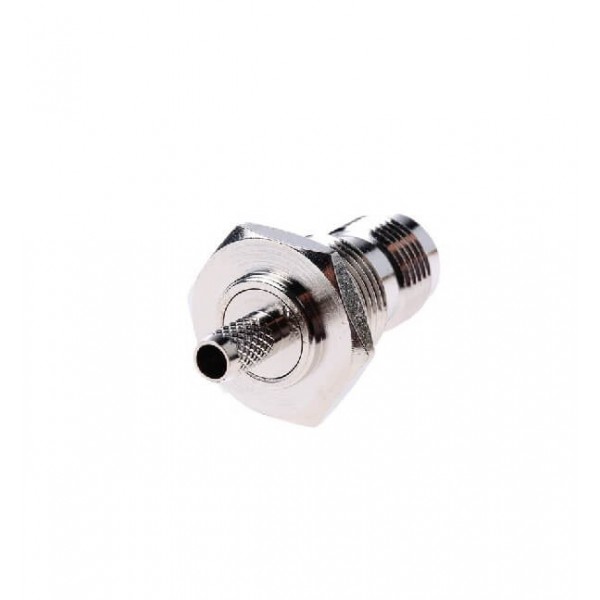

TNC母头直型33mm50Ω面板安装连接器压接端子RG174 / U

TNC母头直型33mm50Ω面板安装连接器压接端子RG174 / U

TNC插头直公50Ω电缆安装焊接端子URM 43

TNC插头直公50Ω电缆安装焊接端子URM 43

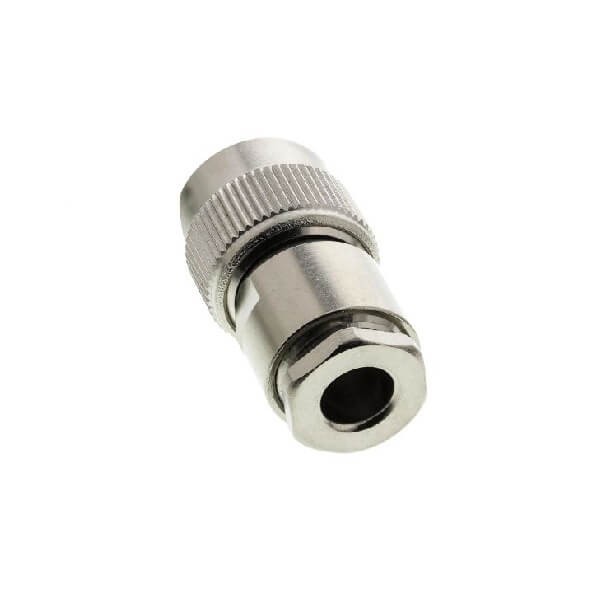

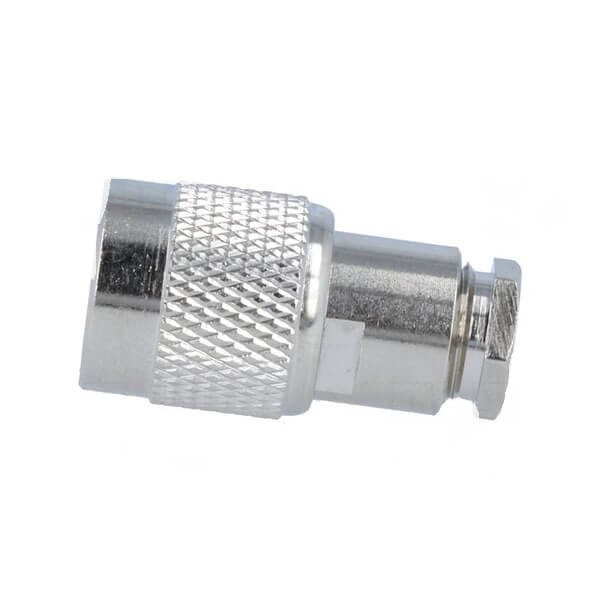

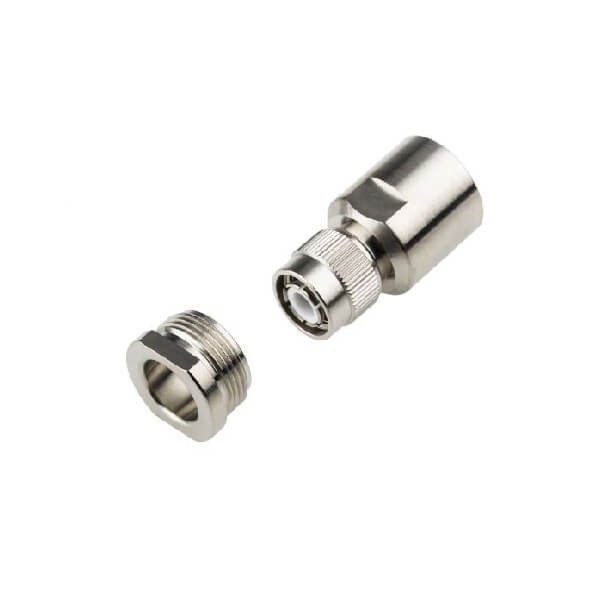

TNC连接器锁接直公头标准50Ω电缆安装端子或RG213

TNC连接器锁接直公头标准50Ω电缆安装端子或RG213

TNC连接器压接直径50Ω电缆安装端接公头用于RG223 / U

TNC连接器压接直径50Ω电缆安装端接公头用于RG223 / U

TNC插头压接直径50Ω电缆安装公端子 用于LMR400

TNC插头压接直径50Ω电缆安装公端子 用于LMR400

TNC连接器焊接法兰直母50Ω隔板端子用于面板安装

TNC连接器焊接法兰直母50Ω隔板端子用于面板安装

TNC插头焊接端子接直通50Ω公头电缆安装座RG213 / U

TNC插头焊接端子接直通50Ω公头电缆安装座RG213 / U

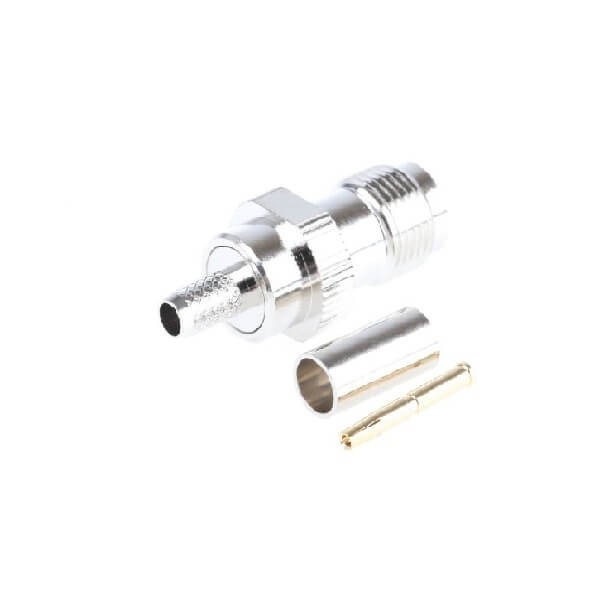

TNC连接器压接端接直径50Ω电缆安装母头RG58 / U

TNC连接器压接端接直径50Ω电缆安装母头RG58 / U

TNC连接器RG213 / U的47 x 17.5mm50Ω电缆安装座RG213 / U公头

TNC连接器RG213 / U的47 x 17.5mm50Ω电缆安装座RG213 / U公头

tnc射频连接器弯式母头穿孔式接PCB板

tnc射频连接器弯式母头穿孔式接PCB板

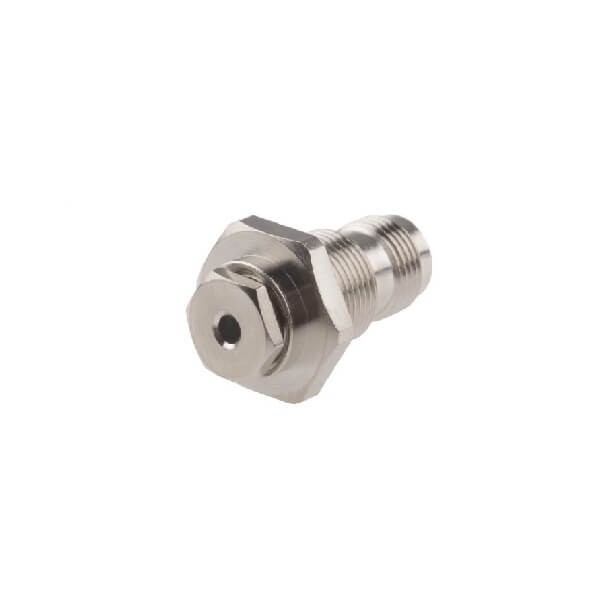

TNC母头插座50Ω焊接用于面板安装

TNC母头插座50Ω焊接用于面板安装

tnc连接器母头前锁穿墙直式180度插PCB板带防水圈

tnc连接器母头前锁穿墙直式180度插PCB板带防水圈

tnc型连接器弯式圆形5引脚穿墙式母头 PCB板端

tnc型连接器弯式圆形5引脚穿墙式母头 PCB板端

tnc接口连接器直式后锁穿墙母头焊接式接线

tnc接口连接器直式后锁穿墙母头焊接式接线

tnc公头连接器弯式90度压接式接LMR240

tnc公头连接器弯式90度压接式接LMR240

TNC母头反向直式50ΩH155压接接线

TNC母头反向直式50ΩH155压接接线

TNC公头直型50ΩH155压接接线铁氟龙

TNC公头直型50ΩH155压接接线铁氟龙

下单之前请联系我们获取TNC连接器产品免费样品

德索所有TNC接头、TNC接口可根据客户要求定制不同的尺寸和规格,常规TNC连接器提供免费样品测试。

TNC连接器产品界面

TNC连接器技术性能&规格参数

TNC接头电气性能

  • 阻抗: 50 ohm
  • 频率范围:50 ohm为0~11GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:1500 V rms
  • 工作电压:500 V rms
  • 中心接触电阻:≦ 3.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 5*10³ mΩ (Megohms min.)

TNC接头机械性能

  • 耦合方式:7/16-28螺纹链接
  • 保持力:6 lbs min.
  • 配接耐久性:≧500次 (使用铍铜接触件时)

TNC接头环境性能

  • 温度范围:Teflon -65oC~+165oC
  • 螺母锁定保持力:100 lbs. min.
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
