电视视频接头母头smb射频同轴边缘卡板
料号：EB-008-0047
标签：PCB板端,母头,边缘卡板,RF射频同轴,SMB连接器,50欧姆
产品特点：
产品规格
| 阻抗 | 75ohm |
| 频率范围 | 0~3 GHz |
| 电压驻波比 | 直式 ≦ 1.3 max / 弯式 ≦ 1.5 max |
| 耐电压 | 1500 V rms |
| 工作电压 | 500 V rms |
| 中心接触电阻 | 3mW |
| 外接触电阻 | 25mW |
| 绝缘电阻 | 5GW |
| 耦合方式 | 推入式 |
| 保持力 | 4 lbs min. |
| 配接耐久性 | 大于500次（使用铍铜中心针时） |
| 温度范围 | -65°C ~ +165°C |
| 振动 | MIL-STD-202 Meth. 204 |
| 抗腐蚀性 | MIL-STD-202 Meth. 101 |
注释：具体规格参考图纸
| 部件 | 材料 | 表面处理 |
| 主体 | Brass | Gold |
| 中心针 | Brass | Gold |
| 绝缘子 | Teflon | White |

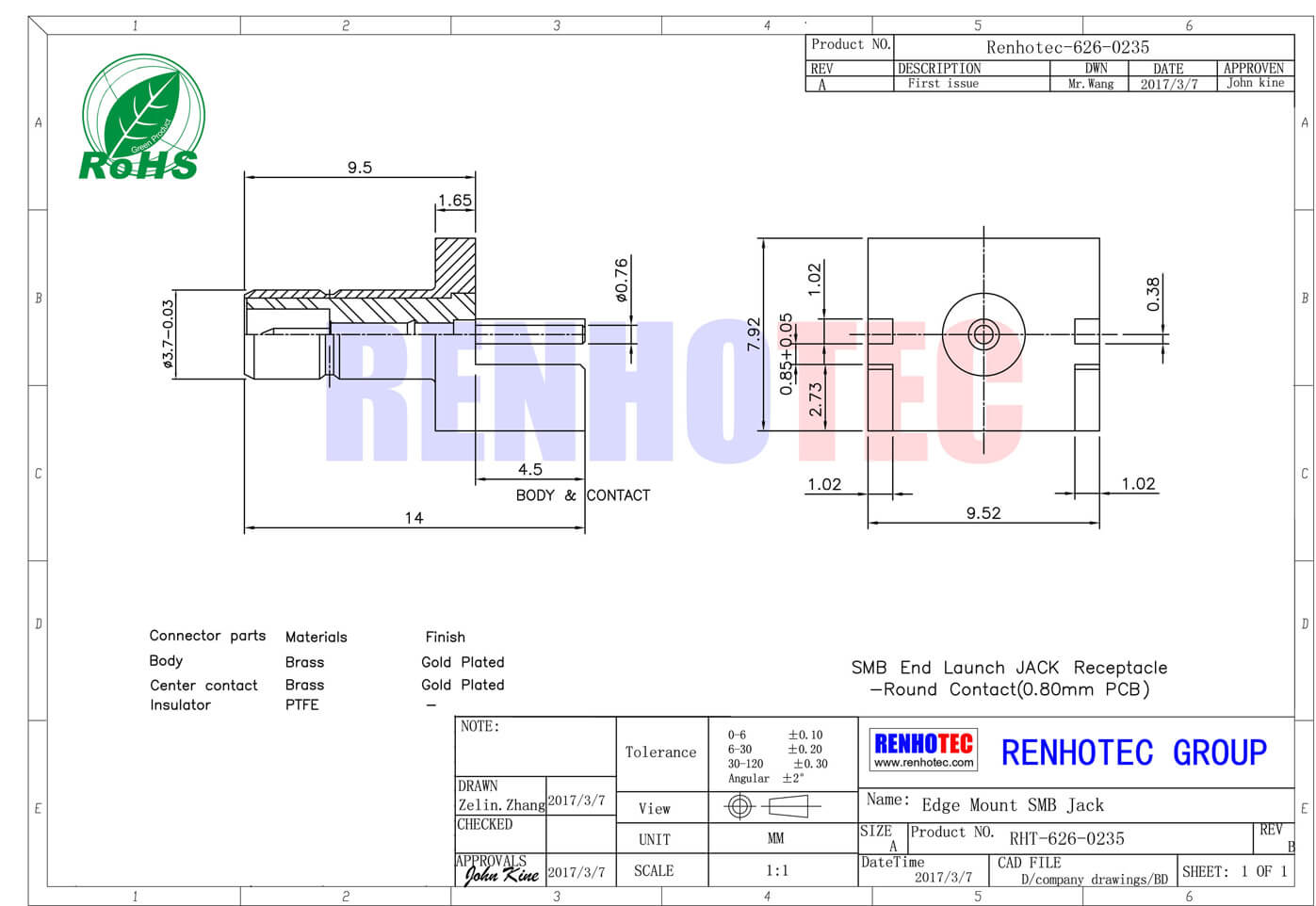

产品图纸
包装与运输
| 发货地 | 广东省东莞 |
| 付款方式 | 支付宝、微信、银行汇款 |
| 常规交货期 | 7-10天 |
| 运输方式 | 快递/物流 |
| 包装方式 | 吸塑盒+纸箱/ PE袋+纸箱 |
| 箱规 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
下单之前请联系我们获取SMB连接器产品免费样品！
lianjieqi999.com所有SMB连接器产品可根据客户要求定制性能、材质和外形，常规产品提供免费样品测试。
