高性能射频BNC连接器：频率范围、回波损耗与驻波比(VSWR)解析

/0 评论/在： /通过：

在精密射频链路的设计与搭建中，BNC连接器因其便捷的卡口式连接和稳定的电气性能，成为了实验室仪器、通信基站及高端视讯设备的标配。然而，衡量一个连接器是否称得上“高性能”，绝非仅看外观，而是取决于其频率范围、回波损耗以及电压驻波比（VSWR）这三大核心指标的协同表现。作为互连技术领域的深耕者，德索连接器技术部经常收到关于信号传输不稳的咨询，其根源往往在于对这三项参数的选型误区。本文将从底层物理逻辑出发，为您深度解析这些关键性能指标，助力工程师在高频应用中实现信号的近乎零损耗传输。

一、 频率范围：打破“千兆”瓶颈

传统BNC连接器常被认为仅适用于 4GHz 以下的低频场景，但随着 5G 和超高清视频技术的发展，高性能 BNC 的边界已大幅扩展。

  • 特性阻抗的影响： 频率范围首先受限于阻抗的统一性。50Ω BNC 常用于射频信号，而75Ω BNC 则广泛应用于广播级视频（如 12G-SDI）。
  • 高频突破： 优质的高性能 BNC 通过优化内部绝缘介质（如高性能聚四氟乙烯 PTFE）和精密的机械公差控制，其工作频率可轻松覆盖至 6GHz 甚至 12GHz。
  • 采购提示： 选型时务必确认其“截止频率”，避免在高频段出现模式跳变导致信号大幅衰减。

二、 回波损耗与驻波比：信号反射的度量衡

在射频系统中，这两个指标本质上描述的是同一件事：阻抗匹配的完美程度。

1. 回波损耗（Return Loss）

回波损耗以分贝（dB）为单位，表示反射信号功率与输入信号功率的比值。

  • 数值解析： 该数值的绝对值越大，代表反射越小。例如，-20dB 的回波损耗意味着只有 1% 的能量被反射回来，这在高性能工程中是一个理想的标准。

2. 电压驻波比（VSWR）

VSWR 是衡量波腹电压与波谷电压之比的无量纲数值，直观地反映了能量传输效率。

  • 数学关系： VSWR 与回波损耗存在直接的换算关系。理想的 VSWR 为 1.0（完全匹配）。
  • 工程标准： 对于高性能 BNC 连接器，在 DC-4GHz 范围内，VSWR 通常要求控制在 1.15 以下；在更高频段，则需维持在 1.3 以内。

三、 影响高性能表现的关键工艺

为什么同样的规格，不同品牌的 BNC 表现差异巨大？

  • 同轴度控制： 针芯与外壳的轴心偏差若超过 0.05mm，在高频下就会产生明显的感抗波动，导致 VSWR 激增。
  • 接触电阻： 高性能连接器通常采用高厚度镀金针脚，旨在降低接触损耗并抑制互调干扰（PIM）。
  • 压接精度： 尾部套管与线缆屏蔽层的紧密度直接影响屏蔽效能，防止外部杂波混入。

在高频通信的赛道上，每一分贝的损耗都可能成为系统崩溃的诱因。德索连接器凭借深厚的射频研发底蕴，通过全自动矢量网络分析仪（VNA）对出厂的每一批次高性能 BNC 进行严格的驻波比与回波损耗测试，确保产品在极端带宽下依然表现优异。我们不仅提供符合军工级与商用级标准的连接器产品，更提供全面的技术选型支持，帮助您的设计方案从理论走向完美的实测。

德索连接器坚持以数据说话，以品质立足。如果您正在寻找低驻波、宽频段的射频连接方案，或需获取详细的测试曲线报告，欢迎拨打我们的技术咨询热线：400-6263-698。选择德索连接器，让射频能量精准触达，连接更高效的未来。

BNC连接器采购指南：如何通过电镀层厚度判断产品是否易生锈？

/0 评论/在： /通过：

在安防、医疗及工业自动化领域，BNC连接器的耐腐蚀性能直接关系到系统的长期运行成本。许多采购人员在对比样品时，往往只看外观是否光亮，却忽略了决定“寿命”的核心指标——电镀层厚度。生锈不仅会导致接触电阻增大，引发信号传输中断，严重时还会造成接口卡死，损坏后端昂贵的设备。作为深耕精密接插件领域的专业厂商，德索连接器拥有严苛的表面处理工艺标准。本文将从采购与品质管理的视角，深度解析电镀层厚度与防锈性能的内在联系，帮助您在纷繁复杂的市场中精准识别高性能产品，确保项目稳固如初。

一、 为什么电镀层厚度是防锈的关键？

BNC连接器的基体通常由铜合金或锌合金制成，这些金属直接暴露在空气中极易氧化。电镀层的作用是为基体穿上一层“化学铠甲”。

  • 阻隔作用： 足够的电镀厚度能有效覆盖基材表面的微观孔隙。如果镀层过薄，空气中的水汽和盐雾会通过微孔渗透，产生电化学腐蚀，导致内部向外“爆锈”。
  • 耐磨损性： BNC连接器需频繁插拔。镀层若达不到标准厚度，几次机械磨损后基体就会外露，加速生锈过程。

二、 采购必知的电镀层技术指标

在评估BNC连接器时，应重点关注以下两层镀金/镀镍的标准：

1. 外壳镀镍层（Nickel Plating）

外壳是防锈的第一道防线。

  • 工业级标准： 优质的BNC外壳镀镍厚度通常要求在 2μm 至 5μm（即 80-200 微英寸）之间。
  • 判断技巧： 采购时可要求供应商提供盐雾测试报告。标准的24小时或48小时盐雾测试合格，是保证室内外通用环境不生锈的门槛。

2. 中心插针镀金层（Gold Plating）

中心插针负责信号传输，其防锈与导电性同等重要。

  • 厚度分级： 常见的有闪镀（Flash）、3μ”、15μ” 甚至30μ”。
  • 选型建议： 若设备用于潮湿或高盐雾环境（如沿海地区），建议采购中心针镀金厚度不低于 3μ” 的产品。厚金层能提供极佳的化学稳定性，彻底杜绝插针氧化导致的虚接问题。

三、 现场快速识别质量的三个维度

无法现场测量厚度时，采购人员可以通过以下方式初步判断：

  1. 观察光泽度： 优质镀层色泽均匀，无颗粒感、无发黑。若镀层发暗，往往是槽液杂质多或镀层过薄的信号。
  2. 硬度测试： 用硬质物体轻划非工作面，若镀层极易脱落并露出底色，说明附着力和厚度均不达标。
  3. 品牌背书： 优先选择能提供详细材质证明（MTR）和RoHS环保认证的生产商。

选择一款优质的BNC连接器，就是为整个信号系统购买了一份长期保险。德索连接器在生产过程中，针对每一批次的BNC产品都会进行严格的X射线荧光测厚仪检测，确保镀层数据真实可靠，满足不同行业对耐候性的严苛要求。我们深知，对于采购人员而言，成本固然重要，但因生锈导致的售后成本才是真正的“隐形杀手”。德索致力于通过透明化的工艺流程，为您提供高性价比、长寿命的互连产品，助力您的项目在任何恶劣环境下都能清晰传导。

德索连接器始终秉持工匠精神，如果您对连接器的防腐蚀等级或特定环境应用有任何疑问，欢迎致电我们的官方咨询热线：400-6263-698。联系德索，获取专业的一站式连接器采购解决方案。

BNC连接器引脚焊接规范：如何避免虚焊导致的射频信号反射？

/0 评论/在： /通过：

在射频（RF）通信与高频信号传输领域，BNC连接器的焊接质量直接决定了系统的稳定性。对于现场工程师而言，最头疼的莫过于由于“虚焊”引起的阻抗不连续，进而导致严重的信号反射与驻波比（VSWR）升高。作为行业领先的互连方案供应商，德索连接器深知微小的焊接缺陷足以损毁整段链路的传输性能。本文将为您详细梳理BNC连接器引脚焊接的标准规范，从工艺细节入手，教您如何从源头规避虚焊风险，确保射频信号在高速通道中精准、平稳地传输。

一、 虚焊为何是射频信号的“杀手”？

在低频电路中，虚焊可能仅表现为接触不良；但在高频射频传输中，虚焊会改变连接处的物理特性。

  • 阻抗突变： 虚焊点形成的氧化层或空隙会产生寄生电容和电感，导致该处的特性阻抗偏离标准值（如 50Ω 或 75Ω）。
  • 信号反射： 根据传输线理论，当信号流经阻抗不连续点时，部分能量会向源端反射，产生回波损耗，导致数据丢包或图像重影。
  • 驻波恶化： 反射波与入射波叠加形成驻波，不仅降低传输效率，严重时还会损坏昂贵的发射机终端。

二、 规范化焊接流程：避坑指南

要实现完美的BNC连接器焊接，建议遵循以下“三步法”：

1. 预热与去氧化（关键前奏）

在焊接插针（Center Pin）前，必须确保芯线与针孔干净无污。

  • 规范： 使用异丙醇清洗线缆芯线及连接器针孔。
  • 技巧： 给芯线适量“挂锡”。挂锡层应薄而均匀，避免产生过大的焊点导致插针无法滑入绝缘体。

2. 热量补偿与焊锡选择

BNC连接器的金属壳体散热极快，焊接时极易出现“冷焊”（一种典型的虚焊形式）。

  • 规范： 建议使用恒温焊台，温度控制在 350°C – 370°C 之间。
  • 操作： 烙铁头应同时接触插针壁和芯线，停留时间不宜超过 3 秒，防止过热导致内部绝缘介质（如特氟龙）变形。

3. 焊点形态观察

一个标准的射频焊点应当呈现圆润、明亮的锥形结构。

  • 警惕： 若焊点呈球形或磨砂感，说明内部存在空洞或未完全融合；若焊锡溢出插针外径，则会干扰屏蔽层，造成阻抗失配。

三、 采购与工程质量把控

对于采购人员和质检工程师，评估BNC连接器的焊接兼容性需关注以下几点：

  • 插针材质： 优先选择真金电镀的插针，不仅导电性好，且极易上锡，能有效降低虚焊概率。
  • 绝缘体耐温性能： 优质连接器采用耐高温绝缘材料，能承受多次焊接热冲击而不发生同轴度偏移。
  • 结构匹配度： 确保连接器尾部开孔与所选线缆（如 RG58、RG59）规格严格对应。

精密的射频系统始于每一个焊点的稳固。德索连接器专注于提供高可靠性的射频同轴连接解决方案，我们的BNC系列产品均经过严苛的盐雾测试与阻抗分析，旨在为客户屏蔽一切物理层的潜在干扰。如果您在项目部署中面临信号抖动、反射率过高或复杂的定制化连接需求，德索的技术专家将为您提供从选型到焊接工艺的全程指导。

德索连接器不仅提供产品，更致力于为您构建更清晰的通信未来。如需了解更多规格参数或申请样品测试，欢迎垂询我们的官方服务热线：400-6263-698。选择德索连接器，让信号传输稳如磐石，连接世界每一份精彩。

为什么BNC连接器会出现重影或雪花？视频传输中的阻抗匹配技巧

/0 评论/在： /通过：

在安防监控、广播电视及高精度仪器检测领域，BNC连接器是实现视频信号传输的核心组件。然而，许多工程师在现场调试时，常会遇到画面出现“重影”（鬼影）或“雪花”（杂波）的现象。作为专业的连接器解决方案商，德索连接器深知，这些干扰往往并非来自线缆质量本身，而在于物理连接层的阻抗失配。本文将从资深射频工程师的视角，深度解析如何通过阻抗匹配技巧提升传输质量，确保每一路高清信号都能稳定触达。

一、 画面故障的根源：阻抗不连续性

在视频传输链路中，BNC连接器不仅是物理接口，更是电磁波传播的通道。当信号在传输线中移动时，如果遇到阻抗突变，部分能量会像水波遇到墙壁一样发生反射。

  • 重影（Ghosting）的成因： 当线缆、连接器与显示设备的阻抗不一致时（例如 75Ω 的线缆接入了 50Ω 的接口），反射信号会延迟一段时间再次进入接收端，在主图像旁边形成一个虚影。
  • 雪花（Snowy Image）的成因： 阻抗不匹配会导致驻波比（VSWR）升高，降低信噪比，使高频成分丢失，图像随之布满细小的杂点。

二、 工程师必知的阻抗匹配技巧

为了消除反射，确保信号的完整性，技术人员需要严格遵循以下三个匹配原则：

1. 严格区分
  • 50Ω 与 75Ω

    • 这是最基础也最容易被忽视的细节。

    • 50Ω BNC： 主要用于微波、射频（RF）及数据传输。
    • 75Ω BNC： 专门用于标准视频信号（如SDI、模拟监控）。两者结构略有不同，内部绝缘介质的分布决定了其特性阻抗。切勿混用，否则在频率超过 300MHz 时，失配将极其明显。

    2. 维持物理结构的同轴性

    在安装过程中，线缆剥离长度应精确，确保屏蔽层与BNC外壳、中心芯线与中心插针之间的连接平滑过度。任何多余的露铜或粗糙的压接都会改变局部感抗与容抗，造成阻抗波动。

    3. 终端匹配（Terminator）

    如果信号源有多路输出，而其中某一路悬空（未接负载），则必须在末端BNC接口上加装一个 75Ω终端电阻。这能吸收多余能量，防止反射信号回流干扰其他通道。

    三、 采购与技术选型建议

    对于采购人员而言，识别高质量的BNC连接器需关注以下参数：

    • 电压驻波比（VSWR）： 理想值为 1.0，数值越小代表匹配度越高。
    • 频率范围： 确保连接器支持的带宽覆盖您的视频标准（如 12G-SDI 需支持高达 12GHz 的频率）。
    • 电镀工艺： 金针或银针能有效降低接触电阻，减少高频损耗。

    面对日益精密的高清传输需求，阻抗匹配不仅是理论上的公式，更是决定项目交付质量的关键点。德索连接器专注于高性能BNC、SMA等射频同轴连接器的研发与制造，通过精密注塑与严格的阻抗测试工艺，确保每一枚产品都能实现极低的信号损耗。如果您在工程实践中遇到视频干扰、信号衰减或复杂的系统架构问题，德索的技术团队随时准备为您提供一站式优化方案。

    德索连接器始终坚持以品质为核心，如需获取更多技术支持或产品样品，请拨打我们的官方服务热线：400-6263-698。选择德索，让您的视频传输无影无踪、清晰如画。

    -65℃到+165℃：BNC连接器如何在极端温度下保持稳定连接？

    /0 评论/在： /通过：

    从高空飞行的航空电子设备到酷热的工业自动化厂房，连接器往往需要在超越人类体感极限的环境下工作。对于 BNC连接器 而言，-65℃ 的极寒可能导致材料脆化开裂，而 +165℃ 的高温则可能引发绝缘体软化或信号跌落。如何在这一百多度的温差跨度内保持信号的“绝对忠诚”？作为精密互连领域的深度观察者，德索连接器立足于精密制造高地，致力于攻克极端工况下的互连难题。本文将为您揭秘高可靠性 BNC 连接器背后的“耐温哲学”。

    一、 绝缘材料：PTFE 与特种工程塑料的博弈

    在极端温度下，连接器内部的绝缘支撑体是性能波动的“重灾区”。

    • 极寒挑战（-65℃）： 普通塑料在低温下会变得像玻璃一样脆弱，细微的机械振动就可能导致其破碎。
    • 高温考验（+165℃）： 高温会导致材料发生热膨胀。如果膨胀系数控制不当，内部导体的位置会发生偏移，导致阻抗瞬间失准。

    解决方案： 德索的高性能 BNC 产品通常选用高性能的聚四氟乙烯（PTFE）。这种材料具备极宽的耐受范围，在高温下不易软化，在低温下仍能保持一定的韧性。此外，针对特殊定制需求，我们还会选用玻璃纤维增强材料来进一步抵御热胀冷缩带来的形变。

    二、 机械性能：波纹垫圈与锁紧力矩的“恒温”把控

    BNC 连接器的核心优势在于其卡口锁紧机构，而锁紧力的源头是内部的波纹垫圈。

    1. 弹性疲劳： 在连续高温环境下，普通弹簧钢会发生退火现象，失去弹性，导致连接器变松。
    2. 收缩松动： 在极寒环境下，金属件收缩，如果设计余量不足，卡口机构可能会因间隙过大而在振动中脱落。

    德索工艺： 我们采用经特殊热处理的不锈钢或铍铜弹垫。这类材料具有卓越的弹性记忆功能，确保在 -65℃ 到 +165℃ 的循环交替中，始终提供恒定的轴向压力。

    三、 电气稳定性：电阻率与温升的物理平衡

    温度的变化直接影响金属导体的电阻率。简单来说，随着温度升高，金属内部的原子振动加剧，电子运动受阻，导致电阻随之增大。

    • 温升效应： 接触电阻增大后会产生更多热量，如果不加以控制，会形成恶性循环。
    • 镀层防护： 在高温下，金属原子的扩散运动加剧。如果镀金层过薄，底层的镍或铜会渗透到表面发生氧化。
    • 德索标准： 我们坚持使用厚镍底镀金工艺。这层“防护服”能有效阻止金属原子间的跨层迁移，确保接触电阻在极温环境下依然维持在极低水平，保障信号传输的完整性。

    四、 严苛测试：用品质数据验证“生存能力”

    在德索的实验室里，每一款特种 BNC连接器都要经历“水火洗礼”：

    • 高低温循环测试： 模拟从极寒到极热的快速转换，检查外壳是否开裂，密封性能是否下降。
    • 高温耐久性实验： 在 +165℃ 恒温箱内连续工作 1000 小时以上，监测其电压驻波比（VSWR）的波动情况。
    测试项目测试条件德索合格标准
    低温存贮-65℃, 24 小时无可见裂纹，插拔手感正常
    高温工作+165℃, 负载运行接触电阻增量小于 5 毫欧
    热冲击-65℃ 与 +165℃ 循环转换绝缘电阻大于 5000 兆欧

    连接器的价值往往在极端工况下才真正体现。一个能在 -65℃ 到 +165℃ 保持稳定的 BNC 接头，背后是材料学、模具力学与电镀工艺的精密协同。德索连接器深耕行业多年，致力于协助工程师规避环境带来的失效风险，打造高标准的工业互连底座。若您的项目涉及高海拔、深海或高温实验室应用，欢迎随时拨打我们的专家专线：400-6263-698。我们将为您提供详尽的实验数据支持与定制化方案，让您的互连系统无惧严寒酷暑。

    镀金vs镀镍：BNC接头触点镀层对接触电阻和耐腐蚀性的影响

    /0 评论/在： /通过：

    在射频连接器的世界里，BNC接头不仅承载着信号的物理连接，更决定了传输的质量与系统的长效稳定性。当你拆开一个高品质的BNC接头时，最引人注目的莫过于中心针那抹闪耀的金色，或是外壳冷峻的银色。

    这并非单纯为了美观。镀金与镀镍在电化学性能、机械耐用性以及信号完整性上有着本质的区别。作为精密互连方案专家，德索连接器立足于深莞成熟的表面处理工艺，始终坚持为不同应用场景提供最优的镀层配比。

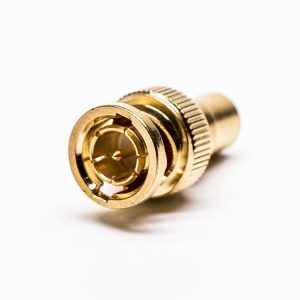

    一、 镀金：追求极致的导电性与抗氧化

    对于BNC接头的中心针（内导体），镀金几乎是工业级标准的标配。

    • 极低的接触电阻： 金是优良的电导体。更重要的是，金具有极佳的化学稳定性，在常温下几乎不产生氧化层。这意味着无论插拔多少次，接触面始终保持纯净，从而维持极低的接触电阻。
    • 抗点腐蚀： 在高湿度或含有微量腐蚀性气体的环境中，镀金层能为内部的铜合金基材提供坚固的保护，防止信号因接触面生锈而产生跳变。
    • 信号完整性： 稳定的接触电阻是保持阻抗一致性的前提。在高速数据传输中，任何微小的电阻波动都会导致驻波比（VSWR）升高。

    二、 镀镍：坚固的外壳与经济的平衡

    BNC接头的壳体（外导体）通常采用镀镍工艺，这背后有着严谨的工程考量：

    • 卓越的硬度与耐磨性： 镍层的硬度远高于金。BNC接头依靠卡口式机构进行锁紧，外壳在频繁的旋转和插拔中会产生剧烈摩擦。镀镍层能有效抵御物理磨损，延长机械寿命。
    • 性价比优势： 相比昂贵的贵金属金，镍的成本更低，适合大面积覆盖连接器外壳。
    • 耐腐蚀性（大气环境）： 镍在空气中会形成一层致密的钝化膜，能有效抵抗普通大气环境下的氧化。但在高盐雾环境下，通常需要更高规格的电镀方案。

    三、 深度对比：触点镀层性能指标

    为了帮助采购与工程师做决策，我们将两者的核心性能整理如下：

    性能维度镀金 (Gold)镀镍 (Nickel)德索建议
    接触电阻极低且稳定中等（受氧化膜影响）中心针务必镀金
    机械硬度较低（易磨损）高（耐摩擦）外壳优先选镀镍
    耐腐蚀性极强（抗酸碱氧化）良好（适合普通环境）户外环境需增加镀层厚度
    焊接性极佳一般（需强活性助焊剂）焊接型接头触点需镀金
    常见厚度3μin – 50μin50μin – 200μin根据行业标准定制

    四、 德索的技术洞察：警惕“金色”陷阱

    在市场采购中，部分低价供应商会通过缩减镀金厚度（闪金 Flash Gold）来降低成本。这会导致连接器在插拔几十次后，金层被磨损殆尽，露出内部容易氧化的镍底或铜材，引发严重的信号衰减。

    德索连接器严格执行国家标准及工业规范：

    1. 分层电镀： 在铜基材上先镀镍封闭，再镀金。镍层作为屏障，防止铜原子迁移到金表面导致变色和氧化。
    2. 硬金工艺： 在金层中加入微量钴或镍，提升金层的硬度，兼顾导电性与耐磨性。
    3. 品质追溯： 每一批次均经过盐雾实验与荧光测厚仪检验，确保数据真实可靠。

    连接器虽然小，但镀层工艺的差异直接决定了系统是能运行三个月还是十年。如果您的设备需要在沿海盐雾环境或高频精密测试中使用，欢迎致电 400-6263-698，我们的技术团队将为您详细分析阻抗匹配与镀层磨损，为您提供最具性价比的定制方案。

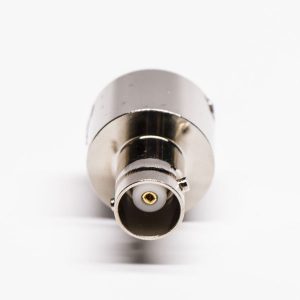

    从50Ω到75Ω，从直头到弯头：BNC接头定制范围一图看懂

    /0 评论/在： /通过：

    在射频连接器的世界里，BNC接头以其经典的卡口式连接和极高的可靠性，横跨了通信、视频、医疗和工业测试等多个领域。然而，随着应用场景的日益复杂，标准化的成品往往难以满足所有物理空间或信号协议的需求。

    作为深耕精密互连领域的德索连接器，我们不仅提供标准件，更致力于通过全维度定制服务解决客户的互连难题。您可以直接致电 400-6263-698，与我们的应用工程师探讨您的特殊规格需求。本文将带您一图看懂 BNC 接头的深度定制范围。

    一、 电气阻抗定制：50Ω 与 75Ω 的精准跨越

    阻抗是连接器的灵魂。虽然 BNC 外形相似，但内部物理结构的微小差异决定了其电磁特性。

    • 50Ω 规格定制： 广泛用于无线电、WiFi及通用实验室仪器。我们通过优化内部聚四氟乙烯（PTFE）绝缘支撑，确保在 4GHz以内具备极低的电压驻波比（VSWR）。
    • 75Ω 规格定制： 专为广播电视、4K/8K 超高清视频（SDI）设计。定制重点在于中心针的精密微调，以满足6GHz甚至 12GHz的高速传输需求。

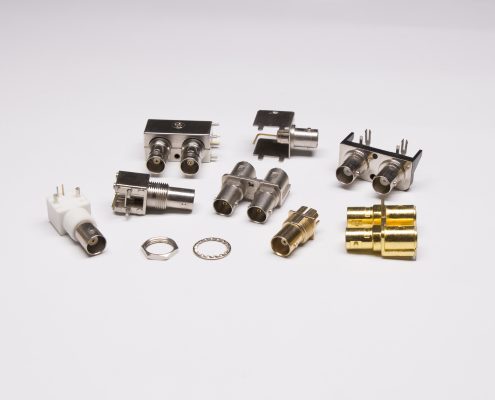

    二、 外观结构定制：从空间限制到操作便利

    物理空间的限制往往是硬件设计的最大挑战，我们的结构定制范围包括：

    1. 形状与出线方式

    • 直头（Straight）： 最传统的结构，适合面板安装。
    • 弯头（Right Angle）： 90度出线设计，有效保护线缆不被过度弯折，适合机箱背后的紧凑空间。
    • T型三通： 实现信号的分路与监测。

    2. 安装界面定制

    • 面板安装（Bulkhead）： 包含前装、后装、防水密封圈等多种选择。
    • PCB 封装： 涵盖插件（DIP）、贴片（SMT）、沉板式（Mid-mount）以及压入式（Press-fit），适配各种电路板布局。

    三、 材料与工艺定制：挑战极端工况

    对于在特殊环境下运行的设备，材料的稳定性至关重要：

    • 壳体材质： 标准黄铜镀镍、不锈钢（耐腐蚀）、铝合金（轻量化）。
    • 触点电镀： 可根据插拔次数和接触电阻要求，定制镀金厚度（从 3μin到 50μin）。
    • 防护等级： 提供 IP67/IP68 等级的防水结构定制，确保水下或户外基站的可靠互连。

    四、 德索连接器定制流程：从概念到产品

    我们深切理解研发周期的紧迫性，因此在东莞工厂建立了高效的快速响应机制。

    定制环节核心服务内容德索优势
    需求评估确认频率、阻抗、空间限制及线缆类型1对1技术顾问对接：400-6263-698
    电磁仿真利用 HFSS 软件进行 SI（信号完整性）模拟预判驻波比，降低开发风险
    快速样件精密 CNC 加工，无需漫长模具周期最快 7-10 天交付首样
    性能测试矢量网络分析（VNA）、拉力及盐雾实验提供完整原始测试数据报告

    无论您是需要一个支持 12G-SDI 视频传输的高频接头，还是一个能在深海环境下工作的防水BNC，德索连接器都能为您提供从设计到量产的一站式支持。

    拒绝妥协，定义您的互连标准。 现在就致电 400-6263-698，获取您的专属 BNC 定制方案建议书。

    特性阻抗50Ω与75Ω：国标对BNC接头的两种规格如何规定？

    /0 评论/在： /通过：

    在射频连接器的采购和选型中，BNC接头（Bayonet Neill–Concelman）因其独特的卡口式锁紧机构而应用极广。然而，许多工程师和采购人员在面对 50Ω（欧姆） 与 75Ω 两种规格时，往往仅凭经验选择，甚至认为两者可以随意互换。

    事实上，中国国家标准（GB）以及相关的国际标准（IEC）对这两种规格的物理结构、电气性能及适用场景有着极其严密的规定。作为精密互连方案供应商，德索连接器立足于深莞产业集群，始终坚持对阻抗精度的极致追求。今天，我们就带大家从标准层面看懂这两者的本质区别。

    一、 国标对BNC阻抗规格的定义核心

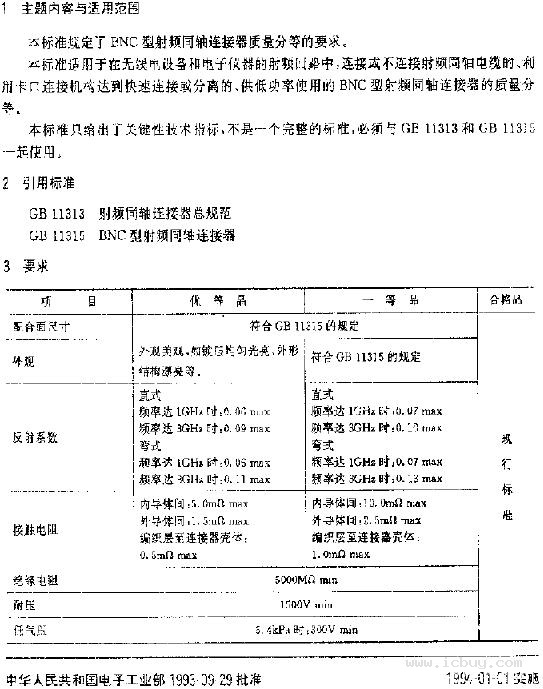

    根据我国国家标准 GB/T 11313.8（对应国际标准 IEC 61169-8），BNC系列射频同轴连接器被明确划分为两个具有不同特性阻抗的品种。

    1. 50Ω BNC：功率与宽频的平衡

    • 标准定义： 主要设计用于通用电子设备、实验室仪器以及早期的计算机网络（如粗缆/细缆以太网）。
    • 设计逻辑： 在 50Ω 阻抗下，空气介质同轴线能达到功率传输容量与低损耗的最佳折中点。其中心针较粗，结构稳固。

    2. 75Ω BNC：视频传输的基准

    • 标准定义： 专门针对广播电视、电信传输系统以及高清视频（SDI）接口设计。
    • 设计逻辑： 75Ω 阻抗在同轴传输中能实现最低的信号衰减。为了达到这一阻抗，标准规定其中心针直径必须减小，且内部绝缘支撑结构与 50Ω 版本显著不同。

    二、 物理结构的标准差异：不仅是“芯”细了

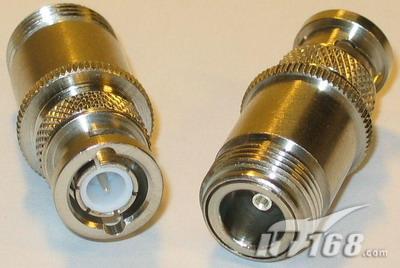

    国标对两种规格的界面尺寸有严格的公差规定，这也是判断接头是否“靠谱”的物理依据：

    • 绝缘体填充：
      • 50Ω： 中心针周围通常填充有完整的白色聚四氟乙烯（PTFE）绝缘层。
      • 75Ω： 为了降低分布电容并调节阻抗，75Ω 接头的内部往往是“空气介质”较多，或采用更薄、带槽的绝缘支撑。
    • 中心针直径：
      • 根据标准，50Ω 的中心插针直径大于 75Ω。这意味着如果强行将 50Ω 插头插入 75Ω 插座，会导致插座内部簧片被永久性撑开变形，造成损坏。

    三、 电气性能指标：标准中的“硬约束”

    国标不仅规定了怎么长，还规定了怎么表现。在 德索连接器 的实验室中，所有产品均需通过以下指标的校验：

    • 电压驻波比 (VSWR)：标准要求在特定频率（如 2GHz 或 3GHz）内，VSWR 需维持在极低水平（通常小于 1.2）。阻抗失配会导致 VSWR 激增，产生明显的信号反射。
    • 频率覆盖：
      • 普通 50Ω BNC 通常工作在 4GHz 以下。
      • 高性能 75Ω BNC（尤其是满足 12G-SDI 标准的）频率可扩展至 12GHz，以支持 4K/8K 超高清视频传输。

    四、 如何根据标准进行选型？

    作为采购或技术人员，您可以拨打 400-6263-698 咨询德索技术支持，或参考以下标准指南：

    1. 看后端线缆： 连接 50Ω 线缆（如 RG58）必选 50Ω 接头；连接 75Ω 线缆（如 RG59、RG6）必选 75Ω 接头。
    2. 看应用频段： 高清视频、广播转播设备必须严格执行 75Ω 标准，否则画质会出现重影或黑屏。
    3. 看环境可靠性： 确认厂家是否符合 GB/T 标准中的盐雾、机械寿命（插拔次数 500 次以上）测试要求。

    阻抗不是一个随意的数字，它是电磁波在传输路径上的物理规则。选错规格不仅会造成信号“翻车”，更可能损毁昂贵的后端仪器。德索连接器深耕互连领域多年，严格执行国标与国际标准，确保每一枚BNC接头从材料选取到阻抗微调都达到工业级精度。如果您在项目中遇到复杂的阻抗匹配问题，或需要针对特殊频段进行非标定制，欢迎致电 400-6263-698。让我们用专业技术，为您的信号传输保驾护航。

    标准BNC接头选不到想要的规格？我们为您提供非标定制服务

    /0 评论/在： /通过：

    在精密仪器研发、特种通信或高端安防监控项目中，硬件工程师经常会遇到一个尴尬的局面：翻遍了主流厂商的规格书，却发现现有的标准BNC接头无法完美适配。要么是安装空间太局促，普通直插头会折弯线缆；要么是工作频率要求极高，标准件的驻波比（VSWR）达不到要求。

    作为深耕精密互连领域的德索连接器，我们深知“标准化”虽然高效，但“差异化”才是创新的动力。立足于东莞成熟的产业链，我们不仅生产标准件，更擅长为您的特殊应用场景量身打造非标BNC定制方案。

    一、 哪些场景需要“非标定制”？

    如果您的项目遇到以下挑战，标准件往往力不从心：

    • 空间极度受限： 需要超薄沉板式（Mid-mount）、极小弯角（Right Angle）或特定长度的引脚以适配紧凑的 PCB。
    • 极端环境挑战： 需要在强酸碱、超高盐雾、或 -65°C 至 +200°C 的极端温差下长时间稳定工作。
    • 高性能频率要求： 标准 BNC 通常工作在 4GHz 以下，如果您需要稳定的 6GHz 甚至 12GHz（4K/8K 视频传输）的高性能指标。
    • 特殊材料需求： 为了防磁或减重，需要改用不锈钢、铝合金壳体，或特定厚度的镀金层（如 30μin 或 50μin）以延长机械寿命。

    二、 德索“全维度”定制服务能力

    我们提供的定制不仅是外形的改变，更是从电学到机械力的深度重构。

    1. 电气性能定向调校

    通过 HFSS 电磁仿真软件，我们可以在开模前对接口的阻抗连续性进行模拟。无论您的系统是 50欧姆、75欧姆，还是特定的非标阻抗，我们都能确保回波损耗和插入损耗达到理想状态。

    2. 机械结构自由定义

    • 安装形式： 穿面板（Bulkhead）、法兰安装（Flange）、压接式、焊接式、以及各类非标 PCB 封装。
    • 锁紧机构： 除了标准卡口，可定制加强型锁紧机构，增强抗振动性能。

    3. “连接器 + 线束”一站式总成

    不仅仅提供接头，我们还能根据您的长度需求、线径要求（如超细线 RG178 或低损耗线 LMR-200），提供预压接好的线束成品，到手即用，免去您的加工烦恼。

    三、 从方案到量产：我们的协作流程

    我们深知小批量研发的紧迫性，因此优化了定制链路：

    阶段服务内容交付成果
    需求对接技术评估频率、阻抗、机械公差及环境要求技术可行性报告
    协同设计3D 模型设计 + SI 信号完整性仿真设计图纸确认
    快速打样利用精密 CNC 或 快速模具进行首样产出物理样件（通常 7-10 天）
    严苛测试矢量网络分析（VNA）、拉力测试、盐雾实验完整测试报告
    柔性生产支持从几十套小批量研发到万级规模量产合格成品交付

    四、 为什么选择德索连接器定制？

    • 工业级品质： 坚持选用高纯度铍铜触点和优质聚四氟乙烯（PTFE）绝缘材料。
    • 响应速度： 位于东莞制造中心，模具、电镀、加工配套极速响应。
    • 技术沉淀： 拥有超过 10 年的射频连接器研发经验，服务过数千家工业及科研客户。

    在创新的道路上，不应让“找不到合适的接头”成为阻碍。德索连接器不仅提供产品，更提供解决问题的能力。无论您的定制需求是多么冷门、多么严苛，我们的技术团队都将全力以赴，为您打造专属的互连桥梁。欢迎致电 400-6263-698 开启您的定制化方案讨论，让我们用精密技术缩短您的产品上市周期。

    BNC接头接线全攻略：资深工程师教你如何做出工业级标准接头

    /0 评论/在： /通过：

    在监控工程与射频通信领域，BNC接头的接线质量直接决定信号清晰度。新手接线常因工艺不范导致视频闪烁或电磁干扰。作为长期处理互连方案的工程师，我深知细节决定成败。德索连接器作为行业佼佼者，其产品阻抗控制严苛。无论在高带宽示波器还是复杂监控链路中，掌握正确接法是稳定运行的前提。德索连接器凭精密制造简化了安装并增强可靠性，协助技术人员在面对高频挑战时，迅速做出符合工业标准的互连链路，确保复杂环境下数据传输的纯净与精准。

    一、 准备工作：选对工具与物料

    工欲善其事，必先利其器。在开始接线前，请务必根据应用场景匹配物料：

    1. 确认阻抗匹配： 监控视频通常使用75Ω接头及线缆（如RG59），而射频测量通常使用50Ω系统（如RG58）。
    2. 核心物料选择： 选择像德索连接器这样采用高纯度黄铜镀金中心针的接头，能有效降低接触电阻，预防因环境潮湿导致的信号氧化衰减。

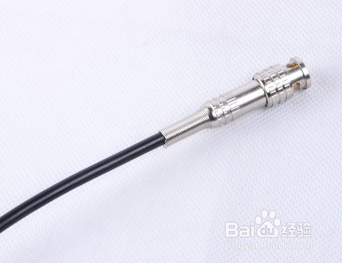

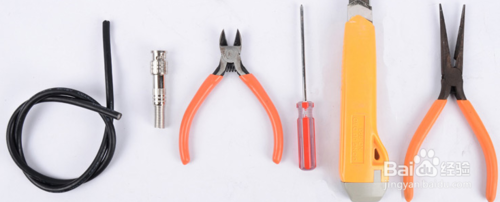

    3. 必备工具： 专业的同轴剥线刀、BNC专用六角压接钳、斜口钳。

    二、 标准压接式BNC接头接线步骤（五步法）

    压接式是目前工业应用最稳固、信号一致性最好的方式，其核心在于物理层面的永久性紧固。

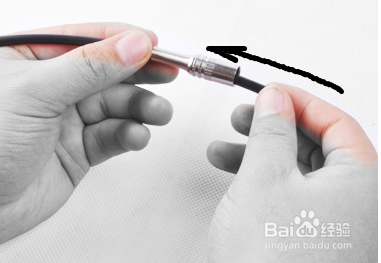

    1. 套入金属套环（Ferrule）

    首先将金属压接套环套入电缆。这一步极易被忽略，如果先压接了中心针，套环将无法通过，只能剪断线缆重来。

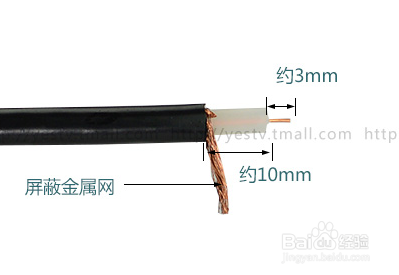

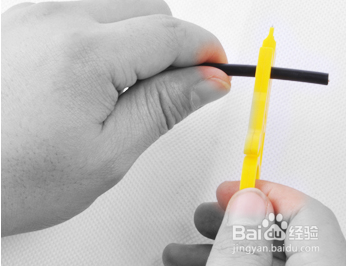

    2. 精确剥线与尺寸控制

    使用同轴剥线刀分层剥开电缆。标准的剥线尺寸对驻波比（VSWR）有直接影响：

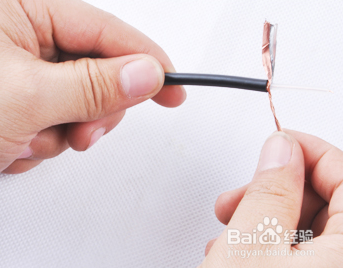

    • 外皮： 剥开约12mm。
    • 屏蔽网： 留出约8mm，均匀向后翻开。优质接头（如德索系列）的屏蔽覆盖率设计极高，要求屏蔽网必须360度环绕管脚。
    • 内绝缘层： 剥开约4mm，露出中心铜芯。
    RG174/RG316插头的180度BNC连接器焊接

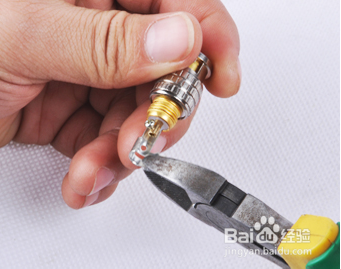

    3. 压接中心针（Center Pin）

    将铜芯插入中心针末端。确认铜芯完全触底后，使用压接钳对应小孔位压接。压接后的中心针应能承受至少50N的拉力且不晃动。

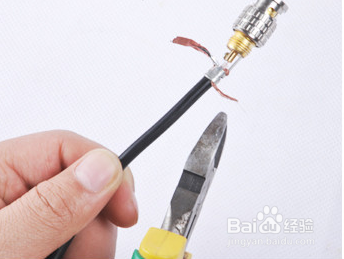

    4. 插入连接器主体

    将压接好的电缆插入主体，直到听到“咔嗒”声。此时，将向后翻开的屏蔽网重新覆盖在连接器尾部的金属柄上。

    5. 二次压接套环

    将套环向前推并包覆屏蔽网。使用压接钳大孔位进行六角压接。此步骤后，屏蔽层应与接头主体形成完整的电连续性，构建完美的法拉第笼屏蔽，从而大幅提升抗干扰（EMI）能力。

    用于RG174/RG316的BNC连接器公头弯式接线压接

    三、 现场工程师的“避坑”建议

    在实际施工中，以下细节决定了工程的生命周期：

    • 严防细微短路： 剥线时必须检查是否有编织层的碎铜丝接触到中心针，任何肉眼难辨的毛刺都会导致信号全无。
    • 物理强度校验： 优质的德索连接器设计有防滑槽，压接后应适当拽拉。如果套环轻易脱落，说明压接钳口径不匹配或线缆规格选错。
    • 防潮密封： 若接头位于室外，建议接线后加套带胶热缩管。防止水分顺着编织网的毛细作用渗入接头，导致绝缘介质层阻抗发生物理偏移。

    综上所述，BNC接头接线是对材料理解与工艺执行的综合考验。从阻抗匹配到剥线精度，每一处细节都关乎信号完整性。德索连接器深耕互连领域多年，凭对电磁兼容性的深刻理解，确保接口在严苛环境下表现卓越，规避了接线隐患带来的后期运维成本。德索致力于通过专业技术支持，协助工程师打造高标准系统。若您在接线工艺或高频传输上有任何疑问，欢迎致电德索。咨询热线：400-6263-698。
