为什么BNC连接器会出现重影或雪花？视频传输中的阻抗匹配技巧

在安防监控、广播电视及高精度仪器检测领域，BNC连接器是实现视频信号传输的核心组件。然而，许多工程师在现场调试时，常会遇到画面出现“重影”（鬼影）或“雪花”（杂波）的现象。作为专业的连接器解决方案商，德索连接器深知，这些干扰往往并非来自线缆质量本身，而在于物理连接层的阻抗失配。本文将从资深射频工程师的视角，深度解析如何通过阻抗匹配技巧提升传输质量，确保每一路高清信号都能稳定触达。

一、 画面故障的根源：阻抗不连续性

在视频传输链路中，BNC连接器不仅是物理接口，更是电磁波传播的通道。当信号在传输线中移动时，如果遇到阻抗突变，部分能量会像水波遇到墙壁一样发生反射。

• 重影（Ghosting）的成因： 当线缆、连接器与显示设备的阻抗不一致时（例如 75Ω 的线缆接入了 50Ω 的接口），反射信号会延迟一段时间再次进入接收端，在主图像旁边形成一个虚影。
• 雪花（Snowy Image）的成因： 阻抗不匹配会导致驻波比（VSWR）升高，降低信噪比，使高频成分丢失，图像随之布满细小的杂点。

二、 工程师必知的阻抗匹配技巧

为了消除反射，确保信号的完整性，技术人员需要严格遵循以下三个匹配原则：

1. 严格区分

50Ω 与 75Ω

这是最基础也最容易被忽视的细节。

• 50Ω BNC： 主要用于微波、射频（RF）及数据传输。

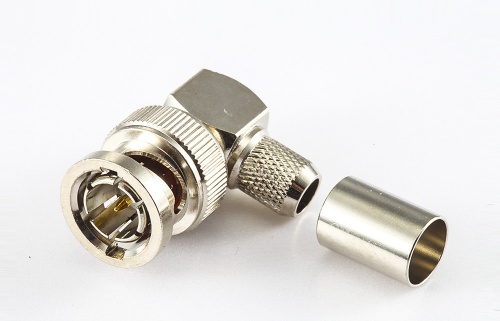

• 75Ω BNC： 专门用于标准视频信号（如SDI、模拟监控）。两者结构略有不同，内部绝缘介质的分布决定了其特性阻抗。切勿混用，否则在频率超过 300MHz 时，失配将极其明显。

2. 维持物理结构的同轴性

在安装过程中，线缆剥离长度应精确，确保屏蔽层与BNC外壳、中心芯线与中心插针之间的连接平滑过度。任何多余的露铜或粗糙的压接都会改变局部感抗与容抗，造成阻抗波动。

3. 终端匹配（Terminator）

如果信号源有多路输出，而其中某一路悬空（未接负载），则必须在末端BNC接口上加装一个 75Ω终端电阻。这能吸收多余能量，防止反射信号回流干扰其他通道。

三、 采购与技术选型建议

对于采购人员而言，识别高质量的BNC连接器需关注以下参数：

• 电压驻波比（VSWR）： 理想值为 1.0，数值越小代表匹配度越高。
• 频率范围： 确保连接器支持的带宽覆盖您的视频标准（如 12G-SDI 需支持高达 12GHz 的频率）。
• 电镀工艺： 金针或银针能有效降低接触电阻，减少高频损耗。

面对日益精密的高清传输需求，阻抗匹配不仅是理论上的公式，更是决定项目交付质量的关键点。德索连接器专注于高性能BNC、SMA等射频同轴连接器的研发与制造，通过精密注塑与严格的阻抗测试工艺，确保每一枚产品都能实现极低的信号损耗。如果您在工程实践中遇到视频干扰、信号衰减或复杂的系统架构问题，德索的技术团队随时准备为您提供一站式优化方案。
