板端与线端FAKRA连接器区别及选型注意事项

在车载射频传输系统中，FAKRA连接器凭借其卓越的标准化设计、机械防错功能及高频信号稳定性，已成为汽车互连的“标配”。然而，面对板端与线端两种不同的接口形态，很多工程师在设计初期容易混淆。正确理解二者的区别并掌握选型要点，是确保整车电子系统信号完整性的关键。

作为深耕车载互连领域的源头智造商，德索连接器为您深度梳理板端与线端的区别及选型指南。

一、 板端vs线端：核心区别解析

FAKRA连接器根据安装位置和应用需求，主要分为板端（PCB Mount）和线端（Cable Mount）两大类。

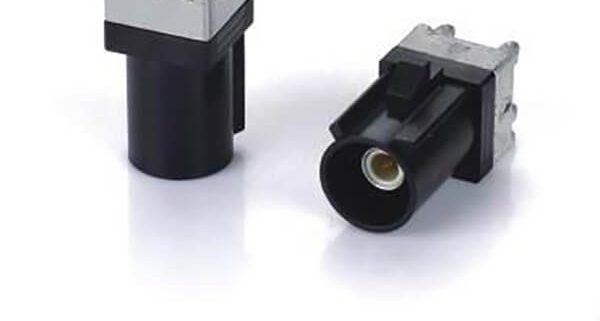

1. 板端连接器（PCB Mount）

• 安装位置：直接焊接或固定在PCB电路板上，是设备（如车载主机、摄像头模组、GPS模块）的信号输入/输出接口。
• 主要形态：通常为直式（Straight）或直角式（Right Angle），支持SMT（表贴）或通孔（Through-hole）焊接技术。
• 核心价值：承载PCB内的高频信号，确保信号从主板高效传输至外界。它通常设计有更强的金属壳体加固，以承受装配过程中的机械应力。

2. 线端连接器（Cable Mount）

• 安装位置：连接在同轴电缆（如RG174、RG316等）的末端，负责线束与设备或线束之间的对接。
• 主要形态：分为公头（Plug）与母头（Jack），通过压接（Crimp）或焊接工艺将连接器与电缆固定。
• 核心价值：构建物理传输通道，需要具备极高的抗震动能力，以应对汽车在颠簸路面行驶时的动态应力。

二、 选型注意事项：避坑指南

选型不仅仅是选择型号，更是对信号完整性、机械空间与环境耐久性的综合考量。

1. 阻抗一致性是命脉

无论板端还是线端，FAKRA连接器必须严格符合50Ω 特性阻抗标准。在选型时，请务必确保连接器的接口设计与线缆的传输特性完美匹配。阻抗突变是导致高频信号回波损耗（Return Loss）增加、视频画面出现雪花或断连的主因。

2. 机械防错编码（Keying Code）

FAKRA最显著的特征就是多达13种以上的机械编码（A-Z）。

• 选型要点：务必根据主机厂（OEM）的设计规格选择对应的颜色编码。板端接口的编码必须与对插的线端编码完全一致，否则将无法物理对插。切记： 通用型（Z型，水蓝色）虽然通用，但在量产车型中应尽量避免，以防人工装配时插错功能。

3. 空间约束与连接角度

• 直式vs直角式：在空间紧凑的车载摄像头或显示屏模组中，直角式连接器往往是首选，它能有效降低线缆弯折半径，减少空间占用，并缓解对电路板的拉扯力。

4. 环境适应性（耐候与抗震）

车载环境极度严苛。在选择供应商时，应重点核查：

• 密封性能：是否需要防水级别（如IP67/69K）？
• 抗震强度：是否具备CPA（连接器位置保证）或TPA二次锁定机构，防止车辆行驶中的震动导致松动。

三、 工程师实战建议：如何选择优质供应商？

在采购板端或线端FAKRA连接器时，建议您关注以下三个维度：

1. 模具精度：优质连接器的卡槽间隙极小，手动对插时应有清晰的“咔哒”声。若模具精度不足，不仅插拔感差，还可能产生内部金属疲劳。
2. 射频测试报告：正规厂家应能随货或在技术文档中提供 VNA（矢量网络分析仪）实测曲线，证明其产品在 6GHz 高频段下的稳定性。
3. 定制化灵活性：一家好的供应商不应只卖标准品。如需非标的PCB焊接引脚或特殊的屏蔽外壳，能够快速响应并开模调整的厂家，能为您节省大量设计时间。

德索连接器：车载射频互连的专业后盾

作为扎根东莞的射频连接器智造商，德索连接器拥有完善的FAKRA板端与线端产品系列，严格遵循IATF16949质量体系生产。我们不仅提供高一致性的标准组件，更能根据您的结构布局提供定制化设计方案。

• 精准编码支持：全系列覆盖A-Z及Z编码，完美适配您的车载互联链路。
• 精密制造：高精度自动化产线，确保每一个阻抗点的电性能稳定。
• 快速打样：助力您的研发项目在激烈的市场竞争中快人一步。
