BNC连接器与电缆如何匹配？从阻抗、线径到剥线长度的完整配对指南

在射频（RF）互连领域，BNC连接器的性能上限往往不取决于接头本身，而取决于“连接器与电缆”的匹配精度。很多射频链路出现信号反射、视频雪花或通信中断，根本原因往往是电缆型号与连接器规格未对齐。

作为深耕精密射频互连领域的源头智造商，德索连接器为您整理了这份从阻抗到剥线的完整匹配指南，助您构建高质量的射频链路。

一、 选型的核心：阻抗匹配（50Ω vs 75Ω）

这是BNC匹配中绝对不可触碰的红线。

• 50Ω 系统：主要应用于无线通信、GPS/GNSS天线、测试仪器及工业射频控制。其设计重点在于功率传输最大化。
• 75Ω 系统：主要应用于音视频传输、广电信号（SDI/HD-SDI/12G-SDI）及闭路监控。其设计重点在于信号衰减最小化。

避坑指南：千万不要将50Ω的BNC接头压接在75Ω的同轴电缆上（反之亦然）。虽然物理上可能插得进去，但接口处的阻抗不连续会造成严重的信号回波损耗（Return Loss），在高频段，这种不匹配足以让信号质量下降50%以上。

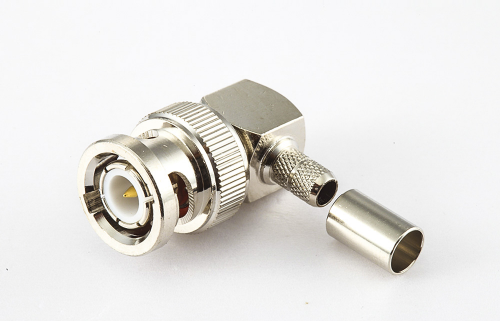

二、 物理匹配：线径与压接规格的对应

BNC连接器的压接模具（Die Set）是专为特定线径（Cable O.D.）设计的。如果您使用的同轴电缆线径不匹配，会导致以下后果：

1. 线径过小：压接套管（Ferrule）无法有效抓紧屏蔽层，导致线束松动，接地电阻增大。
2. 线径过大：强行压接会压裂绝缘层，甚至导致连接器壳体变形，彻底改变传输阻抗。

选型建议：在采购前，请务必确认您的线缆型号（如 RG174, RG316, RG59, RG6, RTK031 等）。德索连接器在产品规格书中均明确标注了配套电缆的规格范围。如果您使用的是特殊线缆（如低损耗发泡聚乙烯线），请务必向厂家咨询是否需要定制压接套管尺寸。

三、 决定成败的步骤：剥线长度的精准控制

压接工艺中最常见的问题就是剥线长度不准。BNC连接器的内部结构非常精密，错误的剥线尺寸直接导致内导体无法精准落位。

标准剥线步骤参考（以常用BNC压接头为例）：

1. 外层剥皮：去除外护套，露出屏蔽网（不要损坏屏蔽层）。
2. 屏蔽处理：将屏蔽网向后翻开或根据设计要求修剪（某些结构需要将其夹在套管中间）。
3. 绝缘层剥离：去除介质绝缘层，露出中心导线。重点： 确保切口平整，无毛刺。
4. 内导体连接：将中心针压接到导线上，确保中心针根部紧贴绝缘层，且针尖位置符合连接器插入深度要求。

专家建议：剥线长度应严格参照该型号连接器的《加工规格书》。若条件允许，建议使用机械剥线机而非手动刀具，以保证每批次剥线精度的一致性。

四、 性能验证：如何确认匹配成功？

配对完成后，仅靠肉眼观察是不够的。高质量的互连需要经过以下验证：

• 机械拉力测试：尝试手动拉动电缆与接头，应无松动感。
• 电气一致性验证：压接完成后，必须使用 矢量网络分析仪 (VNA) 对成品线束进行扫描。观察在目标工作频段下的S11参数（回波损耗）。若数值低于 -20dB，说明该匹配度优秀；若出现明显的波峰，说明存在阻抗突变。

五、 德索连接器：提供标准化互连保障

作为射频互连方案的源头工厂，德索连接器不仅供应高质量的连接器组件，更致力于为您提供从选型到工艺的“保姆式”支持：

• 全系列配套：覆盖 50Ω与75Ω全系产品，匹配主流国产与进口线缆型号。
• 数据支持：每一款连接器均配有详细的加工图纸和建议参数，降低您的线束研发风险。
• 定制开发：若您的项目涉及特殊环境或异形线缆，我们支持模具定制与射频匹配仿真，彻底解决“配不上”的难题。

还在为BNC连接器与线缆的选型匹配而头疼吗？ 欢迎拨打我们的官方服务热线：400-6263-698，获取《射频同轴线束加工指导手册》。我们愿以专业工艺，为您构建稳固、高效的信号传输链路。
