HSD连接器不同编码类型有什么区别？如何选择？

在汽车电子、高速通信以及智能设备应用中，HSD连接器因具备高速数据传输、信号稳定性高、抗干扰能力强等特点，被广泛应用于车载摄像头、显示系统、ADAS辅助驾驶以及车载娱乐模块。

对于采购人员来说，HSD连接器除了关注型号、规格和性能参数外，还需要注意产品编码类型。不同编码类型主要用于区分接口匹配关系，避免线束装配错误。如果选型不当，可能导致连接器无法配合使用，影响项目交付进度。

德索连接器根据多年HSD连接器应用经验，为您介绍不同编码类型的区别，以及采购过程中如何正确选择适合的产品。

一、HSD连接器编码类型是什么？

HSD连接器编码主要是指连接器结构上的防错设计，通过改变外壳定位结构、键位位置等方式，对不同接口进行区分。

由于汽车内部通常存在多个高速数据接口，例如摄像头、显示屏、导航模块等，如果所有接口采用相同结构，在生产装配过程中容易出现误插。因此，HSD连接器通过不同编码设计，让不同功能接口只能与对应产品连接，提高装配效率和系统可靠性。

需要注意的是，HSD连接器编码并不代表传输速度等级，也不是性能高低的区分，而主要用于接口识别和防止错误连接。

二、不同HSD编码类型有什么区别？

目前市场上的HSD连接器通常通过A、B、C、D等不同编码形式进行区分，不同编码之间最大的区别在于机械结构设计。

例如：

编码类型	主要区别	应用特点
A编码	标准键位结构	常用于基础高速数据连接
B编码	定位结构不同	用于区分不同功能接口
C编码	防错设计优化	适合多接口系统应用
D编码	特殊结构设计	用于特定设备或模块

不同编码类型在电气性能方面可能保持一致，但由于接口结构不同，无法相互替代。

采购时不能仅根据外观判断，需要按照项目要求确认具体编码型号。

三、采购HSD连接器如何选择编码类型？

对于采购人员来说，HSD连接器编码选择主要依据实际应用需求，而不是根据价格或外观决定。

首先，需要确认设备端接口定义。不同汽车项目、设备模块对于连接器编码通常有明确要求，需要根据客户提供的BOM、图纸或者技术规范进行采购。

其次，需要确认连接器应用位置。例如：

• 车载显示模块，需要重点关注接口匹配和信号稳定性；
• 摄像头系统，需要关注防护性能和连接可靠性；
• 智能驾驶模块，需要考虑长期运行稳定性。

如果项目中存在多个HSD接口，建议采用不同编码进行区分，可以有效降低生产装配错误。

四、HSD连接器选型不能只看编码

虽然编码是HSD连接器采购中的重要因素，但并不是唯一判断标准。

实际采购过程中，还需要关注：

传输性能：确认连接器是否满足系统数据传输要求，包括信号速率、阻抗匹配以及屏蔽性能。

产品兼容性：确认连接器与线束、端子、设备接口是否匹配，避免采购后无法安装使用。

使用环境：根据产品安装环境选择合适型号，例如车内设备、车外摄像头、新能源汽车控制模块，对连接器耐温、防护以及抗振动要求不同。

供应稳定性：批量项目还需要关注供应商生产能力、产品一致性以及交付能力。

五、HSD连接器采购常见问题

1. 认为编码不同代表性能不同

这是采购过程中比较常见的误区。HSD编码主要用于防错，不代表连接器传输性能等级。

2. 只根据颜色确认型号

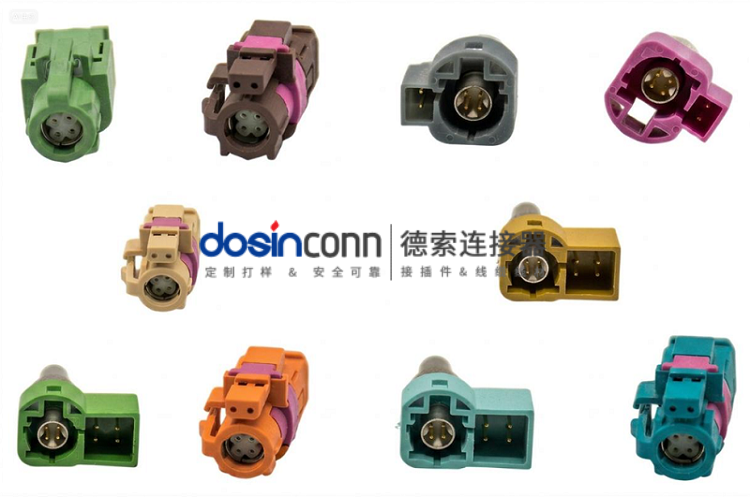

部分HSD连接器会通过颜色区分编码，但不同供应商颜色定义可能存在差异，不能作为唯一采购依据。

3. 忽略后续项目扩展

如果项目后期增加摄像头、显示模块等功能，前期没有规划编码类型，可能导致线束系统调整。

因此，在采购初期应充分确认产品规格，选择具有兼容性和扩展性的方案。

六、选择专业HSD连接器供应商更重要

HSD连接器属于高速精密连接产品，采购时不仅需要关注单个型号，更需要关注供应商的产品能力。

专业供应商能够提供：

• HSD连接器型号匹配；
• 编码类型确认；
• 线束配套方案；
• 定制化开发服务；
• 批量生产支持。

德索连接器专注于高速连接器产品研发与应用，为汽车电子、智能设备及工业领域客户提供稳定可靠的HSD连接解决方案。从产品选型到项目配套，帮助客户降低采购风险，提高连接系统可靠性。

HSD连接器不同编码类型的主要区别在于接口防错结构，而不是传输性能差异。采购过程中，需要根据设备接口要求、应用环境以及线束方案选择对应编码型号。

正确选择HSD连接器，不仅可以避免装配错误，还能够提升产品稳定性和项目交付效率。如需了解HSD连接器编码类型、型号选型或定制方案，可联系德索连接器，电话：400-6263-698，获取专业连接器解决方案。
