如何降低N型连接器信号损耗？优化设计方法介绍

在现代无线通信、微波工程、卫星导航以及高端射频测试系统中，N型连接器作为一种大功率、高频段的螺纹同轴接口，被广泛应用于各种复杂链路中。然而，随着通信频率向GHz甚至更高频段迈进，射频信号在传输过程中的“损耗”成为了困扰研发工程师的核心痛点。
信号损耗过高不仅会导致发射功率下降、系统灵敏度降低，还会引起连接器局部发热，进而影响整个设备的稳定性。那么，在结构设计与制造环节，究竟该如何有效降低N型连接器的信号损耗？ 作为深耕精密互连领域的制造专家，德索连接器为您系统盘点核心的优化设计方法。

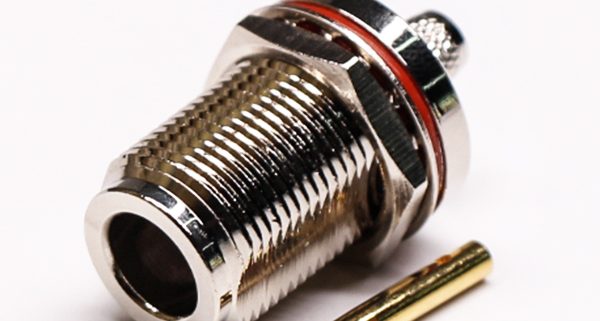

一、 剖析根源：N型连接器信号损耗的主要来源

在探讨优化设计之前，我们首先需要明确射频损耗（主要包括插入损耗 Insertion Loss 和回波损耗 Return Loss）在N型连接器中是如何产生的：

1. 阻抗不匹配引起的反射损耗：当连接器内部的微观几何尺寸发生突变时，特性阻抗无法严格维持在50Ω（欧姆），从而导致高频信号在接口处发生反射。
2. 介质损耗：内部绝缘支撑体对高频电磁场能量的吸收与转化。
3. 导体损耗与表面粗糙度：电流在导体表面流动时，因趋肤效应和金属电阻、表面粗糙度产生的热损耗。
4. 接触电阻引起的欧姆损耗：公母头插合时接触不良或接触面积不足。

二、 降低N型连接器信号损耗的5大核心优化设计方法

为了将信号损耗降至最低，优秀的连接器源头工厂通常在研发与制造阶段采取以下关键设计优化：

1. 结构阻抗连续性优化（消除阻抗突变）

• 设计策略：N型连接器的外导体直径较大，为了在过渡到内导体插针时保持50Ω的特性阻抗，必须对内外导体之间的相对尺寸进行精确的电磁仿真设计。

• 落地实践：采用先进的3D电磁仿真软件（如 HFSS）对过渡段进行圆滑过渡和补偿设计，避免突兀的阶梯结构，从而将电压驻波比（VSWR）压制到极致，大幅减少因阻抗反射带来的信号损耗。

2. 精选低介电常数与低损耗的绝缘材料

• 设计策略：绝缘支撑体（介质）的材质直接影响高频下的介电常数（ϵr​ ）和耗散因数（$\tan\delta$）。
• 落地实践：彻底淘汰低端塑料，全面采用聚四氟乙烯（PTFE /铁氟龙）作为绝缘介质。PTFE具有极低的介电常数（约 2.1）和极小的介质损耗角正切值，能有效确保射频信号在穿过介质时能量不被“吃掉”。

3. 提升导体表面光洁度与优化电镀工艺

• 设计策略：在高频下，电流主要集中在导体表面流动（趋肤效应）。导体表面的微观粗糙度会直接增加表面电阻，导致导体损耗上升。

• 落地实践：选用高纯度优质黄铜或铍青铜基材，并利用高精度的CNC车床将加工表面光洁度推向微米级。同时，采用高质量的电镀工艺（如加厚镀金或镀银层），降低表面电阻，使电流流动更加顺畅。

4. 优化内导体插孔的“弹性结构”与接触稳定性

• 设计策略：接触电阻是产生损耗和发热的温床。如果母头弹性爪张合力不足，会导致微观接触面积减小。
• 落地实践：对母头内导体的开槽结构进行力学与电接触双重优化，采用高弹力磷青铜并配合精密热处理工艺，确保公头插针插入时能获得360度均匀、紧密的强力夹紧，将接触电阻降至最低。

5. 严格的生产制造公差控制与VNA全检

• 设计策略：再完美的图纸，如果量产时公差失控，也会导致性能大打折扣。
• 落地实践：在制造端严格控制微米级车削公差，并通过矢量网络分析仪（VNA）对每一批次的射频连接器进行高频插损与回波损耗抽检或全检，从源头确保交付到客户手上的每一颗产品都拥有极低的损耗表现。

三、 结语：以精密设计赋能低损耗射频传输

降低N型连接器的信号损耗，不仅需要深厚的电磁场理论支撑，更对制造厂家的模具精度、车削工艺和检测能力提出了严苛考验。

作为深耕精密互连领域的源头制造工厂，德索连接器在N型同轴连接器的设计与生产中，始终坚持“低损耗、高可靠”的研发理念。我们通过先进的仿真优化、PTFE优质介质、精密电镀与严格的VNA测试，为您打造性能卓越的射频互连通道。
