MCX连接器线缆组件加工需要注意哪些问题？

在追求轻量化与高集成度的电子产品设计中，MCX连接器线缆组件因其微型化体积、优秀的电气性能及推拉自锁（Snap-on）设计，成为各种微型射频传输场景的首选方案。
然而，MCX组件的体积极小（外径通常仅为 3.6mm 左右），这使得其加工组装过程对精细度要求极高。如果加工工艺粗糙，不仅会导致组件的高频性能大打折扣，甚至可能直接造成短路或接触不良。作为深耕精密互连领域的制造专家，德索连接器为您梳理MCX线缆组件加工过程中必须严控的5个关键环节。

一、 核心加工痛点与工艺要点

1. 线缆剥线：严控“毫厘之差”

MCX连接器的内部结构极其紧凑，剥线尺寸直接决定了后续压接与焊接的质量。

• 工艺注意：必须使用专业的同轴电缆剥线机或高精度刀具。剥线时，外护套、屏蔽网、绝缘层及中心导体的切割长度偏差必须控制在 ±0.1mm 以内。
• 风险提示：剥线过长会导致中心针裸露过长引发阻抗异常；过短则会导致内导体无法与中心插针完全接触，产生虚焊或接触阻抗增大。

2. 屏蔽网处理：杜绝“毛刺串扰”

MCX组件体积小，编织屏蔽网的处理难度极大。

• 工艺注意：翻折屏蔽网时，必须确保网丝排列整齐，严禁有任何一根零散的铜丝触碰到中心导体位置。在组件加工中，任何一根毛刺都可能在狭小的腔体内造成瞬间短路。
• 工艺建议：建议采用先进的自动化套管扩孔工艺，确保屏蔽网覆盖均匀且无毛刺，从而保障组件的高频EMI屏蔽效能。

3. 焊接与压接：力度与温度的双重考验

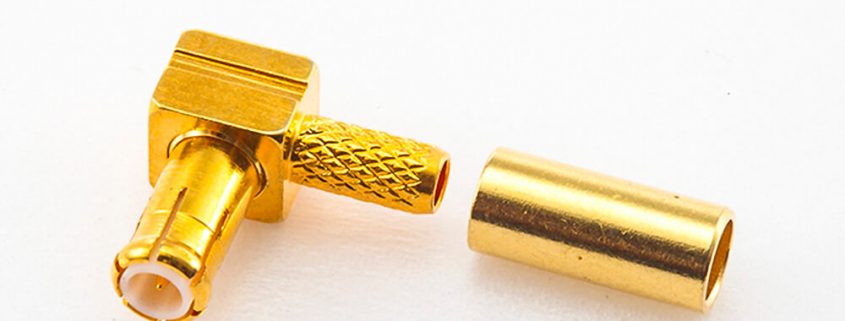

MCX的内针与外壳压接极为精细。

• 工艺注意：
  • 焊接环节：必须使用温控精准的焊台，焊接时间严格控制在2秒内。锡量必须适中，防止“锡珠”滴落在绝缘体（PTFE）上导致高频特性劣化。
  • 压接环节：必须选用与线缆线径（如 RG178、RG316）完美匹配的专用精密压接钳。压接模具如果精度不足，极易导致外壳变形或造成中心针倾斜，直接破坏50Ω的阻抗特性。

4. 高频阻抗的“微观一致性”

MCX主要应用于高频信号传输，加工过程中的任何微小形变都可能导致阻抗失配。

• 工艺注意：在组装过程中，操作人员切忌暴力推拉组件。应使用专用的导向夹具，确保中心导体直线推入，避免绝缘介质（PTFE）在内部发生偏移，否则会导致组件的回波损耗（VSWR）严重超标。

5. 严格的成品出厂检测

由于MCX组件微小，人工肉眼检查极难发现深层次的电气缺陷。

• 工艺注意： 成品加工完成后，全检或高比例抽检是硬指标。
• 核心设备： 必须使用矢量网络分析仪（VNA）进行高频插损与回波损耗检测，同时配合光学影像测量仪复核机械尺寸，确保每一根出厂的线缆组件都符合射频传输标准。

二、 MCX线缆加工避坑指南（对照表）

加工环节	常见错误	正确做法
剥线	手动剥线，尺寸不一	使用精密剥线机，严控公差
屏蔽网	乱丝残留，导致内部短路	仔细梳理平整，确保无毛刺
焊接/压接	过热或模具不匹配	使用专用压接钳，严控焊锡量
组装	暴力安装，导致绝缘体移位	配合专用装配夹具，轻推到位
检测	仅做导通测试	必须做 VNA 高频阻抗与损耗测试

三、 为什么选择德索连接器作为您的组件加工伙伴？

MCX线缆组件的加工不仅是组装，更是一门关于精密制造与微波工程的艺术。作为深耕精密互连领域的源头工厂，德索连接器具备以下核心优势：

• 源头制造：拥有独立的模具开发与精密数控加工能力，从组件主体到组装夹具全闭环控制，保障微米级工艺精度。
• 数字化智造：引入自动化压接与组装产线，大幅降低了人工操作带来的不稳定性与废品率。
• 实验室级检测：配备完善的射频实验室，每一批次MCX组件均经过VNA高频性能指标确认，保障您的无线信号传输“零失真”。
