同样是小型射频接口，SMB连接器和其他产品到底怎么区分

在通信设备、测试仪器、汽车电子、工业控制等产品中，小型射频接口的应用非常普遍。很多工程人员在选型时会发现，SMB、SMA、MCX、MMCX等连接器外形和应用场景存在一定相似性，但真正用于项目时，不能只看尺寸大小。德索连接器认为，小型射频连接器的选择需要结合频率范围、阻抗、安装方式、连接结构、使用空间以及插拔需求综合判断。只有把这些参数区分清楚，才能避免“接口看起来差不多，实际却无法匹配”的问题。

01. 先看连接结构：外形相似，不代表可以互换

不同小型射频连接器最直观的区别，就是连接结构和机械尺寸。

SMB连接器通常采用推入式连接，操作比较方便，适合需要快速插拔的射频应用；SMA连接器则常见螺纹连接，锁紧后稳定性较好；MCX、MMCX同样属于小型化射频接口，但在尺寸、连接方式和安装结构方面存在区别。

因此，工程人员不能仅凭“接口都是同轴结构”就认为可以相互替换。

选型时首先应该确认：

• 插头与插座是否属于同一系列；
• 连接方式是否符合设备要求；
• 接口尺寸是否匹配；
• PCB安装孔位和结构是否一致；
• 配套线缆和端接方式是否对应。

机械接口不匹配，即使电气参数相近，也无法直接使用。

02. SMB与SMA怎么选？主要看使用方式

SMB和SMA都是常见的小型射频接口，但设计思路并不完全一样。

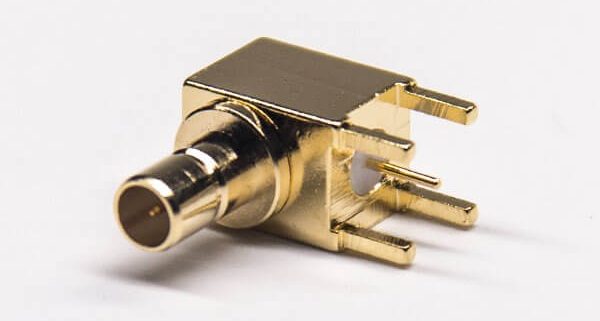

SMB采用快速插拔结构，在设备需要频繁连接、测试或维护的情况下比较方便。它的体积相对较小，可以用于PCB板端、测试设备以及部分通信模块。

SMA则更加注重连接后的锁紧效果，螺纹结构可以提供较稳定的机械连接，因此在测试仪器、无线通信、天线以及高频设备中应用较多。

可以简单理解：

SMB更偏向快速连接，SMA更强调螺纹锁紧。

当然，实际项目不能只根据这一点决定，还需要结合工作频率、空间尺寸和产品规格进一步确认。

03. SMB与MCX、MMCX有什么区别？

如果PCB空间比较紧凑，工程人员还经常会遇到MCX、MMCX等小型同轴连接器。

它们的共同特点都是体积较小，但具体结构和应用定位有所不同。

产品类型	典型特点	选型关注点
SMB连接器	推入式结构，连接方便	插拔频率、空间、阻抗、频率
SMA连接器	螺纹锁紧，连接稳定	高频性能、机械固定、安装方式
MCX连接器	体积较小，适合紧凑空间	尺寸、插拔结构、PCB布局
MMCX连接器	更小型化，适合空间受限场景	安装空间、机械强度、连接可靠性

因此，小型化并不是越小越好。如果产品需要频繁插拔，过度追求体积可能会牺牲操作便利性；如果PCB空间非常有限，则需要重点考虑连接器尺寸和布局方式。

04. 频率和阻抗也是关键，不能只看接口型号

射频连接器选型与普通低频连接器不同，不能只关注机械结构。

在实际项目中，需要确认连接器的特性阻抗、工作频率、插入损耗、回波损耗以及驻波等参数是否满足系统要求。

尤其是高频应用，连接器本身只是整个射频链路中的一个环节。PCB走线、同轴线缆、连接器以及终端设备之间都需要保持合理匹配。

例如，如果系统采用50Ω射频架构，那么相关连接器和线缆通常也需要围绕50Ω系统进行匹配设计，避免因为阻抗不连续造成信号反射。

05. 设备空间不同，连接器安装方式也要区别

选择SMB还是其他小型射频接口，还要看设备内部空间。

如果PCB空间相对充足，可以根据结构要求选择直式或其他安装形式；如果设备内部空间紧凑，则需要重点关注连接器高度、PCB边缘距离、线缆弯曲空间以及周边器件间距。

对于需要安装在设备面板上的射频接口，还要进一步考虑：

面板开孔尺寸 + PCB安装位置 + 线缆方向 + 插拔空间。

如果前期只考虑电气参数，忽略机械结构，很容易出现连接器装得上PCB，却无法正常与外壳配合的情况。

06. 高频、振动和频繁插拔场景，要看可靠性

不同应用环境对射频连接器的要求也不同。

用于实验室测试设备的接口，可能更加关注插拔次数和连接稳定性；用于工业设备的接口，则需要考虑温度、振动和长期使用环境；用于通信设备的接口，还需要关注高频信号传输性能。

因此，不能简单认为“同样是小型射频接口，哪个便宜就选哪个”。

比较合理的方式是先确定应用条件，再从机械结构、电气参数、环境要求和成本几个维度进行筛选。

07. SMB连接器选型，可以按照这几个步骤判断

如果项目对SMB连接器是否合适存在疑问，可以按照以下顺序进行确认：

第一步：确认系统阻抗和工作频率。
明确射频系统的基本电气要求。

第二步：确认安装方式。
确定PCB安装、面板安装以及接口方向。

第三步：确认连接方式。
根据实际使用频率判断推入式、螺纹式等结构是否合适。

第四步：确认空间和线缆。
检查连接器尺寸、周边空间以及配套同轴线缆是否匹配。

第五步：确认使用环境。
根据温度、振动、插拔次数等条件判断产品可靠性。

这样筛选出来的结果，通常比单纯根据外观或尺寸选择更加可靠。

SMB连接器与SMA、MCX、MMCX等产品虽然都属于小型射频接口，但在连接结构、尺寸、频率性能、安装方式和使用场景方面各有特点。德索连接器建议，工程选型时不要只比较产品外形，而应从整个射频链路和设备结构出发进行综合判断，确保连接器与PCB、线缆及终端设备真正匹配。如果您正在进行SMB连接器或其他射频连接器选型，可联系400-6263-698，结合实际应用需求进一步确认产品规格和连接方案。
