接口尺寸相似就能互换吗？TNC连接器与其他射频接口有什么区别？

在射频设备升级、连接器替换或线束维修过程中，经常会遇到这样的情况：两个连接器看起来尺寸接近，接口结构也有些相似，能不能直接替换使用？

对于TNC连接器来说，这个问题尤其值得注意。它常用于通信设备、天线系统、测试仪器及射频线缆组件，但与BNC、N型、SMA等射频接口相比，在连接方式、结构尺寸、适用场景和电气性能方面都存在差异。

接口外形相似，不代表可以直接互换。 德索连接器建议，在替换TNC连接器之前，应先确认机械结构、电气参数和实际使用条件，避免因接口不匹配影响设备运行。

一、先认识TNC连接器：它与普通卡接接口有什么不同？

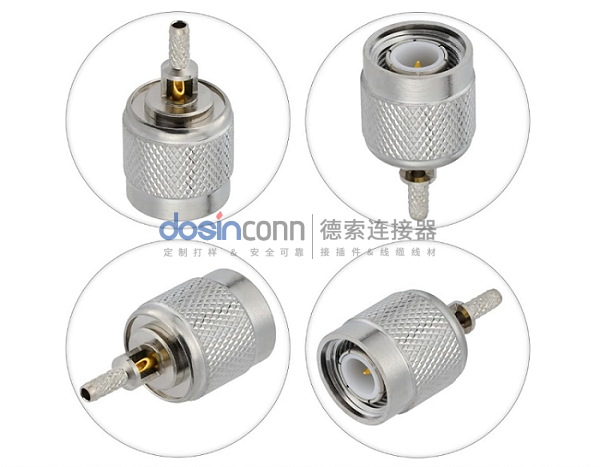

TNC连接器是一种采用螺纹耦合结构的射频同轴连接器。与常见的BNC卡口连接方式不同，TNC通过螺纹旋紧完成连接，能够提供较为稳定的机械固定效果。

这一结构特点，使TNC连接器适用于对连接稳定性有一定要求的射频应用。不过，螺纹连接并不意味着它适合所有环境，具体性能仍然取决于产品设计、制造质量以及实际安装条件。

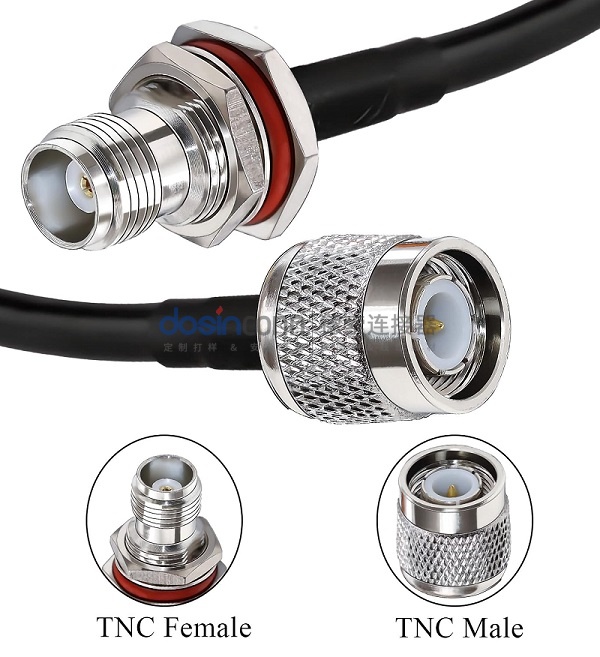

选型时需要关注的不只是接口名称，还包括阻抗、工作频率、连接器性别、安装方式和线缆规格。即使都属于TNC系列，不同型号也可能存在参数差异。

二、TNC与BNC、N型、SMA有什么区别？

判断接口能否替换，不能只看哪个更大、哪个更牢固，而要结合结构特点和应用需求进行比较。

TNC与BNC：一个旋紧，一个卡接

BNC连接器采用卡口式结构，插拔相对快捷，常见于测试仪器、视频设备及部分射频系统。TNC采用螺纹连接，更适合需要旋紧固定的应用场景。

如果设备原本使用BNC接口，不能因为TNC看起来也能连接同轴线缆，就直接更换。两者的耦合结构不同，通常不能直接配接。

TNC与N型：连接结构相近，尺寸和应用不同

TNC和N型连接器都采用螺纹耦合，但两者并不是同一种接口。N型连接器整体结构通常更大，常用于天线、通信基站及其他射频设备。

如果原设备采用N型接口，替换时需要核对接口尺寸、连接结构、阻抗和频率要求，不能仅凭同样采用螺纹连接就判断可以互换。

TNC与SMA：都采用螺纹结构，但不能混为一谈

SMA连接器属于较小型的射频接口，常见于射频模块、无线通信设备及测试系统。TNC与SMA的外形尺寸、螺纹规格和内部结构存在差异，一般不能直接连接。

如果设备空间有限，需要在TNC与SMA之间调整方案，应重新核对接口设计和射频性能，而不是单纯追求体积更小。

三、为什么尺寸接近，替换后仍可能出问题？

实际项目中，连接器替换失败，往往不只是因为“装不上”，还有一些不容易从外观判断的问题。

首先是阻抗不一致。 射频系统常见50Ω阻抗规格，也存在其他阻抗应用。连接器必须与系统、线缆及对端接口相匹配，否则可能影响信号传输。

其次是频率性能不满足。 不同型号的适用频率范围不同，即使机械结构可以通过适配方式连接，也需要确认插入损耗、回波损耗等指标是否满足设备要求。

最后是安装和环境条件发生变化。 面板开孔、固定方式、线缆弯曲空间以及振动、温度等因素，都可能影响替换后的实际使用效果。

因此，替换TNC连接器时，应先确认原型号及设备要求，再判断新型号是否满足条件。必要时通过样品装配和电气测试验证，不能只依赖外观对比。

四、采购替代型号时，重点核对哪些信息？

如果原型号停产、交期较长，或者项目希望更换供应商，可以按照以下思路推进：

• 核对接口规格： 确认TNC接口类型、连接器性别、耦合结构及安装形式。
• 核对电气参数： 确认阻抗、工作频率及相关射频性能指标。
• 核对线缆匹配： 如果是线缆组件，确认线缆类型、外径和端接方式。
• 核对使用环境： 根据温度、振动、湿度及插拔频率等要求选择合适产品。
• 完成替代验证： 对关键尺寸、装配效果和电气性能进行检查，必要时开展实际工况测试。

需要特别注意的是，转接头可以在部分场景中解决不同接口之间的连接问题，但它会增加连接环节，也可能影响整体性能和安装空间。是否采用转接方案，应结合设备要求综合判断。

TNC连接器与BNC、N型、SMA等射频接口虽然都用于射频信号连接，但在耦合结构、尺寸规格和适用场景方面各有特点。接口尺寸相似，只能作为初步判断依据，不能直接作为互换标准。

德索连接器建议，在进行TNC连接器选型、型号替换或射频线束配套时，先确认原接口规格，再综合评估阻抗、频率、安装结构和使用环境。如果需要进一步核对TNC连接器型号或配套方案，可以联系德索连接器，电话：400-6263-698。
