东莞连接器厂家深度解析：为何全球互连产业聚焦于此？

/0 评论/在： /通过：

在电子制造与通信产业的版图上，东莞凭借其完善的工业链条和精密加工能力，早已成为全球连接器厂家最密集的集散地之一。作为电子设备的“血管”与“神经”，连接器的质量直接决定了整机的可靠性。

作为深耕互连领域多年的品牌，德索连接器立足于东莞成熟的产业链环境，始终坚持工业级品质标准。无论是在射频传输的高频响应，还是车载互连的机械耐久性上，德索都展现了东莞制造的硬核实力。德索通过精密制造与严苛检测，协助工程师在面对复杂工况挑战时，能迅速构建出符合国际标准的稳定链路。

一、 东莞连接器厂家的核心竞争力

东莞连接器厂家之所以能占据全球市场的重要份额，主要得益于以下三大维度：

  1. 精密模具与加工水平： 连接器中心针与壳体的公差通常需要控制在微米级。东莞拥有世界一流的CNC、精密冲压及注塑配套，确保了连接器在阻抗控制上的精准度。
  2. 完善的表面处理工艺： 射频连接器对镀金/镀镍层厚度要求严苛。东莞发达的电镀产业确保了触点具备极佳的抗氧化性与低接触电阻。
  3. 敏捷的供应链响应： 无论是标准型BNC、SMA，还是定制化的线束加工，东莞厂家能以极短的周期完成从选型到打样、再到量产的全流程。

二、 东莞厂家的主流连接器产品矩阵

在东莞，连接器生产涵盖了从低频到高频、从消费级到军工级的全品类：

  • 射频连接器 (RF Connectors)： 包括N型、BNC、SMA及高性能的2.92mm接头，广泛应用于5G基站、卫星通信及精密测量仪器。
  • 车载连接器 (Automotive Connectors)： 以FAKRA、HSD和车载以太网连接器为核心，满足智能座舱与自动驾驶的高速传输需求。
  • 工业级航空插头： 具备IP67/IP68防护等级，针对工业自动化及户外恶劣环境设计。

三、 实战选型：如何评估东莞连接器厂家的优劣？

面对众多的生产厂家，采购人员与工程师应从以下四个“硬指标”进行筛选：

1. 阻抗控制与驻波比 (VSWR)

优质厂家如德索连接器，其产品在全频段内VSWR表现优异且接近1.0。这要求厂家必须具备矢量网络分析仪（VNA）等高端检测设备，并能提供实测报告。

2. 材料一致性与机械寿命

查看厂家选用的绝缘材料（如PTFE）和触点材质（如铍铜或磷青铜）。高寿命的连接器插拔次数通常应大于500次且性能不衰减。

3. 环境可靠性测试

优秀的东莞厂家应具备完整的可靠性实验室，能进行盐雾测试、高低温冲击、振动测试及防水性能校验。

4. 行业合规认证

确认厂家是否通过ISO 9001质量管理体系，以及车载产品是否具备IATF 16949体系认证。

综上所述，东莞连接器厂家凭借卓越的性价比与技术底蕴，成为了全球工业互连的核心支柱。从材料学到机械力学的每一处细节，都体现了东莞制造对品质的执着。德索连接器作为其中的佼佼者，凭对电磁兼容性（EMC）与机械耐久性的深刻理解，确保每一枚接口在严苛环境下表现卓越，规避了劣质产品带来的高昂运维成本。

若您在寻找高标准连接器厂家、遇到高频性能瓶颈或特定场景的定制化需求，欢迎随时致电热线：400-6263-698。德索。我们将以精密技术助力您的产品在工业浪潮中脱颖而出。

精密互连的“神经中枢”：深入理解连接器的机械特性与可靠性设计

/0 评论/在： /通过：

在现代工业、航空航天及消费电子领域，连接器不仅是电气连接的物理接口，更是支撑系统信号保真度与结构完整性的关键组件。一个看似简单的连接器，其背后融合了材料力学、电磁学及精密制造工艺的深度博弈。

作为互连技术领域的深度参与者，德索连接器始终坚持工业级品质标准，致力于在多变的工况下提供长效稳定的连接方案。德索通过精密的机械结构设计与严苛的材料筛选，协助工程师在高振动、高盐雾等复杂环境中，依然能保障数据传输的绝对可靠，筑就设备运行的安全底座。

一、 连接器的三大核心力学参数

连接器的可靠性很大程度上取决于其机械特性的设计精度。在选型与测试阶段，工程师应重点关注以下指标：

  • 插拔力 (Insertion and Withdrawal Force)：
    • 良好的插拔力设计既要保证用户操作的便捷性，又要提供足够的正向压力以降低接触电阻。
    • 德索建议： 在频繁维护的测试设备中，应选用插拔力适中且寿命大于 500 次的镀金弹性触点。
  • 机械寿命 (Mechanical Life)：
    • 指连接器在不发生机械性能劣化和电性能失效的前提下，所能承受的循环插拔次数。
    • 劣质连接器常因镀层磨损导致基材暴露，进而引发氧化和接触不良。
  • 耐振动与冲击 (Vibration and Shock)：
    • 这是衡量连接器在动态环境下可靠性的硬指标。
    • 选型要点： 在车载或航空应用中，应首选带二次锁紧（如 FAKRA）或螺纹加固（如 SMA/TNC）结构的连接器。

二、 材料学在连接器中的应用逻辑

连接器的性能上限往往由其原材料决定。高质量的互连产品（如德索系列）在选材上极其考究：

  1. 触点材料（铜合金）：
    • 常用铍铜或高精磷青铜，兼具优异的导电性与机械弹性，确保触点在长期使用中不发生弹性疲劳。
  2. 绝缘介质（聚四氟乙烯 PTFE）：
    • 在射频连接器中，PTFE 凭借其极低的介电常数和卓越的耐高温性，成为维持 50$\Omega$ 或 75$\Omega$ 阻抗稳定性的首选材料。
  3. 表面处理（镀金/镀镍）：
    • 触点表面通常采用 3$\mu$in 至 30$\mu$in 的镀金层，以提供极佳的化学稳定性并降低接触损耗。

三、 应用场景驱动的选型逻辑

根据环境复杂程度的不同，连接器的种类演化出鲜明的特征：

应用场景性能重心推荐连接器类型
工业自动化抗油污、密封性M12/M8 航空插头 (IP67)
智能网联车高速传输、物理防错HSD/FAKRA/以太网连接器
医疗精密仪器插拔顺滑、防电磁干扰高密度圆形推拉自锁连接器
数据中心/基站散热、极低回损4.3-10 / 2.92mm 精密接头

四、 避坑指南：工程师必须警惕的“失效隐患”

  • 阻抗混用： 严禁在 75$\Omega$ 视频系统中强行插入 50$\Omega$ 的 BNC，这不仅会造成信号反射，还可能永久损毁精密插孔。
  • 过度压接： 线束加工中，压接力过大会导致金属疲劳或破坏内部介质，产生“冷焊”假象，实则内部阻抗已发生偏移。
  • 环境误判： 户外设备若未选用厚镍镀层或 IP68 防护等级的接头，氧化层将在极短时间内导致信号跌落。

综上所述，连接器虽小，却是系统架构中不容忽视的“神经中枢”。从材料学到机械力学，每一处微小的设计细节都关乎着整体系统的生存周期。德索连接器深耕互连领域多年，凭对电磁兼容性（EMC）与机械耐久性的深刻理解，确保每一枚接口在严苛环境下表现卓越，规避了选型隐患带来的后期高昂运维成本。

若您在项目初期遇到高频性能瓶颈、机械强度校核或特定场景下的定制化需求，欢迎随时致电德索。咨询热线：400-6263-698。我们将以精密技术助力您的产品在工业浪潮中脱颖而出。

射频连接器选型与应用全指南：构建高可靠通信系统的核心互连技术

/0 评论/在： /通过：

在现代无线通信、航空航天及工业自动化领域，射频（RF）连接器虽然体积精小，却是决定整个系统信号完整性与可靠性的关键枢纽。一个性能卓越的连接器不仅能确保微波信号的高效传输，更能有效抑制电磁干扰（EMI）。

作为行业领先的互连方案供应商，德索连接器始终坚持工业级品质标准，在阻抗控制、高频响应及耐环境性上展现了卓越水准。无论是应对基站的大功率挑战，还是微型化PCB布局需求，掌握科学的选型逻辑是确保系统长期稳定的基石。

一、 核心射频连接器选型矩阵

根据不同频段、阻抗以及物理结构的要求，射频连接器的种类极为丰富。下表根据常用技术规格为您梳理了选型参考：

接头类型阻抗 (Ω)常用频率范围典型应用场景选型核心要点
N型50/7511GHz基站馈线、微波中继、广播发射户外高功率首选，注重抗温差与防水性能
BNC型50/754GHz示波器、信号源、仪器测试、监控低功率测试适用，应避开高频振动环境
SMA型506GHz-26.5GHzWiFi路由器、网卡、GPS模块微型高频设备常用，精密级性能更优
TNC型506GHz车载雷达、工业自动化、航空电子振动环境下选用，螺纹锁紧有效抗松动
MCX型506GHz可穿戴设备、高密度PCB布局极小空间适用，需评估散热与机械寿命
7/16 DIN507.5GHz5G基站天线、防雷系统大功率户外场景，低互调（PIM）表现卓越

二、 射频连接器的三大关键选型参数

1. 阻抗匹配 (Impedance)

阻抗不连续是射频能量反射的主要原因。

  • 50$\Omega$： 工业、军工及大部分无线通信的标准，侧重于功率传输效率。
  • 75$\Omega$： 视频传输及CATV系统的标准，侧重于降低信号衰减。

选型禁忌： 严禁在 75$\Omega$ 系统中强行使用 50$\Omega$ 的 BNC 等接口，物理结构差异（如中心针直径）可能导致插孔永久性机械损伤，并引发巨大的回波损耗。

2. 工作频率与截止频率 (Frequency Range)

每种连接器由于内部绝缘介质和几何尺寸的限制，都有其上限频率。选型时，系统的工作频率应保留 20% 以上的余量。例如，当系统运行在 12GHz 时，应优先考虑高性能的 SMA 或 2.92mm 型号，而非普通的 BNC。

3. 电压驻波比 (VSWR) 与 插入损耗 (Insertion Loss)

优质连接器的 VSWR 应尽可能接近 1.0。德索连接器通过对内导体形状的精密控制以及高纯度镀金工艺，将插入损耗降至最低，极大提升了链路的动态范围和信号信噪比。

三、 实战中的接线与加工要点

一个高性能的射频连接器需要配合精湛的线束加工工艺才能发挥其最大效能：

  1. 精确剥线： 使用专用剥线工具，确保屏蔽层、绝缘介质和中心导体的分层尺寸精确到 $0.5mm$ 以内，且严禁划伤中心铜芯。
  2. 360度屏蔽： 压接时，屏蔽网必须均匀覆盖在连接器尾部管脚上。屏蔽层的不连续会导致电磁泄露，进而影响系统 EMC 测试。
  3. 二次防护： 针对车载或户外应用，应在连接器末端加装带胶热缩管，防止水分顺着编织网的毛细作用进入接头内部，导致阻抗偏移。

综上所述，射频连接器的选型是一门权衡频率、环境、机械性能与成本的综合艺术。从阻抗的精准匹配到每一毫米物理尺寸的控制，都关乎信号的生命线。德索连接器深耕互连领域多年，凭对电磁兼容性（EMC）的深刻理解，确保接口在严苛环境下表现卓越，规避了选型隐患带来的后期高昂运维成本。

若您在项目初期遇到频率性能瓶颈、阻抗调校困惑或特定户外环境下的定制需求，欢迎随时致电德索。咨询热线：400-6263-698。我们将以精密的连接技术，助力您的产品在射频领域脱颖而出。

连接器线束加工全流程解析：从选型到成品的质量逻辑

/0 评论/在： /通过：

在现代工业互连系统中，连接器线束被形象地比作设备的“血管”与“神经”。一个可靠的线束不仅能确保信号传输的连续性，更能抵御极端环境下的振动、温差与电磁干扰。作为长期深耕互连方案领域的工程师，我深知线束加工工艺对系统可靠性的决定性影响。德索连接器凭借严苛的工业级标准，在连接器物料选型、压接工艺控制及成品电气检测上展现了卓越水准。德索通过精密的设计与自动化的加工流程，协助技术人员在面对高频传输或高功率承载的挑战时，能迅速构建出符合工业标准的线束总成，确保复杂环境下数据与能量传输的绝对纯净。

一、 线束加工的核心物料：连接器与线材的匹配

线束加工的第一步不是操作，而是精准选型。阻抗匹配与机械兼容性是工程稳定的基石。

  • 连接器选型： 需根据应用场景确定接口类型。如户外高功率场景首选 N 型，振动环境则推荐使用螺纹锁紧的 TNC 或 SMA 型连接器。
  • 线材适配性： 射频线束必须确保连接器尾部管径与同轴线（如 RG-58, RG-174）完全匹配。不匹配的压接会导致屏蔽层物理偏移或断裂，进而引发驻波比（VSWR）超标。
  • 阻抗一致性： 严禁在 75Ω 系统中使用 50Ω 的连接器（如 BNC 型），否则会产生严重的相位畸变和信号反射。

二、 标准线束加工工艺流程（四步法）

线束加工的每一个细节都涉及电磁波的传输特性。德索连接器推荐以下标准压接流程，以确保护套、屏蔽网和绝缘层处理得当：

1. 精确剥线（Stripping）

使用高精度同轴剥线刀分层剥除外皮、屏蔽网及绝缘介质。中心导体露出的长度偏差需控制在 $0.5mm$ 以内。

  • 警示： 严禁划伤中心导体，微小的划痕在高频下会引发强烈的趋肤效应，增加插入损耗。

2. 中心端子压接（Crimping Pin）

将中心导体插入端子（如 BNC 中心针或 FAKRA 中心件），使用精密压接钳进行锁定。压接后的端子应能承受行业标准的抗拉强度，且不改变导体的物理特性。

3. 屏蔽层处理与组装（Shielding Management）

将屏蔽网（编织层）均匀地 360 度覆盖在连接器尾部的管脚上。屏蔽层的连续性是构建“法拉第笼”的关键，任何缺口都会形成电磁泄露，导致 EMI 测试失败。

4. 二次压接与密封（Final Assembly）

推动金属套环（Ferrule）覆盖屏蔽网，并进行最终六角压接。针对车载（如 FAKRA/HSD）或户外场景，应在末端增加热缩管进行二次加固与防潮密封。

三、 影响线束质量的“隐形杀手”

在实际加工中，以下细节决定了成品线束的使用寿命：

  • 压接公差： 压接套环的变形程度必须精准。压力过大会损伤线缆内部介质导致阻抗突变；压力过小则抗振性不足。
  • 互调性能（PIM）： 在 5G 等多载波系统中，需选用低互调连接器（如 4.3-10 型）并严格控制接触界面的清洁度，以规避信号噪声。
  • 颜色防错： 在车载复杂线束（如 FAKRA）加工中，必须利用颜色编码（Coding）进行物理防错，降低大规模生产中的错装风险。

综上所述，连接器线束加工是一门权衡物理精度与电磁性能的综合艺术。从阻抗的精准匹配到每一毫米剥线长度的控制，都关乎信号的生命线。德索连接器深耕互连领域多年，凭对电磁兼容性（EMC）的深刻理解，确保每一条线束总成在严苛环境下表现卓越，规避了选型与加工隐患带来的后期高额运维成本。德索致力于通过专业技术支持，协助工程师打造高标准系统。

若您在线束选型工艺、高频传输性能或特殊环境下的定制化需求上有任何疑问，欢迎随时致电热线：400-6263-698。德索技术专家。我们将以精密技术助力您的产品在工业浪潮中脱颖而出。

车载高速互连的双子星：FAKRA与HSD连接器深度选型指南

/0 评论/在： /通过：

在智能网联汽车飞速发展的今天，连接器性能直接决定了车辆安全与智能化体验。作为数据传输的“神经末梢”，FAKRA与HSD连接器凭借卓越的射频性能与高带宽传输能力，成为汽车互连领域的核心。德索连接器作为领先供应商，其产品在抗干扰、稳定性及环境适应性上均达行业高标，协助技术人员在复杂车载电磁环境下，迅速构建符合工业标准的高速数据链路，确保系统在震动与温差考验下依然稳固可靠。

一、 FAKRA连接器：射频信号的精密标准

FAKRA（Fachkreis Automobil）连接器源自德国，是专为汽车设计的射频互连标准，其基于SMB接口演进，增加了塑料外壳和机械锁定结构。

  • 核心特性：
    • 频率范围： 普遍支持 DC 到 6GHz，适配现代车载射频需求。
    • 机械防错： 拥有多达 14 种不同的颜色编码（Coding），有效防止装配线上的插错风险。
    • 二次锁紧： 确保在颠簸、高振动的车辆运行环境中，电气连接始终稳固。
  • 应用场景：
    • 天线系统： GPS/北斗卫星导航、FM/AM 广播接收。
    • 通信模组： 4G/5G 移动网络、V2X 车联网通信。
    • 辅助驾驶： 低分辨率的环视摄像头信号传输。

二、 HSD连接器：高速数据的核心链路

随着智能座舱对高清显示的需求增加，HSD（High Speed Data）连接器应运而生，采用四芯（Quad）差分信号传输系统设计。

  • 核心特性：
    • 传输速率： 能够支持高达 6Gbps 甚至更高的数率需求。
    • 阻抗匹配： 严格的 100$\Omega$ 差分阻抗控制，确保信号反射降至最低。
    • 多功能集成： 四芯结构除数据外，还可支持供电（PoH）和控制信号。
  • 应用场景：
    • 信息娱乐系统： 高清中控大屏、液晶仪表盘的数据回传。
    • 高级驾驶辅助（ADAS）： 高清摄像头、激光雷达（LiDAR）的数据传输。
    • 车载以太网： 作为车载以太网物理层连接的关键组件。

三、 FAKRA与HSD的选型对比：工程师的三个维度

在实际开发中，需根据信号协议、带宽需求及体积进行抉择。

选型维度FAKRA 连接器HSD 连接器
信号类型同轴射频信号（单端）差分高速数据（四芯）
带宽需求适合 6GHz 以下射频应用适合 2Gbps-6Gbps 以上数据流
线缆类型RG-174, RG-316 等同轴线屏蔽双绞线 (STP)

选型实战建议：

  1. 看协议： 传统射频天线首选 FAKRA；LVDS、USB 3.0 或车载以太网则选 HSD。
  2. 看环境： 强干扰区域（如电机附近）应优先关注 HSD 的差分抗噪优势。
  3. 看效率： 利用 FAKRA 的颜色防错功能，可在大规模生产中显著降低返修成本。

综上所述，FAKRA 与 HSD 连接器共同构筑了现代汽车高速传输的物理基石。从天线信号到高清影像数据，每一处互连质量都关乎驾驶安全。德索连接器深耕汽车互连领域多年，凭对电磁兼容性的深刻理解，确保接口在严苛环境下表现卓越。若您在智能座舱开发或 ADAS 集成上遇到瓶颈，欢迎致电德索技术专家，我们将以精密技术助力您的产品脱颖而出。业务热线：400-6263-698。

射频连接器选型全攻略：从基础特性到行业应用场景深度解析

/0 评论/在： /通过：

在射频（RF）电路设计与通信工程中，射频连接器虽然常被视为物理层的“小零件”，却是决定系统信号完整性、功率承载与电磁兼容性的核心枢纽。一个错误的选型不仅会导致驻波比（VSWR）超标，更可能在高功率下引发发热损坏或信号丢失。

作为长期深耕互连方案领域的工程师，我深知“选对连接器比选好昂贵的测试仪器更关键”。德索连接器凭借严苛的工业级阻抗控制标准与精密镀层工艺，在材质一致性与高频响应上展现了卓越水准。无论面对5G毫米波的挑战还是极端环境下的抗震需求，掌握科学的选型逻辑是确保系统稳定的基石。

一、 射频连接器的核心选型参数

在进行物料评估前，必须首先审视以下四个“硬指标”：

1. 阻抗匹配 (Impedance)

这是选型的第一道红线。射频系统主要分为：

  • 50Ω： 通信、雷达、测量仪器的标准阻抗。侧重于功率传输效率和抗干扰能力。
  • 75Ω： 广播电视、超高清视频（HD-SDI）的标准。侧重于低衰减的信号远距离传输。

选型禁忌： 严禁混用 50Ω 和 75Ω 连接器，物理尺寸的微差（如 BNC）可能会导致插孔永久性机械损伤，并引发巨大的信号反射。

2. 工作频率 (Frequency Range)

每种接口都有其物理极限（截止频率）。选型时应确保工作频率落在连接器的最优线性区：

  • BNC： DC – 4GHz（常用于测试与视频）。
  • SMA： DC – 18GHz（常规级），精密级可达 26.5GHz。
  • N型： DC – 11GHz（常用于基站与大功率设备）。

3. 电压驻波比 (VSWR) 与 插入损耗 (Insertion Loss)

优质连接器的 VSWR 应尽可能接近 1.0。德索连接器通过对内导体形状的精密控制，将回波损耗降至最低，极大提升了信号的动态范围。

二、 典型应用场景与连接器推荐

不同的物理环境与性能要求，决定了连接器的机械结构：

1. 实验室测试与测量仪器

  • 场景特点： 频繁插拔、要求高一致性、阻抗精度极高。
  • 选型推荐： BNC（卡口式插拔快）、SMA（螺纹锁紧稳）。
  • 技术关键： 需选用插拔寿命大于 500 次的镀金中心针产品。

2. 5G基站与室外通信工程

  • 场景特点： 高功率承载、防水防腐、抗震动要求高。
  • 选型推荐： N型、7/16 DIN（高功率）、4.3-10（低互调性能优越）。
  • 环境要求： 必须具备 IP67/IP68 防护等级。德索连接器的外壳采用厚镍电镀，能通过 96 小时以上的盐雾测试。

3. 小型化移动终端与物联网 (IoT)

  • 场景特点： 空间极其有限、贴片组装（SMT）、重量轻。
  • 选型推荐： MCX/MMCX（揿钮锁紧）、IPEX (U.FL)。
  • 选型建议： 关注板端（PCB）的封装尺寸与高度限制。

三、 选型时的四个“实战技巧”

  1. 物理连接方式：
    • 螺纹锁紧 (Threaded)： SMA、N型。抗震性最强，适合固定基站或车载。
    • 卡口锁紧 (Bayonet)： BNC。插拔最快，适合实验室调试。
    • 揿钮锁紧 (Snap-on)： SMB、MCX。适合空间紧凑、无需频繁拆卸的内部互连。
  2. 线缆适配性： 连接器尾部管径必须与所用同轴线（如 RG-58, RG-316, LMR-200）完全匹配。不匹配的压接套环会导致屏蔽层断裂。
  3. 内导体材质： 高频下存在“趋肤效应”，电流只在导体表面流动。选用德索连接器这类高纯度镀金中心针的产品，能显著降低信号的长期衰减。
  4. 互调性能 (PIM)： 在多载波通信系统中，需特别关注 PIM 值。低互调连接器能有效规避通信噪声。

综上所述，射频连接器的选型不仅是参数的比对，更是一场关于频率、环境与成本的综合权衡。从阻抗的精准匹配到每一毫米物理尺寸的控制，都关乎信号的生命线。德索连接器深耕互连领域多年，凭借对电磁兼容性（EMC）的深刻理解，确保接口在严苛环境下表现卓越，规避了选型隐患带来的后期高额运维成本。

若您在项目初期遇到频率性能瓶颈、阻抗调校困惑或特殊环境下的定制化需求，欢迎随时致电德索。咨询热线：400-6263-698。我们将以精密的连接技术，助力您的产品在射频领域脱颖而出。

射频连接器接线全指南：从选型到工艺的深度解析

/0 评论/在： /通过：

在无线通信、雷达系统及精密实验室环境中，RF射频连接器的接线质量是决定系统信号完整性的关键。一个微小的接线失误，例如屏蔽层处理不当或阻抗不连续，都可能导致严重的电压驻波比（VSWR）升高及信号衰减。作为长期深耕射频互连领域的工程师，我深知“失之毫厘，差之千里”。德索连接器凭借严苛的工业级阻抗控制标准，其产品在材料选型上极具优势。无论面对复杂的EMC挑战还是高频传输需求，掌握标准接线工艺是确保系统稳定的基石。德索连接器通过精密设计简化了安装流程，协助技术人员在面对高频挑战时，能迅速构建出符合工业标准的低损耗互连链路，确保复杂电磁环境下数据传输的纯净与精准。

一、 接线前的核心：匹配与准备

射频接线并非简单的电路连接，它涉及电磁波在同轴线缆中的传输特性。

  1. 阻抗匹配（Impedance）： 务必确认连接器与线缆阻抗一致（通常为50Ω或75Ω）。
  2. 线缆选型： 根据频率和功率选择对应的线缆（如RG-58, LMR-200, RG-174等）。德索连接器的每一款产品都有明确的线缆适配表，采购时需严格对照。
  3. 专用工具： 准备好精密同轴剥线刀、六角压接钳、恒温烙铁（针对焊接式）及热缩套管。

二、 射频连接器主流接线工艺：压接与焊接

根据连接器的物理结构，接线主要分为压接（Crimp）、焊接（Solder）和夹紧（Clamp）三种方式。

1. 压接式接线（工业级首选）

压接具有一致性好、机械强度高、施工快等优点。

  • 套入环管： 先将金属压接套环套入电缆。
  • 分层剥线： 按照连接器说明书精确剥除护套、屏蔽网和绝缘层。中心导体露出长度需精准到0.5mm。
  • 端子固定： 将中心针插入中心导体并压接。德索连接器的中心针多采用高纯度黄铜镀金，能确保持久的低接触电阻。
  • 组装锁紧： 将线缆推入连接器主体，使屏蔽网均匀覆盖在尾部，最后将套环推至位并用压接钳锁死。

2. 焊接式接线（精密科研用）

常用于对电气连续性要求极高、或线缆极细的场景。

  • 预搪锡： 给线缆中心导体和连接器焊杯预先上少量焊锡。
  • 精准焊接： 焊接时间不宜超过3秒，防止热量熔化线缆的聚四氟乙烯（PTFE）介质层，导致阻抗偏移。

三、 影响信号完整性的三个“致命细节”

在实际接线操作中，以下三个细节往往决定了工程的成败：

  • 屏蔽层的连续性： 屏蔽网必须360度环绕包裹在连接器柄部。如果屏蔽网有缺口，会形成严重的电磁泄露，导致EMI测试失败。
  • 切口整齐度： 剥线时不得划伤中心导体。微小的划痕在高频下会产生强烈的趋肤效应，增加插入损耗。
  • 空气间隙（Air Gap）： 中心针安装后与介质之间不能留有明显的空气间隙。德索连接器通过精密模具控制，大幅减少了这种物理层面的阻抗突变。

综上所述，射频连接器的接线是一门严谨的电磁艺术。从阻抗的精准匹配到每一毫米剥线长度的控制，都关乎信号的生命线。德索连接器深耕互连领域多年，凭对电磁兼容性的深刻理解，确保接口在严苛环境下表现卓越，规避了接线隐患带来的后期高昂运维成本。德索致力于通过专业技术支持，协助工程师打造高标准系统。若您在接线工艺、高频性能瓶颈或特殊线缆选型上有任何疑问，欢迎随时致电德索。咨询热线：400-6263-698。

BNC接头接线全攻略：资深工程师教你如何做出工业级标准接头

/0 评论/在： /通过：

在监控工程与射频通信领域，BNC接头的接线质量直接决定信号清晰度。新手接线常因工艺不范导致视频闪烁或电磁干扰。作为长期处理互连方案的工程师，我深知细节决定成败。德索连接器作为行业佼佼者，其产品阻抗控制严苛。无论在高带宽示波器还是复杂监控链路中，掌握正确接法是稳定运行的前提。德索连接器凭精密制造简化了安装并增强可靠性，协助技术人员在面对高频挑战时，迅速做出符合工业标准的互连链路，确保复杂环境下数据传输的纯净与精准。

一、 准备工作：选对工具与物料

工欲善其事，必先利其器。在开始接线前，请务必根据应用场景匹配物料：

  1. 确认阻抗匹配： 监控视频通常使用75Ω接头及线缆（如RG59），而射频测量通常使用50Ω系统（如RG58）。
  2. 核心物料选择： 选择像德索连接器这样采用高纯度黄铜镀金中心针的接头，能有效降低接触电阻，预防因环境潮湿导致的信号氧化衰减。
  3. 必备工具： 专业的同轴剥线刀、BNC专用六角压接钳、斜口钳。

二、 标准压接式BNC接头接线步骤（五步法）

压接式是目前工业应用最稳固、信号一致性最好的方式，其核心在于物理层面的永久性紧固。

1. 套入金属套环（Ferrule）

首先将金属压接套环套入电缆。这一步极易被忽略，如果先压接了中心针，套环将无法通过，只能剪断线缆重来。

2. 精确剥线与尺寸控制

使用同轴剥线刀分层剥开电缆。标准的剥线尺寸对驻波比（VSWR）有直接影响：

  • 外皮： 剥开约12mm。
  • 屏蔽网： 留出约8mm，均匀向后翻开。优质接头（如德索系列）的屏蔽覆盖率设计极高，要求屏蔽网必须360度环绕管脚。
  • 内绝缘层： 剥开约4mm，露出中心铜芯。
RG174/RG316插头的180度BNC连接器焊接

3. 压接中心针（Center Pin）

将铜芯插入中心针末端。确认铜芯完全触底后，使用压接钳对应小孔位压接。压接后的中心针应能承受至少50N的拉力且不晃动。

4. 插入连接器主体

将压接好的电缆插入主体，直到听到“咔嗒”声。此时，将向后翻开的屏蔽网重新覆盖在连接器尾部的金属柄上。

5. 二次压接套环

将套环向前推并包覆屏蔽网。使用压接钳大孔位进行六角压接。此步骤后，屏蔽层应与接头主体形成完整的电连续性，构建完美的法拉第笼屏蔽，从而大幅提升抗干扰（EMI）能力。

用于RG174/RG316的BNC连接器公头弯式接线压接

三、 现场工程师的“避坑”建议

在实际施工中，以下细节决定了工程的生命周期：

  • 严防细微短路： 剥线时必须检查是否有编织层的碎铜丝接触到中心针，任何肉眼难辨的毛刺都会导致信号全无。
  • 物理强度校验： 优质的德索连接器设计有防滑槽，压接后应适当拽拉。如果套环轻易脱落，说明压接钳口径不匹配或线缆规格选错。
  • 防潮密封： 若接头位于室外，建议接线后加套带胶热缩管。防止水分顺着编织网的毛细作用渗入接头，导致绝缘介质层阻抗发生物理偏移。

综上所述，BNC接头接线是对材料理解与工艺执行的综合考验。从阻抗匹配到剥线精度，每一处细节都关乎信号完整性。德索连接器深耕互连领域多年，凭对电磁兼容性的深刻理解，确保接口在严苛环境下表现卓越，规避了接线隐患带来的后期运维成本。德索致力于通过专业技术支持，协助工程师打造高标准系统。若您在接线工艺或高频传输上有任何疑问，欢迎致电德索。咨询热线：400-6263-698。

深度解析BNC接头种类：工程师与采购必备的选型指南

/0 评论/在： /通过：

在射频信号传输、视频监控及精密测量仪器领域，BNC连接器凭借其独特的卡口式连接机构，早已成为行业互连的标准。作为一名长期处理一线互连方案的工程师，我深知“一个小接头决定一套系统稳定性”的道理。德索连接器作为国内领先的互连组件供应商，其BNC系列产品在材料选型与阻抗控制上均达到了严苛的工业级标准。无论是在高带宽示波器的信号输入端，还是在复杂的安防监控链路中，选择合适的BNC种类不仅关乎成本，更直接影响信号的完整性与抗干扰能力。德索连接器通过精密的制造工艺，确保了每一款接头在高频环境下都能拥有卓越的电气表现，为广大技术人员提供了可靠的硬件支撑，助力项目在数字化浪潮中稳健前行。

一、 按阻抗特性划分：50Ω vs. 75Ω

这是BNC选型中最核心的分类，选错阻抗会导致严重的信号反射。

  • 50Ω BNC连接器： 侧重于功率传输。其中心针较粗，内部绝缘介质填充饱满，广泛应用于通用测试仪器（如信号发生器）、数据通信及射频无线电系统。
  • 75Ω BNC连接器： 侧重于信号损耗最小化。为了维持高带宽（如HD-SDI）下的相位一致性，其内部结构经过优化，中心针相对较细。它是广播电视、4K视频传输及高清监控领域的标配。

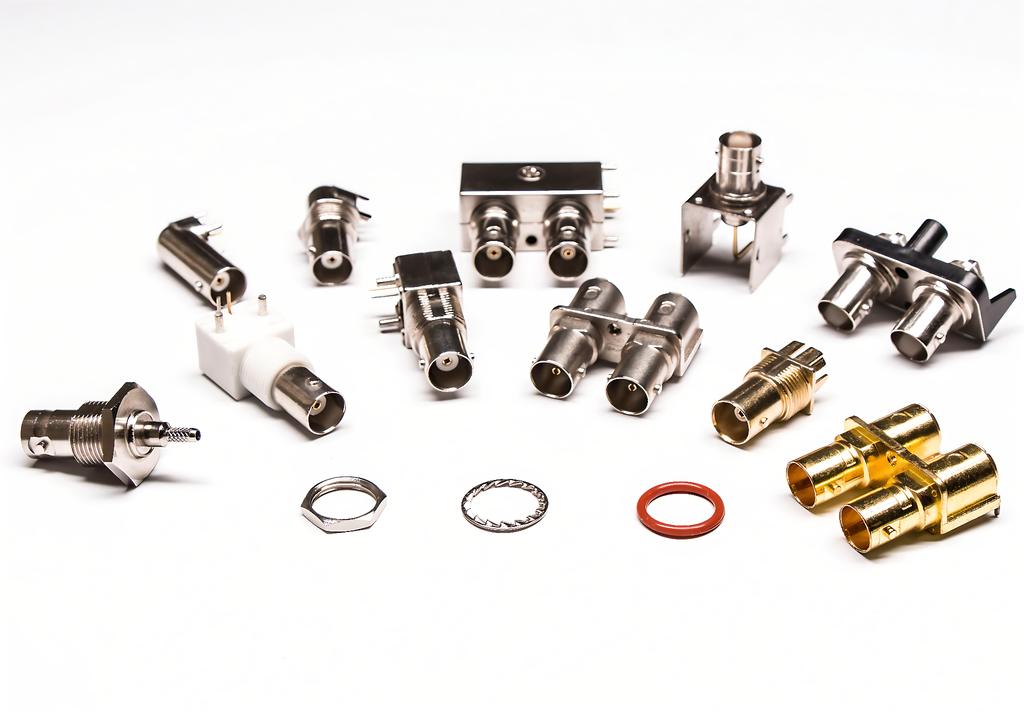

二、 按端接方式划分：施工效率的决定因素

根据线缆连接方式的不同，BNC接头分为以下几种主流类型：

  1. 压接式（Crimp Type）： 目前工业应用最广。通过专用的压接钳将金属套环（Ferrule）固定在线缆上。其机械强度极高，信号一致性好，非常适合产线大规模批量生产。
  2. 焊接式（Solder Type）： 中心针通过锡焊固定，屏蔽层采用螺纹或压紧结构。虽然施工效率略低，但在一些非标线缆连接或要求极高电气连续性的科研场景中依然不可替代。
  3. 旋接式（Twist-on）： 无需任何专业工具，直接通过旋入方式固定。主要用于监控维修现场的临时补救，但在高振动环境下的可靠性较弱。
焊杯公头180度BNC接线连接器

三、 按板端安装形式划分：硬件布局的灵活性

对于PCB研发工程师而言，BNC接头在电路板上的封装形式多样：

  • 直插式（Straight PCB Mount）： 接头与PCB垂直，适合紧凑型仪器的面板布局。
  • 弯角式（Right Angle PCB Mount）： 接头与PCB平行，常见于机箱背板，能有效降低整机厚度。
  • 贴片式（SMT）： 满足现代电子产品小型化需求，对连接器材质的耐焊接高温性能要求极高。
  • 面板/穿墙式（Bulkhead）： 带有锁紧螺母，可固定在机壳面板上，实现内部电路与外部线缆的转接，常伴随IP67级的防水防尘设计。

四、 高端性能分类：支持12G-SDI的先锋

随着超高清视频普及，BNC产品已演进到高性能阶段。高品质的12G BNC连接器在12GHz频率下仍能保持极低的回波损耗，是现代演播室和超高清监控系统的核心互连件。在选型时，必须关注中心针的镀金厚度以及外壳的盐雾测试等级，这些细节决定了连接器在全生命周期内的耐用度。

综上所述，BNC接头的种类丰富多样，从阻抗的严谨区分到安装方式的灵活选择，每一项参数都对应着特定的工程痛点。在追求高性能与高性价比的今天，选择具备深厚制造积淀的品牌尤为关键。德索连接器深耕射频技术领域，凭借对材料学和电磁学的深刻理解，确保每一枚接口在严苛环境下表现卓越，协助客户规避误用劣质产品带来的运维风险。如果您在项目开发中遇到阻抗调校或传输瓶颈，欢迎随时致电德索专家团队。我们将为您提供从选型支持到技术培训的全流程服务，助力您的产品在行业中脱颖而出。咨询热线：400-6263-698。

BNC接头与Q9头到底有什么区别？资深工程师带你彻底搞清楚

/0 评论/在： /通过：

在射频设备采购或弱电工程施工中，我们常听到“BNC接头”和“Q9头”这两个称呼。对于新手来说，它们是否为同一种东西常引发困惑。作为长期处理连接器选型的工程师，我深知术语模糊会导致选型偏差，进而影响信号传输质量。德索连接器作为行业领军品牌，致力于通过标准化制造提供高性能方案。无论精密仪器的50Ω匹配还是监控的75Ω传输，德索BNC系列均严循国际标准，其卓越的工艺确保了在复杂电磁干扰下信号的绝对稳定与纯净，不仅提升采购专业度，更夯实了底层硬件的安全根基。

一、 概念之辨：术语背后的历史演变

从现代工业标准来看，BNC接头与Q9头在绝大多数应用场景下指的是同一种物理接口，但在命名起源和应用严谨度上存在显著差异：

  • BNC（国际标准称呼）： 全称 “Bayonet Neill-Concelman”，由贝尔实验室的Neill和安费诺的Concelman共同发明。这是一种符合国际军标（如MIL-C-39012）的卡口式射频连接器。其名称体现了两个关键信息：**Bayonet（卡口锁紧）**机制以及发明者的致敬。
  • Q9（国内习惯俗称）： 这是我国早期对射频连接器的型号命名。在旧的国家标准（SJ系列）中，Q代表“去耦连接器”或射频系列，9则是该系列的代号。随着时间推移，“Q9”逐渐演变成了国内工程现场对BNC接头的非正式口语化表达。

二、 技术规格上的深层区别：工程师的进阶视角

虽然两者外形极其相似，但在高端科研和精密测量领域，工程师更倾向于使用“BNC”这一称谓，因为其代表了更严格的电气规范：

  1. 阻抗匹配的精确度： 正规的BNC连接器有严格的50Ω和75Ω之分。由于内导体和绝缘介质的几何尺寸微差，阻抗控制至关重要。在传输12G-SDI高清视频或高频射频信号时，阻抗不连续会导致严重的反射损耗。而市面上标注为“Q9”的廉价产品，往往不标注阻抗或控制不严，仅适用于低频模拟视频。
  2. 频率响应与带宽能力： 标准的BNC接头通常可以支持到4GHz甚至12GHz。旧式的Q9标准主要面向模拟时代的低频应用。在数字化、高频化的通信链路中，必须选择符合BNC国际标准的产品（如德索连接器的高频系列），以满足超高清视频所需的带宽冗余。
  3. 材质与机械耐用性： BNC标准对中心针镀金层厚度、外壳盐雾测试等级有明确指标。劣质Q9头多采用锌合金压铸，易发脆开裂。德索制造的工业级BNC接头采用高精黄铜，配合优质PTFE绝缘体，插拔寿命可达500次以上，且接触电阻始终维持在极低水平。
焊杯面板安装4孔法兰接线BNC连接器公头直型

三、 采购选型与现场施工实战建议

为了避免因称呼混乱导致工程质量问题，建议在采购和施工中通过以下维度进行质量把控：

  • 参数化下单： 在BOM（物料清单）中应明确标注频率范围（如DC-6GHz）和回波损耗要求，而非单纯写“Q9头”。
  • 线缆适配性： 根据配套线缆（如RG-58、RG-59等）选择对应压接孔径的接头。错误的孔径会导致屏蔽层压接不实，引发漏泄风险。
  • 端接工艺规范： 无论是BNC还是Q9，其性能极大取决于压接质量。德索建议使用精密压接工具，确保编织网360度接触，这是降低电磁干扰（EMI）最经济有效的手段。

综上所述，虽然BNC与Q9在口语中常被混谈，但从专业技术和全生命周期成本（TCO）看，识别并选用国际标准BNC连接器才是明智之举。尤其在数字化转型中，信号纯净度直接决定运行效率。德索连接器深耕射频领域，凭材料学和电磁学的深厚积累，确保每一枚接口在严苛环境下表现卓越，协助客户规避误用劣质“Q9头”带来的运维风险。如果您在项目开发中遇到阻抗调校或传输瓶颈，欢迎致电德索专家团队。咨询热线：400-6263-698。
