不同线径能否通用？BNC连接器压接规格如何精准匹配与深度解析

在射频线缆组件的加工与组装现场，常常会听到这样的疑问：“这根电缆的外径跟刚才的差不多，能不能直接用同一个BNC连接器？”或者“反正都是BNC，随便拿一个压上不就能通吗？”
这种将射频连接器视为“通用五金件”的观念，是导致射频系统性能劣化、信号衰减甚至批量故障的隐形杀手。同轴电缆的线径与BNC连接器的压接规格之间，存在着极其严格的微米级几何与电气对应关系。不同线径的同轴电缆绝不能盲目通用BNC连接器。
作为深耕精密互连领域的制造专家，德索连接器带您从微波工程与机械力学的双重维度，深度剖析不同线径对BNC性能的影响，并为您奉上一份严谨的压接规格匹配指南。

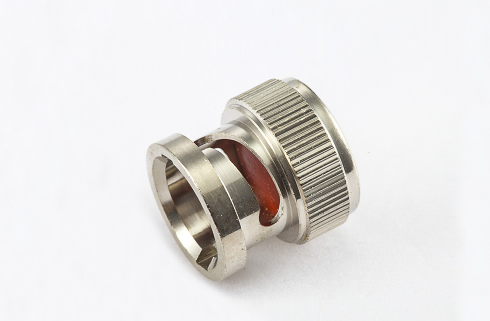

一、 为什么不同线径的电缆绝对不能盲目通用BNC？

从外观上看，许多同轴电缆的粗细肉眼难辨差异，但其内部结构（中心导体、绝缘介质、屏蔽网、外护套）的尺寸千差万别。如果强行将错误规格的BNC连接器进行压接，会引发以下三大核心灾难：

1. 中心导体尺寸错位：从“虚焊”到“无法插入”

BNC连接器的中心插针（Center Pin）孔径是根据特定线芯外径精密车削的。

• 当线径过细而连接器孔径过大：细线芯放入大插针内后，填充空隙过大，焊接时锡量难以均匀包裹，极易形成“虚焊”或假焊；或者在压接时无法提供足够的抱紧力，导致芯线在轻微拉扯下直接脱落。
• 当线径过粗而连接器孔径过小：粗线芯根本无法完全塞入插针底部，强行组装会导致中心针发生严重歪斜，甚至撑裂绝缘体，彻底破坏连接器的物理结构。

2. 特性阻抗的“毁灭性突变”（VSWR恶化）

射频传输的核心在于阻抗连续（通常为50Ω或75Ω）。同轴电缆的特性阻抗由中心导体的外径 (d)、绝缘介质的内径 (D) 以及介电常数决定。

• 当使用不匹配的连接器时，过渡段的几何尺寸被强制改变。这种微观结构上的突变会直接导致高频信号在接口处发生严重反射。
• 在矢量网络分析仪（VNA）上表现为电压驻波比（VSWR）飙升、回波损耗变大，最终导致整个射频链路的信号能量被严重损耗。

3. 机械握裹力失效与密封防护崩溃

BNC连接器的尾部压接环（Ferrule）和外壳尺寸必须与电缆的外护套及编织屏蔽网严丝合缝。

• 压接环过大：压接钳合拢时无法对电缆外护套和屏蔽网产生足够的径向抱紧力，线缆在外力拉扯下会直接被拔出。
• 压接环过小：强行套入会刮伤或割断外层屏蔽网，导致电磁屏蔽效能（EMI）彻底失效，同时会压碎内部的PTFE绝缘介质，造成内部短路。

二、 常见 BNC 压接规格与电缆型号匹配指南

为了在实际工程中做到“对号入座”，我们必须了解市面上主流同轴电缆与 BNC 压接规格的对应关系。以下是行业通用的经典匹配矩阵：

电缆类型分类	常见电缆型号（标称外径）	特性阻抗	匹配的 BNC 压接规格要点	典型应用场景
标准中型同轴线	RG58/SYV-50-3 （外径约4.95mm）	50Ω	中心针孔径匹配约0.9mm芯线；压接环内径匹配5.4mm左右。	通用射频测试、无线电通信、双向对讲机馈线。
视频专用同轴线	RG59/SYV-75-3 （外径约 6.15mm）	75Ω	严格匹配75Ω结构（绝缘介质较粗），中心针与介电常数专为视频信号优化。	模拟高清视频监控（AHD/TVI/CVI）、闭路电视系统。
微型射频同轴线	RG174/RG316 / SYV-50-1.5 （外径约 2.5mm-2.8mm）	50Ω	必须选用微型专用BNC组件，压接卡套极小，严防芯线折断。	实验室内部微型跳线、GPS模块连接、紧凑型仪器内部走线。
大功率粗线缆	RG213/SYV-50-7 （外径约10.3mm）	50Ω	需采用特殊大规格BNC接头或转接法兰，通常配合焊接加压接双重固定。	大功率发射机、室外大范围基站天线馈线。

三、压接工艺中的三大“隐形杀手”与规避方法

即便选对了电缆型号与BNC规格，如果加工过程中的工艺参数控制不当，依然会导致产品报废。在实际生产和组装中，必须严控以下三个环节：

1. 剥线尺寸的微米级控制：同轴电缆各层（外护套、屏蔽网、绝缘介质、中心导体）的剥线长度必须严格按照BNC连接器的设计图纸进行。通常尺寸偏差必须控制在±0.1mm以内。剥线过长会导致中心针悬空过大或绝缘层外露；剥线过短则会导致内导体无法完全顶到位。
2. 压接模具的精准匹配：绝不能使用“一把万能压接钳”通吃所有规格。不同的电缆外径和压接环材质，需要搭配对应Hex（六角）尺寸的精密压接模具。压接压力必须适中，过大压碎绝缘体，过小导致拉脱力不达标。
3. 编织网的梳理与防短路处理：在将编织屏蔽网翻折至绝缘层外时，必须仔细梳理，严禁任何一根细小的铜丝翘起并触碰到中心导体。在微型BNC（如RG174规格）加工中，一根微小的铜丝毛刺就足以造成整个系统瞬间短路。

四、德索连接器：以精准智造保障每一条射频链路

压接规格的匹配，本质上是对微波工程严谨性的坚守。作为深耕精密互连领域的源头制造工厂，德索连接器在BNC连接器及线缆组件的定制加工中，始终贯彻“不将就、零容忍”的质量原则：

• 全系列规格覆盖：我们提供从微型RG174、标准RG58/RG59到大功率RG213的全套BNC解决方案，内部车削公差严格锁定在微米级。
• 高精度自动化产线：引入全自动同轴电缆剥线与精密压接设备，从源头消除了人工操作带来的尺寸漂移与力度不均。
• 实验室级射频检测：每一批次定制的BNC线缆组件，均须通过矢量网络分析仪（VNA）进行回波损耗与插入损耗测试，确保阻抗完美匹配，传输“零失真”。

精准的线径匹配与严苛的压接工艺，是确保射频信号稳定传输的唯一途径。
